4015.SDDTS070 (132-246kg)

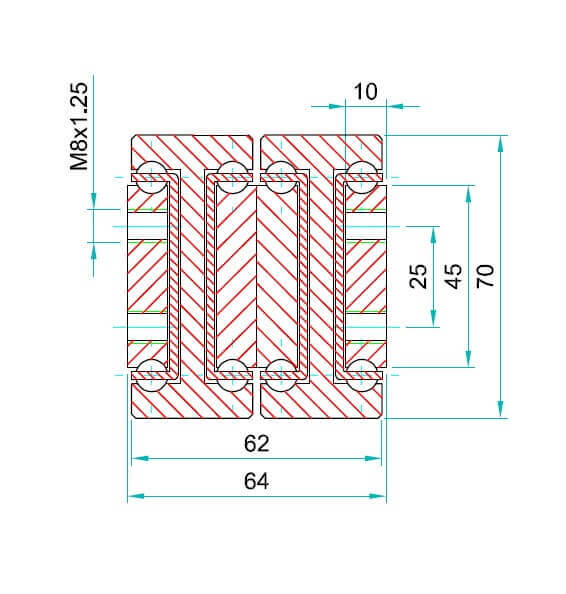

| 安裝間隙: | 64mm |
| 高度: | 70mm |
| 閉合長度: | 300-1600mm |
| 延展長度: | 600-3200mm |
| 最大載重: | 132-246 kg/pair |
| 滑軌節數: | 5 |
| 延展程度: | Over |
| 材質: | Stainless Steel 316L |
| 抗震動性: | 8 |

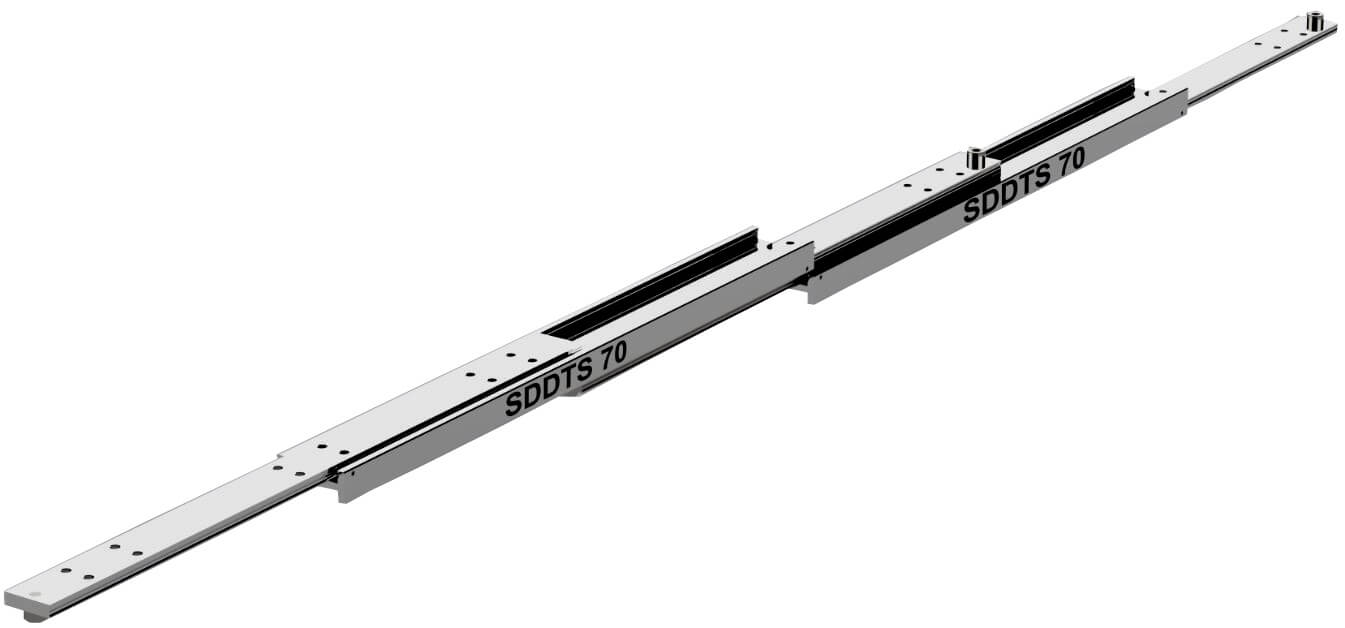

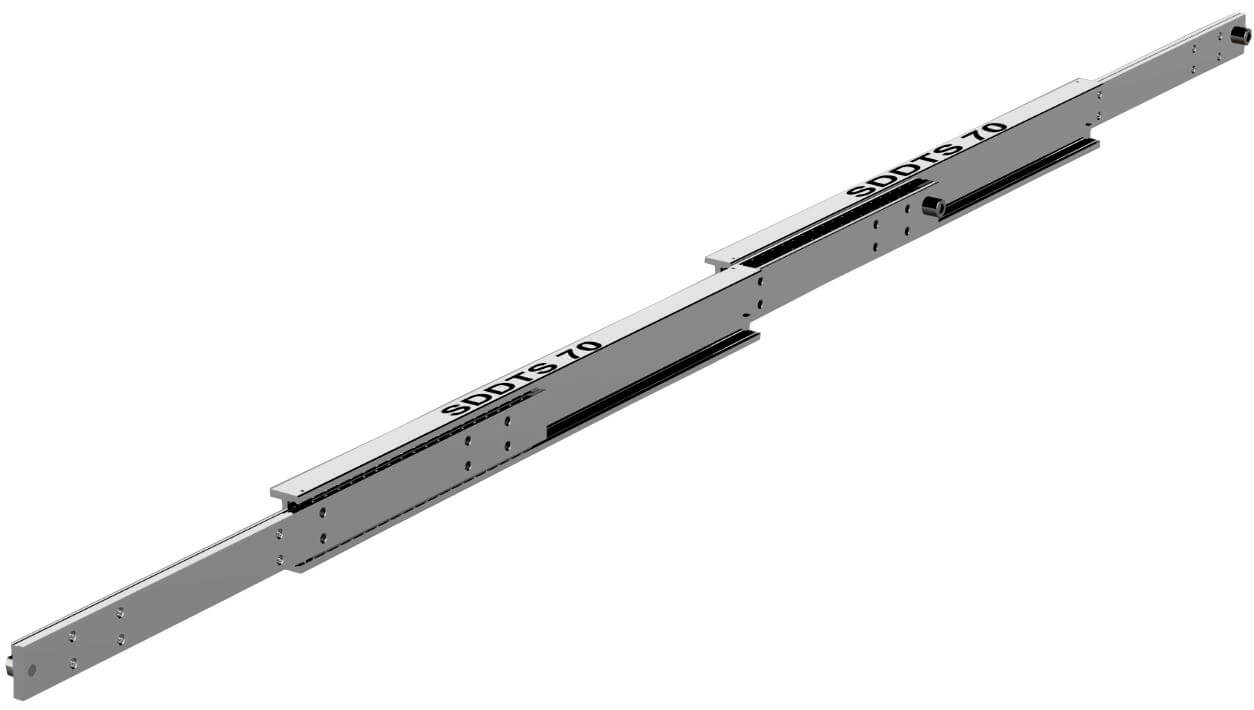

SDDTS系列導軌提供200%超行程延展功能, 采用雙工字梁結構以利在行程為閉合長度之兩倍情況下維持剛性。導軌由航海級不銹鋼316L (1.4404)制造而成, 具備極高的抗腐蝕性能。316L的奧氏體結構即使在低溫下也能提供導軌出色的韌性, 導軌所有表面皆以拋光處理作為標準。

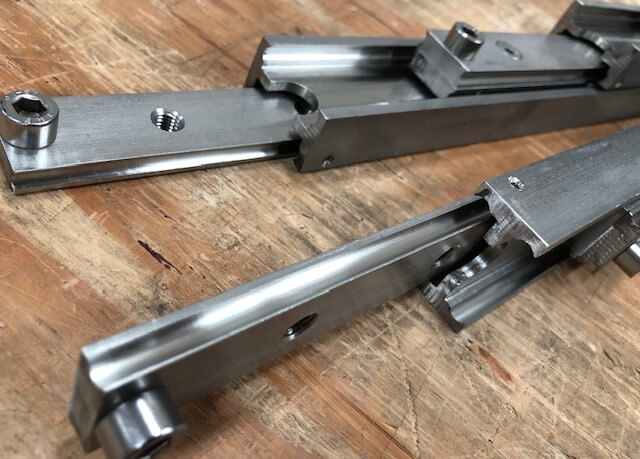

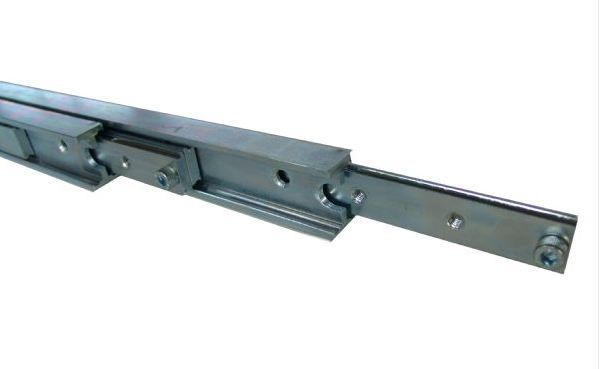

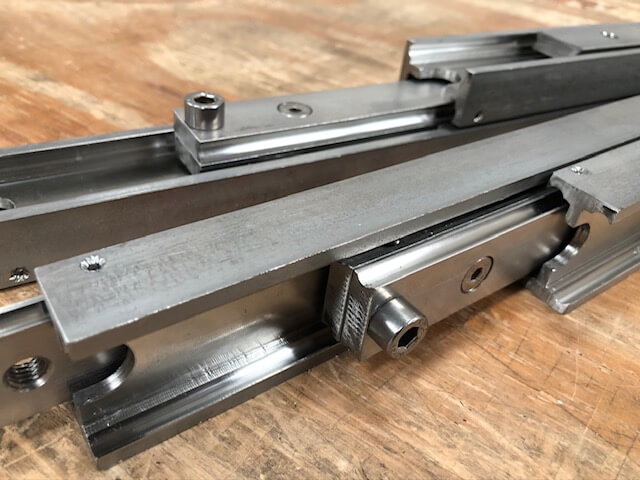

SDDTS-70導軌在閉合長度600mm可以延展1200mm行程(完全展開總長度1800mm), 載重達到231kg。由五節不銹鋼制成, 并裝配珠槽及鋼珠, 具備相當好的抗震抗沖擊性能, 因此適合安裝于軍用及海上應用。鋼梁、珠槽和鋼珠均采用奧氏體不銹鋼316L (1.4404)制造。螺栓和檔銷則采用奧氏體304 (1.4301)制成，以達到全面性抗腐蝕效果。如有需求，還可以依據更高的訂購數量要求定制全316L產品。
受惠于工字梁結構的高強度, 本款導軌采用在展開時能夠提供強大的剛性, 使其成為動態應用的絕佳選擇。與許多其他由冷軋C型鋼制成的導軌不同。導軌無使用任何塑料部件, 因此適合用于高溫環境。單支SDDTS-70導軌每公尺重26.52kg。
請容許4-5周生產時間，或與我們訂定庫存計劃。
產品編號 | 閉合長度 (mm) | 延展長度 (mm) | 最大載重 (kg) |
|---|---|---|---|
| 4015.SDDTS070.0300 | 300mm | 600mm | 210kg |
| 4015.SDDTS070.0350 | 350mm | 700mm | 213kg |
| 4015.SDDTS070.0400 | 400mm | 800mm | 216kg |
| 4015.SDDTS070.0450 | 450mm | 900mm | 219kg |
| 4015.SDDTS070.0500 | 500mm | 1000mm | 222kg |
| 4015.SDDTS070.0550 | 550mm | 1100mm | 228kg |
| 4015.SDDTS070.0600 | 600mm | 1200mm | 231kg |
| 4015.SDDTS070.0650 | 650mm | 1300mm | 237kg |
| 4015.SDDTS070.0700 | 700mm | 1400mm | 240kg |
| 4015.SDDTS070.0750 | 750mm | 1500mm | 243kg |
| 4015.SDDTS070.0800 | 800mm | 1600mm | 246kg |
| 4015.SDDTS070.0850 | 850mm | 1700mm | 240kg |
| 4015.SDDTS070.0900 | 900mm | 1800mm | 234kg |
| 4015.SDDTS070.0950 | 950mm | 1900mm | 228kg |
| 4015.SDDTS070.1000 | 1000mm | 2000mm | 216kg |
| 4015.SDDTS070.1050 | 1050mm | 2100mm | 210kg |
| 4015.SDDTS070.1100 | 1100mm | 2200mm | 204kg |
| 4015.SDDTS070.1150 | 1150mm | 2300mm | 198kg |
| 4015.SDDTS070.1200 | 1200mm | 2400mm | 192kg |
| 4015.SDDTS070.1250 | 1250mm | 2500mm | 188kg |
| 4015.SDDTS070.1300 | 1300mm | 2600mm | 184kg |
| 4015.SDDTS070.1350 | 1350mm | 2700mm | 172kg |
| 4015.SDDTS070.1400 | 1400mm | 2800mm | 161kg |
| 4015.SDDTS070.1450 | 1450mm | 2900mm | 150kg |
| 4015.SDDTS070.1500 | 1500mm | 3000mm | 144kg |
| 4015.SDDTS070.1550 | 1550mm | 3100mm | 138kg |
| 4015.SDDTS070.1600 | 1600mm | 3200mm | 132kg |
SDDTS70 length 300mm- 3D STEP FILE -
SDDTS-70-300
SDDTS70 length 350mm- 3D STEP FILE -
SDDTS-70-350
SDDTS70 length 400mm- 3D STEP FILE -
SDDTS-70-400
SDDTS70 length 450mm- 3D STEP FILE -
SDDTS-70-450
SDDTS70 length 500mm- 3D STEP FILE -
SDDTS-70-500
SDDTS70 length 550mm- 3D STEP FILE -
SDDTS-70-550
SDDTS70 length 600mm- 3D STEP FILE -
SDDTS-70-600
SDDTS70 length 650mm- 3D STEP FILE -
SDDTS-70-650
SDDTS70 length 700mm- 3D STEP FILE -
SDDTS-70-700
SDDTS70 length 750mm- 3D STEP FILE -
SDDTS-70-750
SDDTS70 length 800mm- 3D STEP FILE -
SDDTS-70-800
SDDTS70 length 850mm- 3D STEP FILE -
SDDTS-70-850
SDDTS70 length 900mm- 3D STEP FILE -
SDDTS-70-900
SDDTS70 length 950mm- 3D STEP FILE -
SDDTS-70-950
SDDTS70 length 1000mm- 3D STEP FILE -
SDDTS-70-1000
SDDTS70 length 1100mm- 3D STEP FILE -
SDDTS-70-1100
SDDTS70 length 1150mm- 3D STEP FILE -
SDDTS-70-1150
SDDTS70 length 1050mm- 3D STEP FILE -
SDDTS-70-1050
SDDTS70 length 1250mm- 3D STEP FILE -
SDDTS-70-1250
SDDTS70 length 1200mm- 3D STEP FILE -
SDDTS-70-1200
SDDTS70 length 1300mm- 3D STEP FILE -
SDDTS-70-1300
SDDTS70 length 1350mm- 3D STEP FILE -
SDDTS-70-1350
SDDTS70 length 1400mm- 3D STEP FILE -
SDDTS-70-1400
SDDTS70 length 1450mm- 3D STEP FILE -
SDDTS-70-1450
SDDTS70 length 1500mm- 3D STEP FILE -
SDDTS-70-1500
SDDTS70 length 1550mm- 3D STEP FILE -
SDDTS-70-1550
SDDTS70 length 1600mm- 3D STEP FILE -
SDDTS-70-1600
