供應全球優質的滑動承載延伸系統

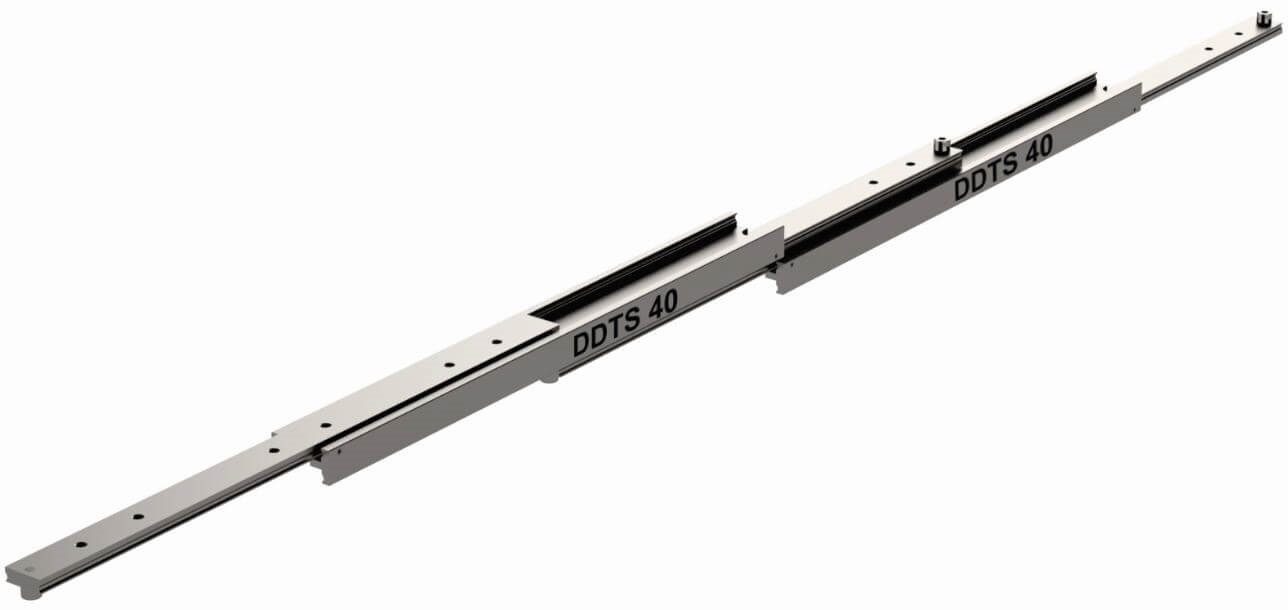

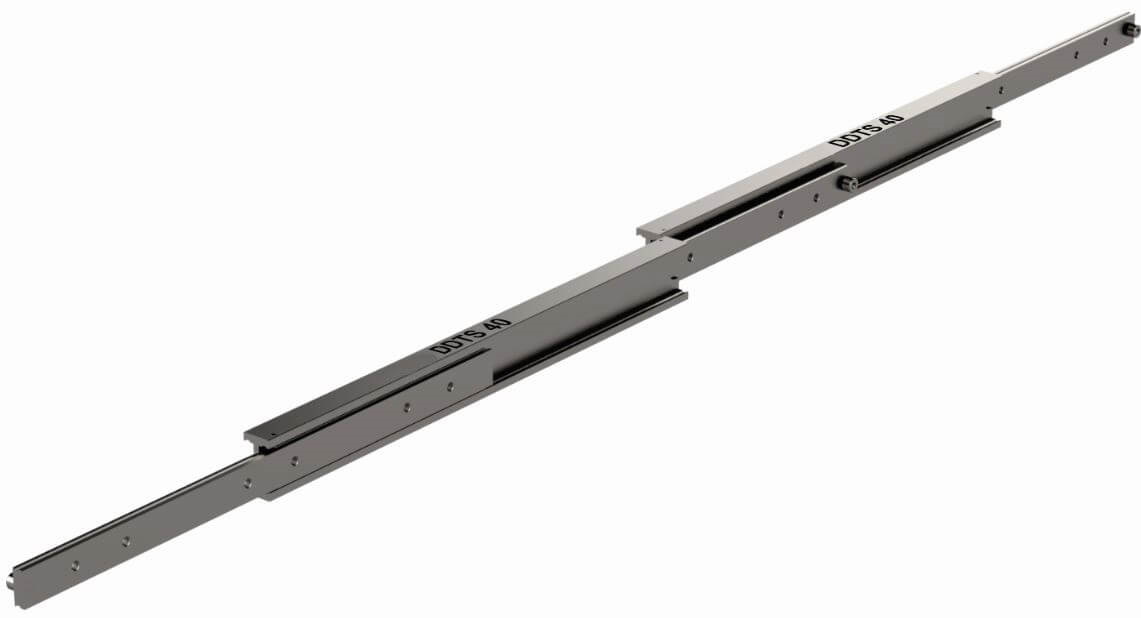

4015.ADDTS040 (28-50kg)

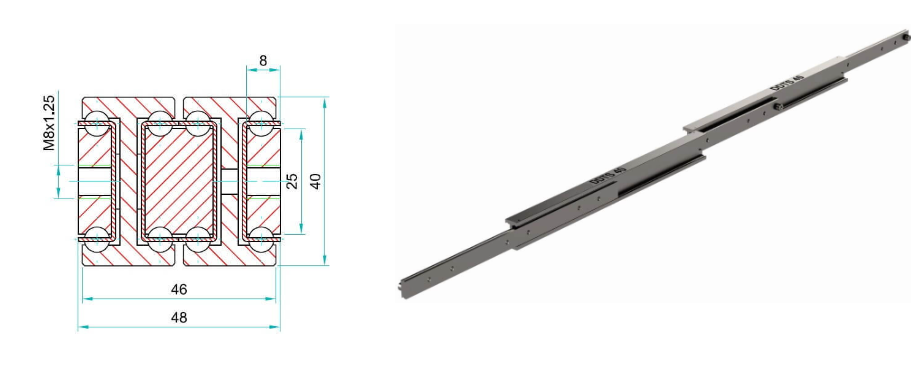

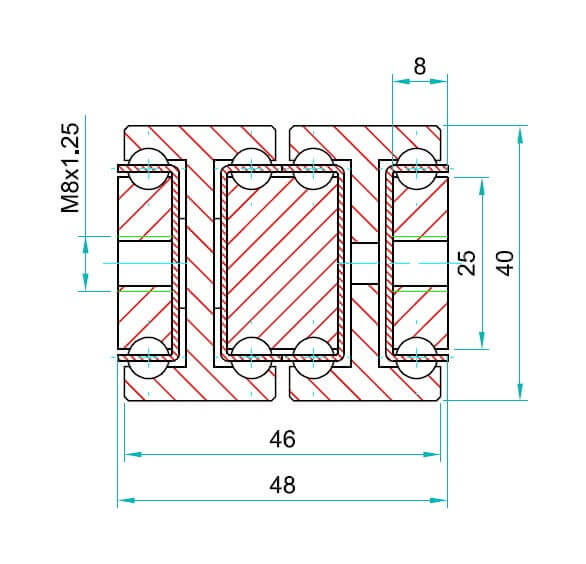

| 安裝間隙: | 48mm |
| 高度: | 40mm |
| 閉合長度: | 200-1200mm |
| 延展長度: | 400-2400mm |
| 最大載重: | 28-50 kg/pair |
| 滑軌節數: | 5 |
| 延展程度: | Over |
| 材質: | Anodised aluminium 6082 |
| 抗震動性: | 8 |
ADDTS系列導軌提供200%超行程延展功能, 采用雙工字梁結構以利在行程為閉合長度之兩倍情況下維持剛性。導軌材質采用鋁合金6082-T6及不銹鋼珠。特別是適用于正確選擇材料會影響性能的軍事及航天應用。

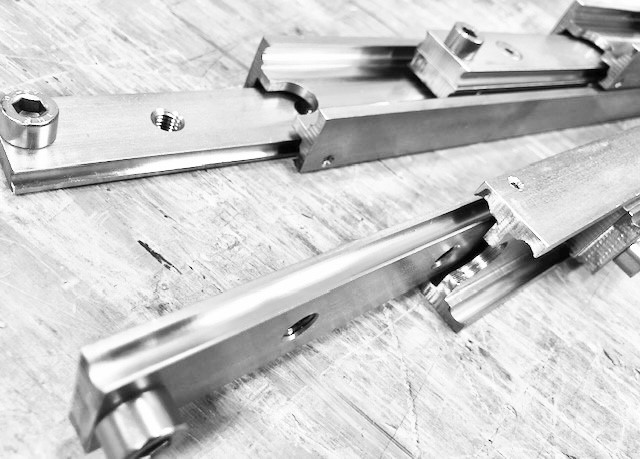

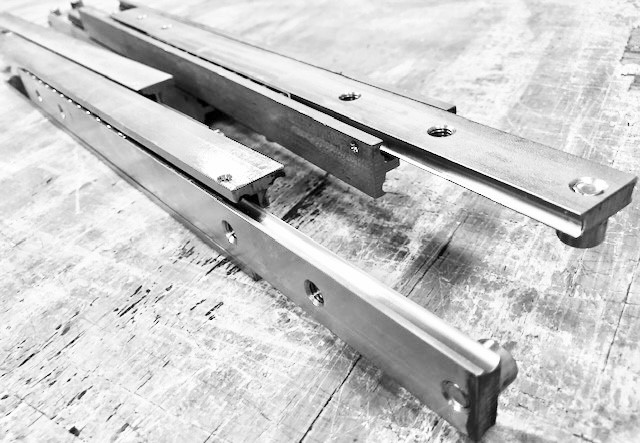

ADDTS-40導軌在閉合長度600mm可以延展1200mm行程(完全展開總長度1800mm), 載重達到46kg。ADDTS-40是一款高質量、運行平穩、超行程延展的導軌，珠溝經過精密切削加工，鋼珠、保持架、限位塊皆為不銹鋼材質以達到全面耐腐蝕特性。導軌表面標準陽極處理，請咨詢我們的工程師以了解其他可用的表面處理。
受惠于工字梁結構的高強度, 本款導軌采用在展開時能夠提供強大的剛性, 使其成為動態應用的絕佳選擇。與許多其他由冷軋C型鋼制成的導軌不同。導軌無使用任何塑料部件, 因此適合用于高溫環境。單支ADDTS-40導軌每公尺重4.55kg。
請容許4-5周生產時間，或與我們訂定庫存計劃。
產品編號 | 閉合長度 (mm) | 延展長度 (mm) | 最大載重 (kg) |
|---|---|---|---|
| 4015.ADDTS040.0200 | 200mm | 400mm | 38kg |
| 4015.ADDTS040.0250 | 250mm | 500mm | 40kg |
| 4015.ADDTS040.0300 | 300mm | 600mm | 42kg |
| 4015.ADDTS040.0350 | 350mm | 700mm | 44kg |
| 4015.ADDTS040.0400 | 400mm | 800mm | 46kg |
| 4015.ADDTS040.0450 | 450mm | 900mm | 48kg |
| 4015.ADDTS040.0500 | 500mm | 1000mm | 50kg |
| 4015.ADDTS040.0550 | 550mm | 1100mm | 48kg |
| 4015.ADDTS040.0600 | 600mm | 1200mm | 46kg |
| 4015.ADDTS040.0650 | 650mm | 1300mm | 42kg |
| 4015.ADDTS040.0700 | 700mm | 1400mm | 40kg |
| 4015.ADDTS040.0750 | 750mm | 1500mm | 39kg |
| 4015.ADDTS040.0800 | 800mm | 1600mm | 38kg |
| 4015.ADDTS040.0850 | 850mm | 1700mm | 37kg |
| 4015.ADDTS040.0900 | 900mm | 1800mm | 36kg |
| 4015.ADDTS040.0950 | 950mm | 1900mm | 35kg |
| 4015.ADDTS040.1000 | 1000mm | 2000mm | 34kg |
| 4015.ADDTS040.1050 | 1050mm | 2100mm | 33kg |
| 4015.ADDTS040.1100 | 1100mm | 2200mm | 32kg |
| 4015.ADDTS040.1150 | 1150mm | 2300mm | 30kg |
| 4015.ADDTS040.1200 | 1200mm | 2400mm | 28kg |
ADDTS40 length 200mm- 3D STEP FILE -
ADDTS-40-200
ADDTS40 length 250mm- 3D STEP FILE -
ADDTS-40-250
ADDTS40 length 300mm- 3D STEP FILE -
ADDTS-40-300
ADDTS40 length 350mm- 3D STEP FILE -
ADDTS-40-350
ADDTS40 length 400mm- 3D STEP FILE -
ADDTS-40-400
ADDTS40 length 450mm- 3D STEP FILE -
ADDTS-40-450
ADDTS40 length 500mm- 3D STEP FILE -
ADDTS-40-500
ADDTS40 length 550mm- 3D STEP FILE -
ADDTS-40-550
ADDTS40 length 600mm- 3D STEP FILE -
ADDTS-40-600
ADDTS40 length 650mm- 3D STEP FILE -
ADDTS-40-650
ADDTS40 length 700mm- 3D STEP FILE -
ADDTS-40-700
ADDTS40 length 750mm- 3D STEP FILE -
ADDTS-40-750
ADDTS40 length 800mm- 3D STEP FILE -
ADDTS-40-800
ADDTS40 length 850mm- 3D STEP FILE -
ADDTS-40-850
ADDTS40 length 900mm- 3D STEP FILE -
ADDTS-40-900
ADDTS40 length 950mm- 3D STEP FILE -
ADDTS-40-950
ADDTS40 length 1000mm- 3D STEP FILE -
ADDTS-40-1000
ADDTS40 length 1100mm- 3D STEP FILE -
ADDTS-40-1100
ADDTS40 length 1050mm- 3D STEP FILE -
ADDTS-40-1050
ADDTS40 length 1150mm- 3D STEP FILE -
ADDTS-40-1150
ADDTS40 length 1200mm- 3D STEP FILE -
ADDTS-40-1200
