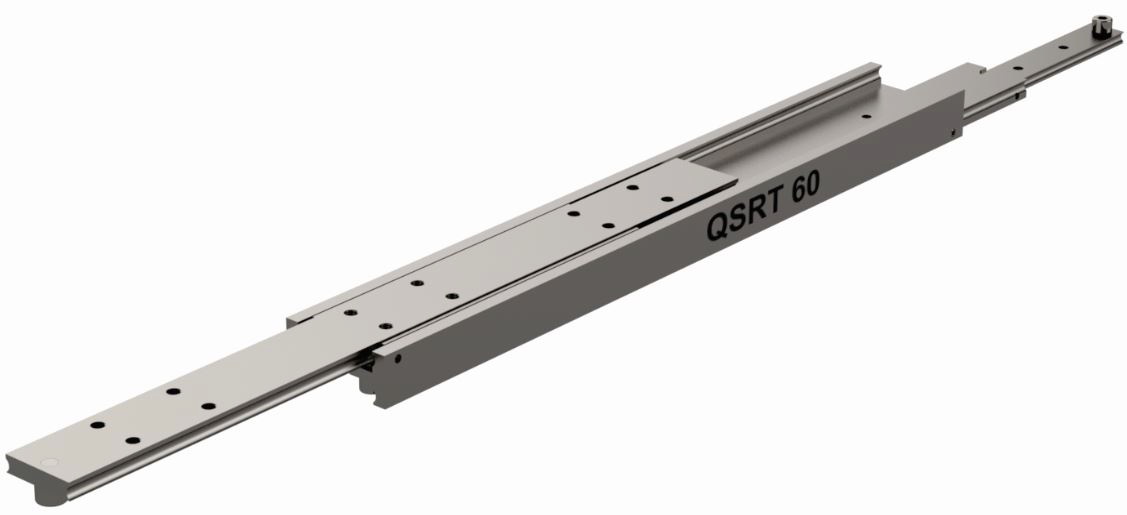

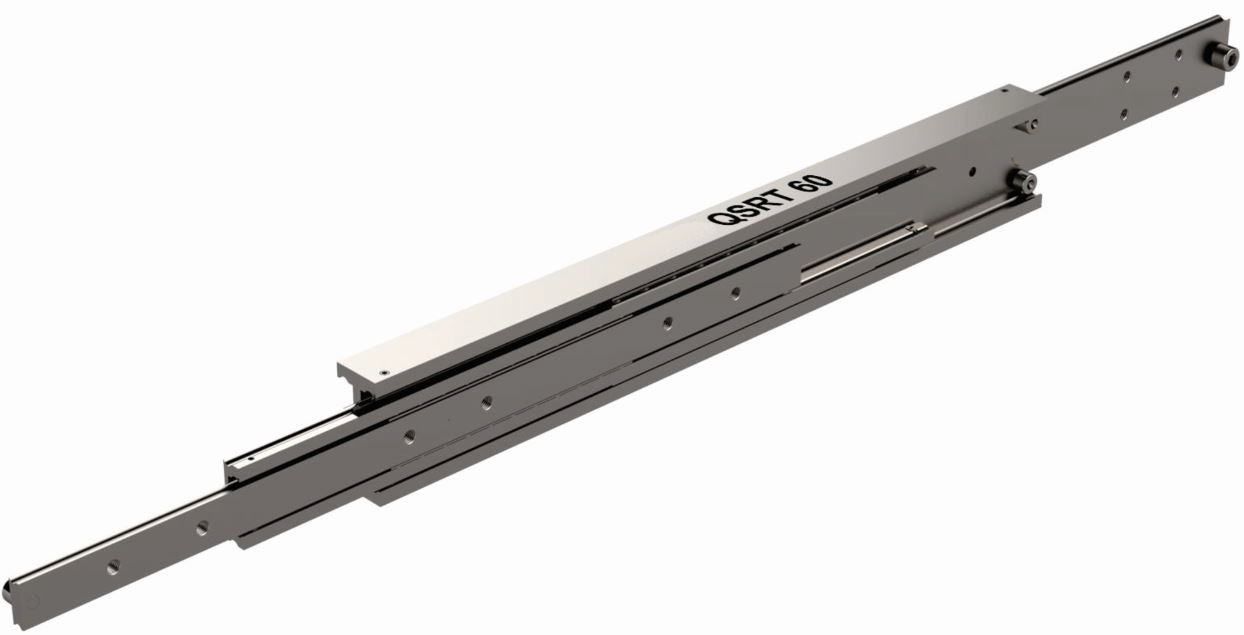

4015.QSRT060 (70-230kg)

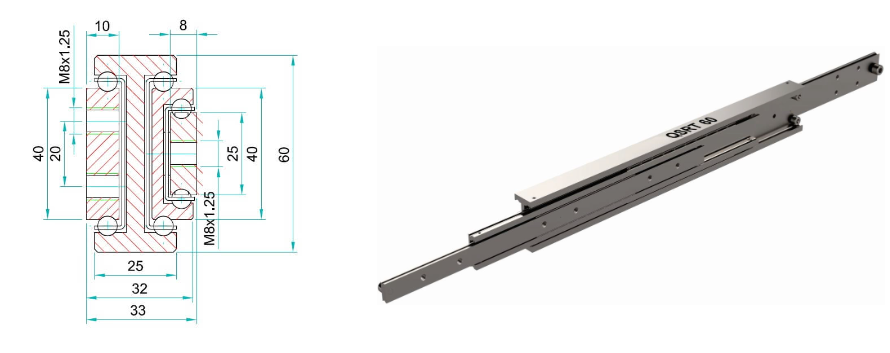

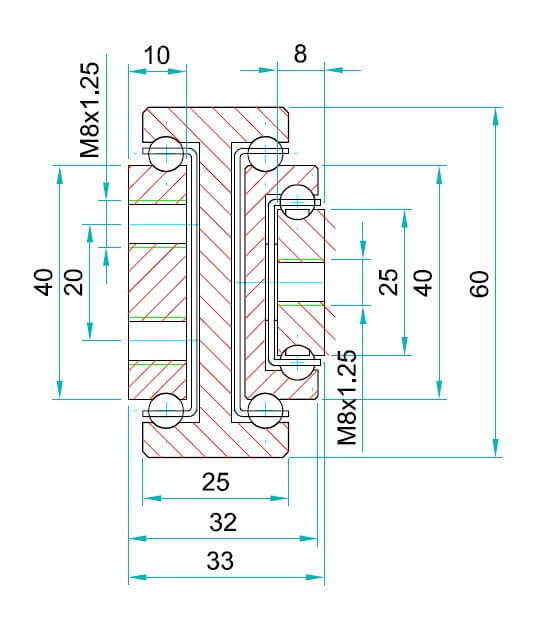

| 安裝間隙: | 33mm |
| 高度: | 60mm |
| 閉合長度: | 200-1600mm |
| 延展長度: | 300-2400mm |
| 最大載重: | 70-230 kg/pair |
| 滑軌節數: | 4 |
| 延展程度: | Over |
| 材質: | C45 steel |
| 抗震動性: | 8 |

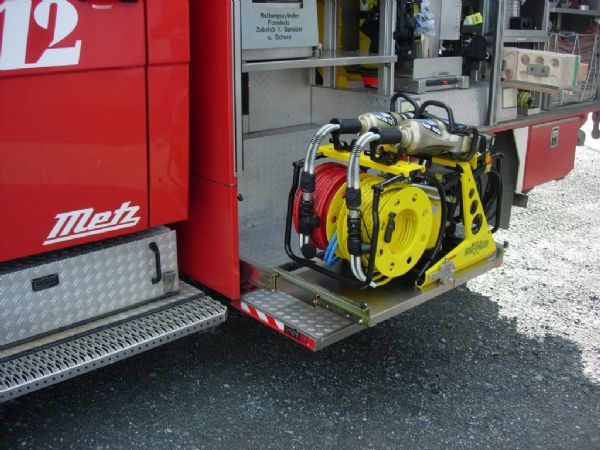

四節式伸縮導軌可使抽屜從閉合位置向外伸出150%行程, 1000mm的閉合長度可提供1500mm的延展行程(完全展開總長度2500mm)。非常適合安裝空間有限的車輛使用。QSRT-60導軌廣泛應用于消防車行業, 讓抽屜完全伸出車體外, 提供多余空間以利四人搬運攜帶式幫浦。
QSRT-60導軌行程150%, 載重能力70-230kg/對, 導軌在550mm長可以延展825mm, 載重達到225kg。

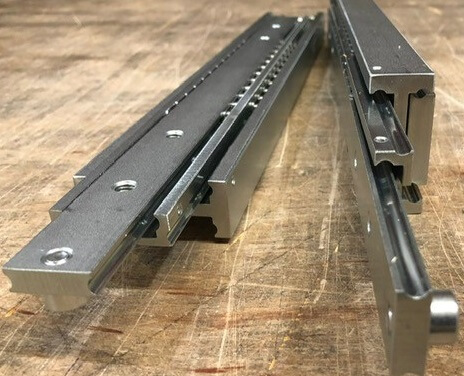

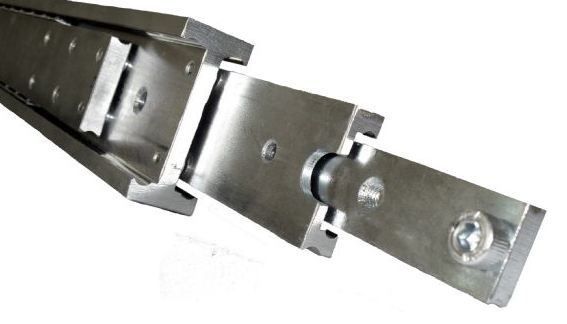

由四節冷抽鋼制成, 并裝配珠槽及鋼珠, QSRT-60導軌在閉合靜置的情況下有相當好的抗震抗沖擊性能以承受動態負載, 因此適合安裝于車載環境應用。這是一款非常堅固的導軌, 采用工字梁結構, 提供軸向和同軸扭矩負載的高抗性, 以達成延展后最小化撓曲和操作力。
我們也能藉由客制閉合長度、延展長度、安裝孔、表面處理、不銹鋼珠/珠槽以提供額外的產品變化。若沒有充分考慮大幅下降的負載能力, 我們不建議將QSRT導軌安裝在短軸上使用(平躺)。
制造流程符合ISO9001-2015，本款導軌由符合EN 10277的冷抽鋼C45E+C制成。珠槽采用雷射切割的鍍鋅板，鋼珠為符合DIN 5401的C85 G100規格。Professional系列碳鋼導軌通過RoHS & REACH認證，且受惠于我們自行投資的先進電解堿性鋅電鍍?cè)O(shè)備，導軌表面受到10-12微米的鍍鋅層保護，在DIN EN ISO 9227中性鹽霧測試中表現優異，120小時內無白銹，1032小時內無紅銹。
單支導軌每公尺重12.24kg。
請容許3-4周生產時間，或與我們訂定庫存計劃。
產品編號 | 閉合長度 (mm) | 延展長度 (mm) | 最大載重 (kg) |
|---|---|---|---|
| 4015.QSRT060.0200 | 200mm | 300mm | 160kg |
| 4015.QSRT060.0250 | 250mm | 375mm | 170kg |
| 4015.QSRT060.0300 | 300mm | 450mm | 180kg |
| 4015.QSRT060.0350 | 350mm | 525mm | 190kg |
| 4015.QSRT060.0400 | 400mm | 600mm | 200kg |
| 4015.QSRT060.0450 | 450mm | 675mm | 210kg |
| 4015.QSRT060.0500 | 500mm | 750mm | 220kg |
| 4015.QSRT060.0550 | 550mm | 825mm | 225kg |
| 4015.QSRT060.0600 | 600mm | 900mm | 230kg |
| 4015.QSRT060.0650 | 650mm | 975mm | 210kg |
| 4015.QSRT060.0700 | 700mm | 1050mm | 190kg |
| 4015.QSRT060.0750 | 750mm | 1125mm | 170kg |
| 4015.QSRT060.0800 | 800mm | 1200mm | 160kg |
| 4015.QSRT060.0850 | 850mm | 1275mm | 150kg |
| 4015.QSRT060.0900 | 900mm | 1350mm | 140kg |
| 4015.QSRT060.0950 | 950mm | 1425mm | 135kg |
| 4015.QSRT060.1000 | 1000mm | 1500mm | 130kg |
| 4015.QSRT060.1050 | 1050mm | 1575mm | 125kg |
| 4015.QSRT060.1100 | 1100mm | 1650mm | 120kg |
| 4015.QSRT060.1150 | 1150mm | 1725mm | 115kg |
| 4015.QSRT060.1200 | 1200mm | 1800mm | 110kg |
| 4015.QSRT060.1250 | 1250mm | 1875mm | 105kg |
| 4015.QSRT060.1300 | 1300mm | 1950mm | 100kg |
| 4015.QSRT060.1350 | 1350mm | 2025mm | 95kg |
| 4015.QSRT060.1400 | 1400mm | 2100mm | 90kg |
| 4015.QSRT060.1450 | 1450mm | 2175mm | 85kg |
| 4015.QSRT060.1500 | 1500mm | 2250mm | 80kg |
| 4015.QSRT060.1550 | 1550mm | 2325mm | 75kg |
| 4015.QSRT060.1600 | 1600mm | 2400mm | 70kg |
QSRT60 length 200mm- 3D STEP FILE -
4015.QSRT060.0200
QSRT60 length 250mm- 3D STEP FILE -
4015.QSRT060.0250
QSRT60 length 300mm- 3D STEP FILE -
4015.QSRT060.0300
QSRT60 length 350mm- 3D STEP FILE -
4015.QSRT060.0350
QSRT60 length 400mm- 3D STEP FILE -
4015.QSRT060.0400
QSRT60 length 450mm- 3D STEP FILE -
4015.QSRT060.0450
QSRT60 length 500mm- 3D STEP FILE -
4015.QSRT060.0500
QSRT60 length 550mm- 3D STEP FILE -
4015.QSRT060.0550
QSRT60 length 600mm- 3D STEP FILE -
4015.QSRT060.0600
QSRT60 length 650mm- 3D STEP FILE -
4015.QSRT060.0650
QSRT60 length 700mm- 3D STEP FILE -
4015.QSRT060.0700
QSRT60 length 750mm- 3D STEP FILE -
4015.QSRT060.0750
QSRT60 length 800mm- 3D STEP FILE -
4015.QSRT060.0800
QSRT60 length 850mm- 3D STEP FILE -
4015.QSRT060.0850
QSRT60 length 900mm- 3D STEP FILE -
4015.QSRT060.0900
QSRT60 length 950mm- 3D STEP FILE -
4015.QSRT060.0950
QSRT60 length 1000mm- 3D STEP FILE -
4015.QSRT060.1000
QSRT60 length 1050mm- 3D STEP FILE -
4015.QSRT060.1050
QSRT60 length 1100mm- 3D STEP FILE -
4015.QSRT060.1100
QSRT60 length 1150mm- 3D STEP FILE -
4015.QSRT060.1150
QSRT60 length 1200mm- 3D STEP FILE -
4015.QSRT060.1200
QSRT60 length 1250mm- 3D STEP FILE -
4015.QSRT060.1250
QSRT60 length 1300mm- 3D STEP FILE -
4015.QSRT060.1300
QSRT60 length 1350mm- 3D STEP FILE -
4015.QSRT060.1350
QSRT60 length 1400mm- 3D STEP FILE -
4015.QSRT060.1400
QSRT60 length 1450mm- 3D STEP FILE -
4015.QSRT060.1450
QSRT60 length 1500mm- 3D STEP FILE -
4015.QSRT060.1500
QSRT60 length 1550mm- 3D STEP FILE -
4015.QSRT060.1550
QSRT60 length 1600mm- 3D STEP FILE -
4015.QSRT060.1600
