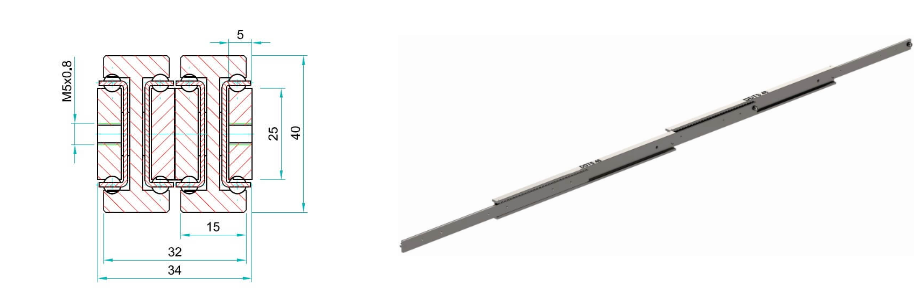

4015.DDTS048 (20-90kg)
| 安裝間隙: | 34mm |
| 高度: | 40mm |
| 閉合長度: | 150-1000mm |
| 延展長度: | 300-2000mm |
| 最大載重: | 20-90 kg/pair |
| 滑軌節數: | 5 |
| 延展程度: | Over |
| 材質: | C45 steel |
| 抗震動性: | 8 |

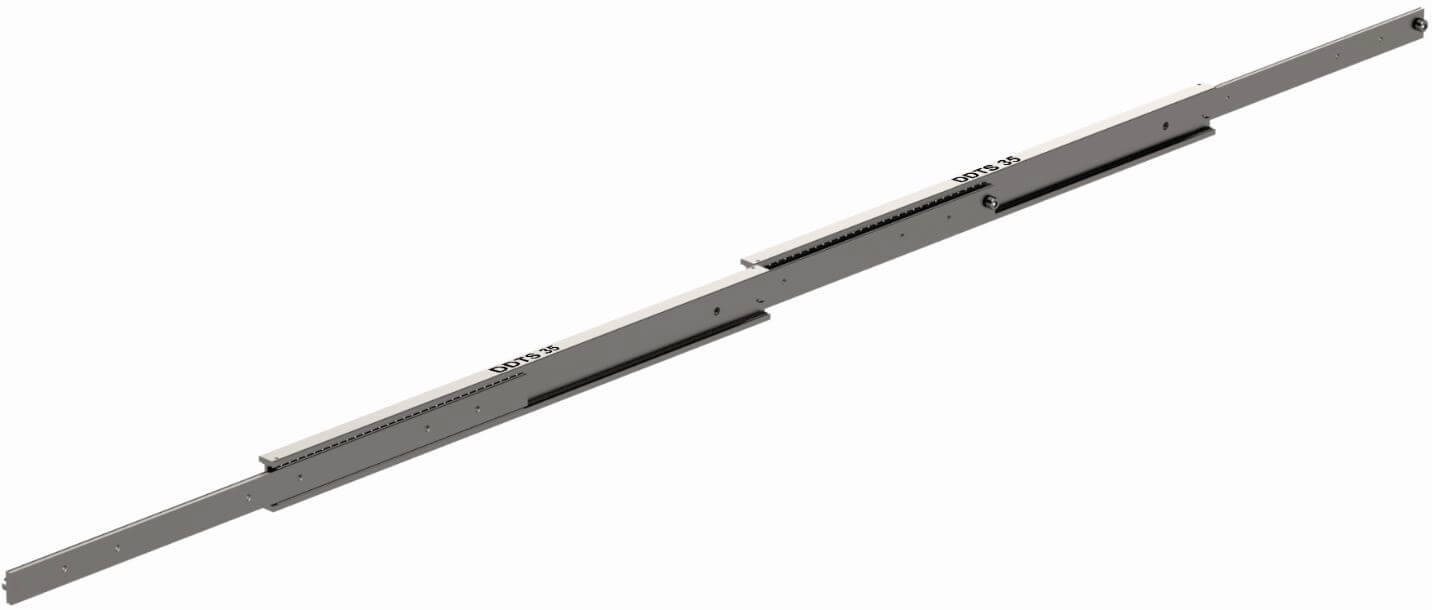

DDTS系列導軌提供200%超行程延展功能, 采用雙工字梁結構以利在行程為閉合長度之兩倍情況下維持剛性。

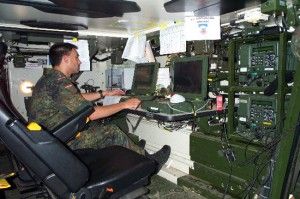

DDTS-48導軌在閉合長度600mm可以延展1200mm行程(完全展開總長度1800mm), 載重達到65kg。由五節冷抽鋼制成, 并裝配珠槽及鋼珠, 導軌在閉合靜置的情況下有相當好的抗震抗沖擊性能以承受動態負載, 因此適合安裝于車載環境應用。這是一款非常堅固的導軌, 采用工字梁結構, 提供軸向和同軸扭矩負載的高抗性, 以達成延展后最小化撓曲和操作力。
我們也能藉由客制閉合長度、延展長度、安裝孔、表面處理、不銹鋼珠/珠槽以提供額外的產品變化。DDTS-48導軌也可以安裝在短軸上使用(平躺), 但負載能力將會下降60~80%。
制造流程符合ISO9001-2015，本款導軌由符合EN 10277的冷抽鋼C45E+C制成。珠槽采用雷射切割的鍍鋅板，鋼珠為符合DIN 5401的C85 G100規格。Professional系列碳鋼導軌通過RoHS & REACH認證，且受惠于我們自行投資的先進電解堿性鋅電鍍設備，導軌表面受到10-12微米的鍍鋅層保護，在DIN EN ISO 9227中性鹽霧測試中表現優異，120小時內無白銹，1032小時內無紅銹。
單支導軌每公尺重7.93kg。
導軌為單支報價及出售。負載能力數值則為成對計算(一對兩支導軌)。DDTS-48型號導軌為接單生產，請容許3-4周生產時間，或與我們訂定庫存計劃。
產品編號 | 閉合長度 (mm) | 延展長度 (mm) | 最大載重 (kg) |
|---|---|---|---|
| 4015.DDTS048.0150 | 150mm | 300mm | 70kg |
| 4015.DDTS048.0200 | 200mm | 400mm | 75kg |
| 4015.DDTS048.0250 | 250mm | 500mm | 80kg |
| 4015.DDTS048.0300 | 300mm | 600mm | 85kg |
| 4015.DDTS048.0350 | 350mm | 700mm | 90kg |
| 4015.DDTS048.0400 | 400mm | 800mm | 85kg |
| 4015.DDTS048.0450 | 450mm | 900mm | 80kg |
| 4015.DDTS048.0500 | 500mm | 1000mm | 75kg |
| 4015.DDTS048.0550 | 550mm | 1100mm | 70kg |
| 4015.DDTS048.0600 | 600mm | 1200mm | 65kg |
| 4015.DDTS048.0650 | 650mm | 1300mm | 60kg |
| 4015.DDTS048.0700 | 700mm | 1400mm | 55kg |
| 4015.DDTS048.0750 | 750mm | 1500mm | 50kg |
| 4015.DDTS048.0800 | 800mm | 1600mm | 45kg |
| 4015.DDTS048.0850 | 850mm | 1700mm | 40kg |
| 4015.DDTS048.0900 | 900mm | 1800mm | 35kg |
| 4015.DDTS048.0950 | 950mm | 1900mm | 30kg |
| 4015.DDTS048.1000 | 1000mm | 2000mm | 20kg |
DDTS48 length 150mm- 3D STEP FILE -
4015.DDTS048.0150
DDTS48 length 200mm- 3D STEP FILE -
4015.DDTS048.0200
DDTS48 length 250mm- 3D STEP FILE -
4015.DDTS048.0250
DDTS48 length 300mm- 3D STEP FILE -
4015.DDTS048.0300
DDTS48 length 350mm- 3D STEP FILE -
4015.DDTS048.0350
DDTS48 length 400mm- 3D STEP FILE -
4015.DDTS048.0400
DDTS48 length 450mm- 3D STEP FILE -
4015.DDTS048.0450
DDTS48 length 500mm- 3D STEP FILE -
4015.DDTS048.0500
DDTS48 length 550mm- 3D STEP FILE -
4015.DDTS048.0550
DDTS48 length 600mm- 3D STEP FILE -
4015.DDTS048.0600
DDTS48 length 650mm- 3D STEP FILE -
4015.DDTS048.0650
DDTS48 length 700mm- 3D STEP FILE -
4015.DDTS048.0700
DDTS48 length 750mm- 3D STEP FILE -
4015.DDTS048.0750
DDTS48 length 800mm- 3D STEP FILE -
4015.DDTS048.0800
DDTS48 length 850mm- 3D STEP FILE -
4015.DDTS048.0850
DDTS48 length 900mm- 3D STEP FILE -
4015.DDTS048.0900
DDTS48 length 950mm- 3D STEP FILE -
4015.DDTS048.0950
DDTS48 length 1000mm- 3D STEP FILE -
4015.DDTS048.1000
