4015.DDTS110 (200-840kg)

4015.DDTS110 (伸縮滑軌) - DDTS-110 (200-840kg) 200%超行程延展碳鋼重型滑軌

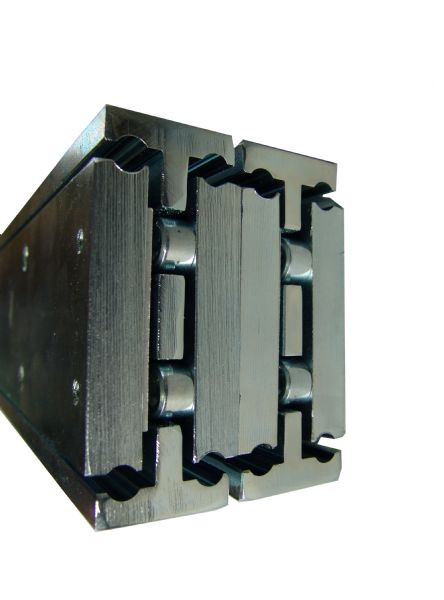

DDTS系列導軌提供200%超行程延展功能, 采用雙工字梁結構以利在行程為閉合長度之兩倍情況下維持剛性。

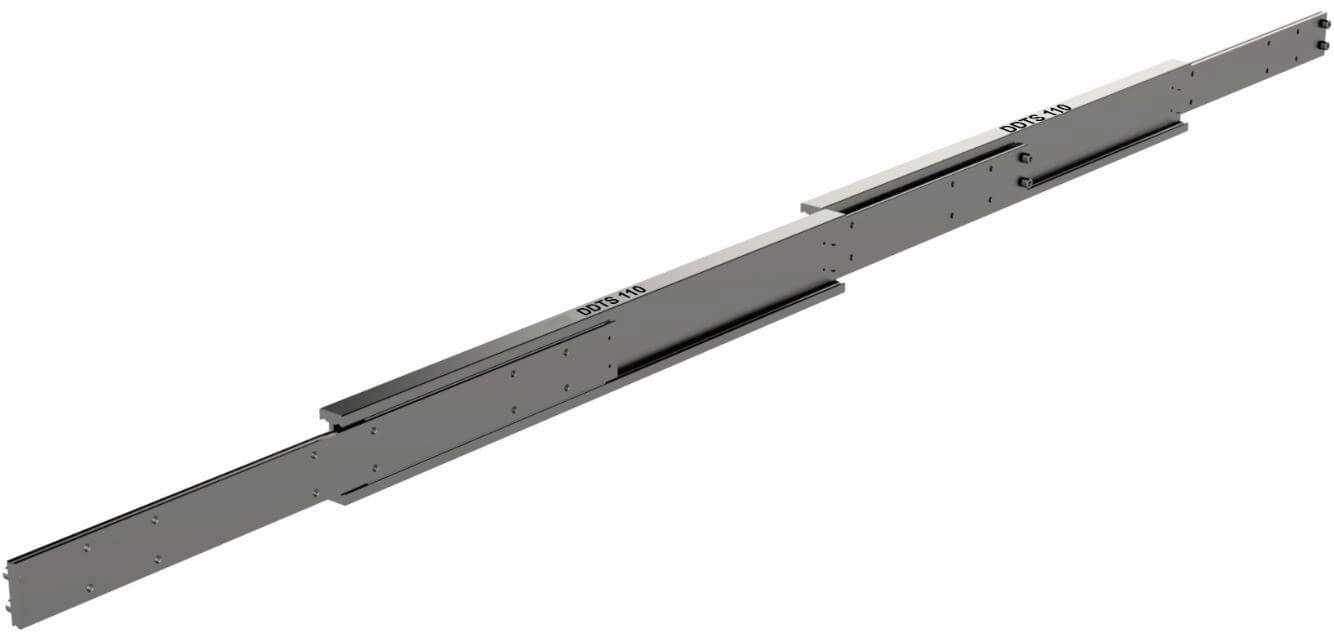

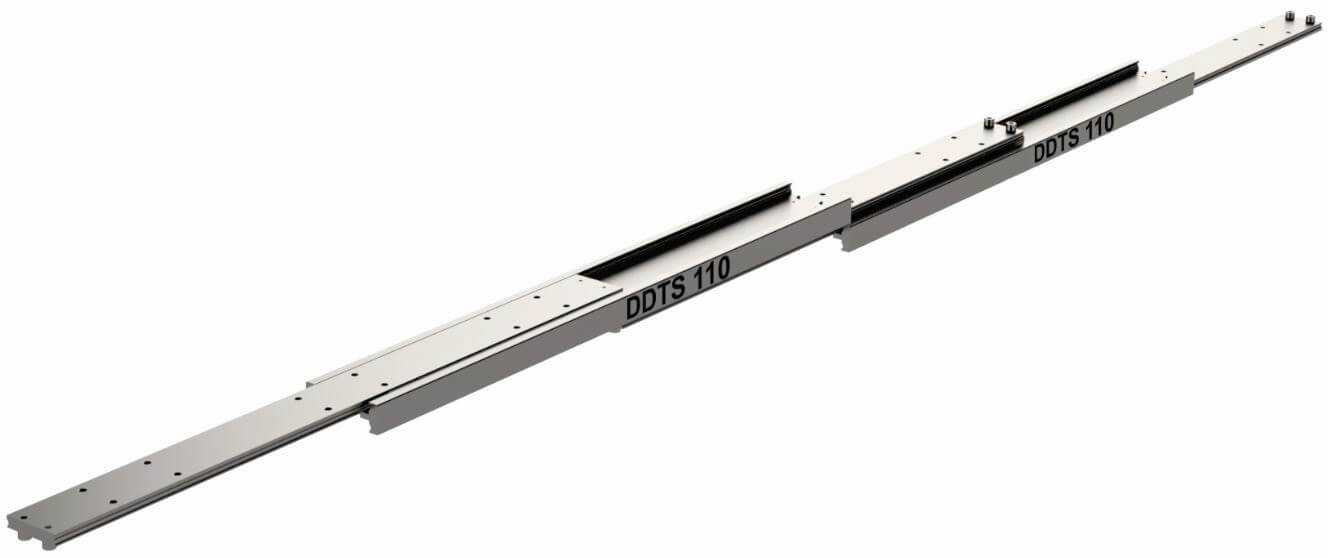

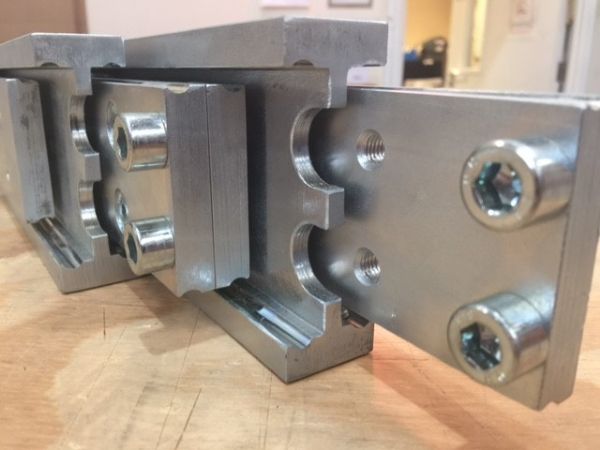

DDTS-110導軌在閉合長度600mm可以延展1200mm行程(完全展開總長度1800mm), 載重達到790kg。由五節冷抽鋼制成, 并裝配珠槽及鋼珠, 導軌在閉合靜置的情況下有相當好的抗震抗沖擊性能以承受動態負載, 因此適合安裝于車載環境應用。這是一款非常堅固的導軌, 采用工字梁結構, 提供軸向和同軸扭矩負載的高抗性, 以達成延展后最小化撓曲和操作力。

滑動標簽以查看所有訊息

關鍵規格

規格細節

安裝間隙:	88mm
高度:	110mm
閉合長度:	300-2200mm
延展長度:	600-4400mm
最大載重:	200-840 kg/pair
滑軌節數:	5
延展程度:	Over
材質:	C45 steel
抗震動性:	9

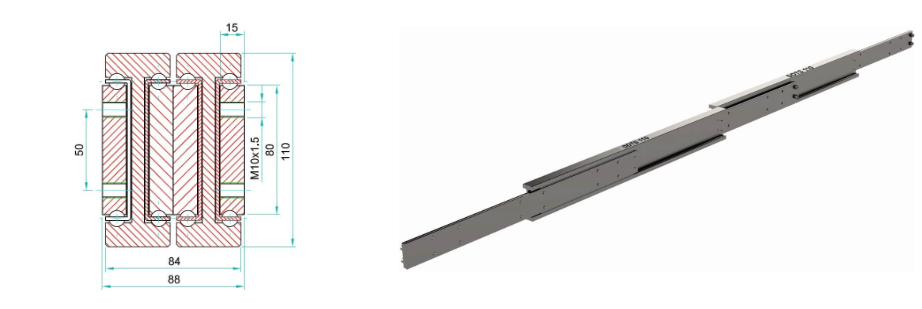

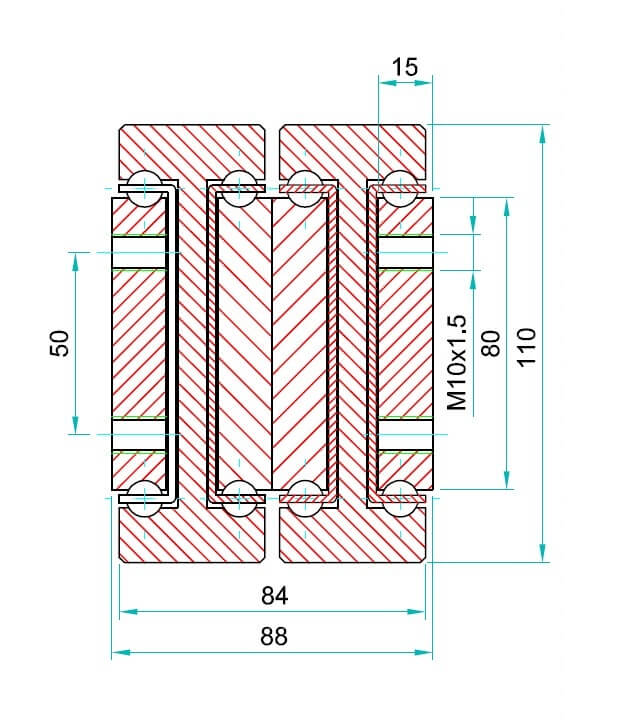

規格圖

適合應用于:

國防 – 軍機 – 艦艇 – 戰斗車輛
消防 – 抽屜 – 托盤系統
餐車 – 收納 & 滑動抽屜
汽車廠 – 機臺
露營車 – 收納 & 滑動抽屜
商店展示 - 滑動元件 & 展示架
特種車輛 – 商用車 & 救護車
火車 – 蓄電池箱 – 車門 – 座椅

DDTS系列導軌提供200%超行程延展功能, 采用雙工字梁結構以利在行程為閉合長度之兩倍情況下維持剛性。

我們也能藉由客制閉合長度、延展長度、安裝孔、表面處理、不銹鋼珠/珠槽以提供額外的產品變化。DDTS-110導軌也可以安裝在短軸上使用(平躺), 但負載能力將會下降60~80%。

制造流程符合ISO9001-2015，本款導軌由符合EN 10277的冷抽鋼C45E+C制成。珠槽采用雷射切割的鍍鋅板，鋼珠為符合DIN 5401的C85 G100規格。Professional系列碳鋼導軌通過RoHS & REACH認證，且受惠于我們自行投資的先進電解堿性鋅電鍍設備，導軌表面受到10-12微米的鍍鋅層保護，在DIN EN ISO 9227中性鹽霧測試中表現優異，120小時內無白銹，1032小時內無紅銹。

單支導軌每公尺重63.48kg。

請容許3-4周生產時間，或與我們訂定庫存計劃。

產品編號	閉合長度 (mm)	延展長度 (mm)	最大載重 (kg)
4015.DDTS110.0300	300mm	600mm	600kg
4015.DDTS110.0350	350mm	700mm	640kg
4015.DDTS110.0400	400mm	800mm	670kg
4015.DDTS110.0450	450mm	900mm	700kg
4015.DDTS110.0500	500mm	1000mm	740kg
4015.DDTS110.0550	550mm	1100mm	770kg
4015.DDTS110.0600	600mm	1200mm	790kg
4015.DDTS110.0650	650mm	1300mm	810kg
4015.DDTS110.0700	700mm	1400mm	820kg
4015.DDTS110.0750	750mm	1500mm	840kg
4015.DDTS110.0800	800mm	1600mm	830kg
4015.DDTS110.0850	850mm	1700mm	800kg
4015.DDTS110.0900	900mm	1800mm	780kg
4015.DDTS110.0950	950mm	1900mm	760kg
4015.DDTS110.1000	1000mm	2000mm	740kg
4015.DDTS110.1050	1050mm	2100mm	720kg
4015.DDTS110.1100	1100mm	2200mm	700kg
4015.DDTS110.1150	1150mm	2300mm	680kg
4015.DDTS110.1200	1200mm	2400mm	660kg
4015.DDTS110.1250	1250mm	2500mm	640kg
4015.DDTS110.1300	1300mm	2600mm	630kg
4015.DDTS110.1350	1350mm	2700mm	620kg
4015.DDTS110.1400	1400mm	2800mm	600kg
4015.DDTS110.1450	1450mm	2900mm	590kg
4015.DDTS110.1500	1500mm	3000mm	580kg
4015.DDTS110.1550	1550mm	3100mm	560kg
4015.DDTS110.1600	1600mm	3200mm	540kg
4015.DDTS110.1650	1650mm	3300mm	520kg
4015.DDTS110.1700	1700mm	3400mm	500kg
4015.DDTS110.1750	1750mm	3500mm	480kg
4015.DDTS110.1800	1800mm	3600mm	460kg
4015.DDTS110.1850	1850mm	3700mm	440kg
4015.DDTS110.1900	1900mm	3800mm	420kg
4015.DDTS110.1950	1950mm	3900mm	400kg
4015.DDTS110.2000	2000mm	4000mm	370kg
4015.DDTS110.2100	2100mm	4200mm	290kg
4015.DDTS110.2200	2200mm	4400mm	200kg

下載權限

您必須注冊或登入以下載CAD及其他技術資料。

登入

注冊

PDF: 型錄＆圖紙
CAD & STEP

型錄＆主要產品資訊

4015.DDTS110-Datasheet-rev

技術 & 保養資訊

Technical-Maintenance-Document-2021

DDTS110 length 300mm- 3D STEP FILE -
4015.DDTS110.300

DDTS110 length 50mm- 3D STEP FILE -
4015.DDTS110.350

DDTS110 length 400mm- 3D STEP FILE -
4015.DDTS110.400

DDTS110 length 450mm- 3D STEP FILE -
4015.DDTS110.450

DDTS110 length 500mm- 3D STEP FILE -
4015.DDTS110.500

DDTS110 length 550mm- 3D STEP FILE -
4015.DDTS110.550

DDTS110 length 600mm- 3D STEP FILE -
4015.DDTS110.600

DDTS110 length 650mm- 3D STEP FILE -
4015.DDTS110.650

DDTS110 length 700mm- 3D STEP FILE -
4015.DDTS110.700

DDTS110 length 750mm- 3D STEP FILE -
4015.DDTS110.750

DDTS110 length 800mm- 3D STEP FILE -
4015.DDTS110.800

DDTS110 length 850mm- 3D STEP FILE -
4015.DDTS110.850

DDTS110 length 900mm- 3D STEP FILE -
4015.DDTS110.900

DDTS110 length 950mm- 3D STEP FILE -
4015.DDTS110.950

DDTS110 length 1000mm- 3D STEP FILE -
4015.DDTS110.1000

DDTS110 length 1050mm- 3D STEP FILE -
4015.DDTS110.1050

DDTS110 length 1100mm- 3D STEP FILE -
4015.DDTS110.1100

DDTS110 length 1150mm- 3D STEP FILE -
4015.DDTS110.1150

DDTS110 length 1200mm- 3D STEP FILE -
4015.DDTS110.1200

DDTS110 length 1250mm- 3D STEP FILE -
4015.DDTS110.1250

DDTS110 length 1300mm- 3D STEP FILE -
4015.DDTS110.1300

DDTS110 length 1350mm- 3D STEP FILE -
4015.DDTS110.1350

DDTS110 length 1400mm- 3D STEP FILE -
4015.DDTS110.1400

DDTS110 length 1450mm- 3D STEP FILE -
4015.DDTS110.1450

DDTS110 length 1500mm- 3D STEP FILE -
4015.DDTS110.1500

DDTS110 length 1550mm- 3D STEP FILE -
4015.DDTS110.1550

DDTS110 length 1600mm- 3D STEP FILE -
4015.DDTS110.1600

DDTS110 length 1650mm- 3D STEP FILE -
4015.DDTS110.1650

DDTS110 length 1700mm- 3D STEP FILE -
4015.DDTS110.1700

DDTS110 length 1750mm- 3D STEP FILE -
4015.DDTS110.1750

DDTS110 length 1800mm- 3D STEP FILE -
4015.DDTS110.1800

DDTS110 length 1850mm- 3D STEP FILE -
4015.DDTS110.1850

DDTS110 length 1900mm- 3D STEP FILE -
4015.DDTS110.1900

DDTS110 length 1950mm- 3D STEP FILE -
4015.DDTS110.1950

DDTS110 length 2000mm- 3D STEP FILE -
4015.DDTS110.2000

適用于以下應用

軌道產業

從火車底部安裝的抽出式蓄電池箱, 到高頻率開關的火車門, 以及有逐年增長趨勢的座椅系統。
Sliding Systems都具備合適的產品套用。

蓄電池箱

應用在蓄電池箱的滑軌需要具備極端的強度, 滑軌組件必須同蓄電池箱為一體, 通過沖擊測試。

同時, 隨著火車朝著高速列車的趨勢發展, 蓄電池箱導軌必須被挑戰承受巨大的動態負載以符合標準。

蓄電池箱在長期使用過后也有可能容納易腐蝕的氣體, 因此小心的選擇規格和表面處理被視為重要的一環。

盡管火車的懸吊系統日新月異, 使用滾輪來抽出蓄電池的方式還是會受到震動和沖擊的影響而故障, 這讓抗沖擊滑軌成為最適合蓄電池箱的解決方案。

車門系統

運用在車門系統的滑軌必須能夠承受動態負載及符合沖擊測試標準。同時, 滑軌必須運作穩定并具備在極高的使用頻率下鮮少需要維修。一般地鐵的車門在一小時內至少開關20次, 滑軌須能夠持續承受此頻率至到運輸系統壽命終結。

滑軌的鋼珠及珠軌必須經過硬化處理以承受如此高的使用頻率, 一方面也避免腐蝕問題。碳鋼滑軌也表現較高的耐用度, 在長時間使用下碳鋼滑軌比較不易像冷軋滑軌一樣產生永久變形。

座椅系統

隨著鐵路技術的日益進步, 火車上漸漸開始供應乘客可調整式的頭等/商務艙座椅。簡單, 耐用, 低維修頻率是座椅滑軌應用在軌道車輛的關鍵要素。

特殊車輛

我們的工業滑軌范圍涵蓋各類的特殊車輛運用, 可能是車內的輕型置物抽屜或屏幕滑移, 也可能是需要承載超過一千公斤的廣告宣傳車車體延展。

連續30年每天都著手這個領域, 我們能夠精確的為客戶判斷最合適的方案。

Sliding Systems是多個全球知名的指標特種車輛制造商認可的特種車滑軌供貨商。

具備高彈性的制造設備, 我們可以配合廣泛的車輛設計案。碳鋼滑軌能夠勝任包含震動和沖擊的車輛應用。若是有輕量化及抗腐蝕的需求, 我們也有高強度鋁合金滑軌能夠配合(載重達到330kg)。

同時, 在戶外環境也能應用海軍級316L不銹鋼滑軌以確保功能永續性。

救護車輛

此類車輛需要收納救護器材并讓醫護人員快速取得器材, 合適的選擇伸縮滑軌可以大幅提升救援效率。

醫護人員安全及操作安全性至關重要。選擇正確的滑軌打造車內抽屜系統可以保障以上兩個要素。

近年零售業逐漸重視「購物經驗」, 因此業者在用于店面的展示架投入更多設計巧思。

我們廣泛的伸縮滑軌范圍可以幫助設計師打造具備設計及功能性的展示架, 包括小型抽屜用的輕型滑軌。若是項目需要打造整座可移動的展示墻, 因為礙于空間限制, 底座安裝滑軌會是一個合適的選擇。此外, Fulterer直立式滑軌提供穩定且足夠的載重能力來匹配現今零售店的時尚設計。所有 Fulterer系列滑軌皆可在有最小訂購量的情況下要求不同表面處理 (白, 灰, 黑)。

餐飲設備

不論你想從車體滑出戶外廚房或烤肉架, 甚至迷你冰箱，我們都能夠提供你合適的選擇。

移動家具

從滑動座椅, 滑出式床鋪到抽出式餐桌, 大多時候露營愛好者對于自己的露營車充滿了創意。吉士孚致力于供應重型滑軌幫助你實現寶貴的設計, 在無需支撐架的情況下將器具/設備滑進滑出, 東西不落地。

空間延展

我們供應極端載重滑軌支持工程師打造露營車體空間延展功能。

汽車制造廠

用于產線零件補給載具和零件搬運系統的伸縮滑軌及線性軌道。

自動化產線

運用在需要承受密集反復滑動的自動化產線, 滑軌必須具備應對局部磨耗的抗性, 和在高加速度操作下的產品耐用度。

人工產線

組裝線旁的零件配送和搬運工作臺。

我們廣泛的產品給予工程師良好的優勢在空間有限的產線旁邊設計出搬運不規則形零件和半成品的收納系統。

正確的選擇滑軌規格可以最大化空間運用和生產效率, 同時適應在時間敏感的組裝環境中有效的為效率加分。

餐車

不論您需要打造小至咖啡機收納抽屜, 大至軍用機動部屬餐車, 我們都能夠為您建議合適的滑軌。

以我們經營超過30年的經驗，著手過跨足各類活動餐車, 車種涵蓋拖車、面包車...等等。

我們的特種車滑軌也能應用在全尺寸拖車的車體延展。

若你的應用需要輕量級滑軌, 我們可以提供冷軋或鋁合金滑軌來達成要求。反之, 若是需要承受大重量的伸縮裝置, 我們也有荷重高達2000kg的碳鋼滑軌系列來滿足需求, 緊實且強壯的I型結構能夠合適的應用在有震動與沖擊的環境。

除了伸縮滑軌之外, 我們也提供固定管線和工具的零配件。

我們的 Fulterer系列滑軌符合NSF食品規范, 能夠直接安裝在食物環境。

軍事

陸上軍用車輛、海上軍艦、空中軍機使用的裝備收納, 武器系統, 電子機柜…等等。

船艦

應用范圍可從任何滑動底座收納系統, 船艙內家具, 置物柜, 電子機柜, 彈藥武器收納系統。如需要強調抗腐蝕性能, 我們可以提供最高階耐腐蝕性能的不銹鋼滑軌以及低磁性的軍用滑軌。

軍用車輛

從小型戰斗車輛的電子通訊設備柜, 彈藥武器零件柜。到戰斗履帶車的艙內置物柜、彈藥搬運設備、抽出試發電機組、控制平臺。

消防

消防車輛上的器具, 設備, 零件收納系統。

抽屜系統

滑軌支持300mm到2000mm長度的抽屜, 延展程度從抽屜閉合長度的50%到200%, 同時也能提供雙向100%延展, 這讓消防員可以從車體的任一側快速&安全的將抽屜抽出并取得重要救援工具。

特殊收納

我們的強化型重型滑軌可以理想的應用在一些特殊的用途, 一系列強壯的I型結構消防車滑軌可以承受巨大的扭力挑戰，像是車體擴展等等應用。

托盤系統

經過指定型號的廣泛測試，我們的滑軌長期被數個英國領先的車體收納系統整合商使用。這些滑動托盤系統用以裝載幫浦, 發電機, 工具…等等。

抽屜把手鎖系統, 可讓抽屜在閉合&開啟時牢靠鎖住, 保障消防車在行進間或斜坡路面的人員安全。
