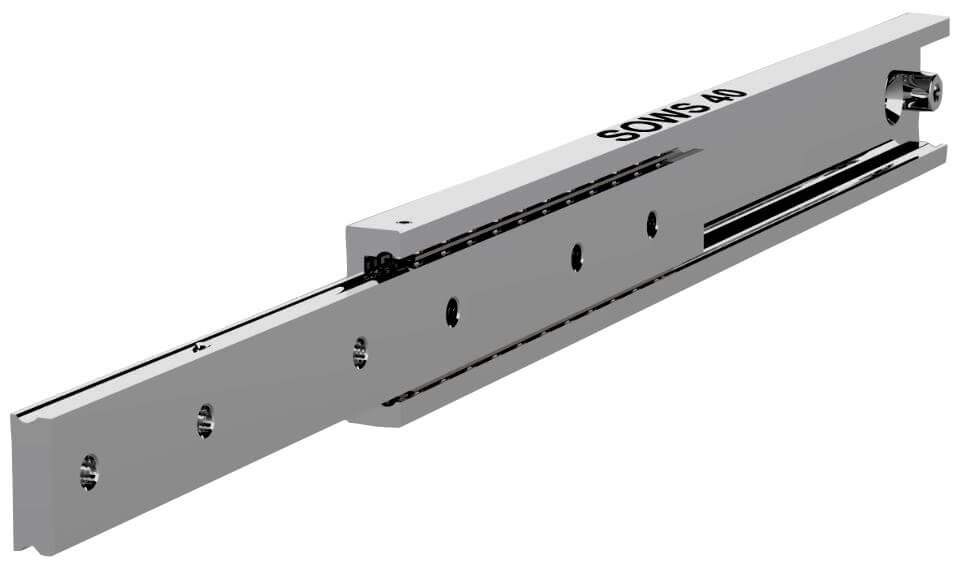

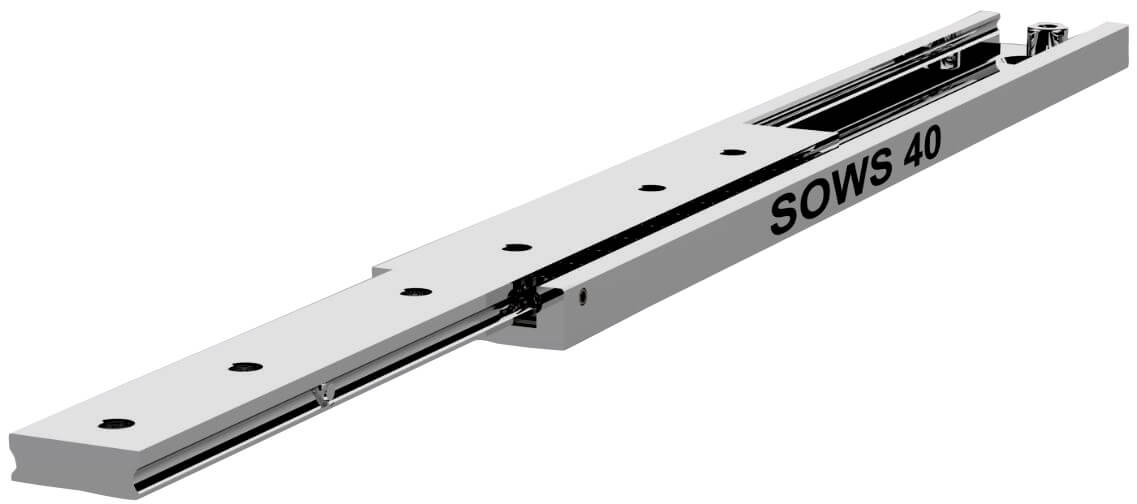

4015.SOWS040 (60-340kg)

4015.SOWS040 (伸縮滑軌) - SOWS-40 (60-340kg) 50% 部分延展不銹鋼316L

SOWS-40導軌是由航海級不銹鋼316L (1.4404)制造而成, 具備極高的抗腐蝕性能。316L的奧氏體結構即使在低溫下也能提供導軌出色的韌性, 導軌所有表面皆以拋光處理作為標準。

SOWS-40不銹鋼導軌特別適用于需長時間暴露在高腐蝕性環境的應用。緊湊的40mm規格使其成為在潮濕條件下運作的重型船用座椅或軍用/緊急車輛抽屜的絕佳選擇。本款導軌行程50%, 載重能力60-340kg/對, 導軌在550mm長可以延展275mm, 載重達到320kg。

滑動標簽以查看所有訊息

關鍵規格

規格細節

安裝間隙:	16mm
高度:	40mm
閉合長度:	200-1600mm
延展長度:	100-800mm
最大載重:	60-340 kg/pair
滑軌節數:	2
延展程度:	Partial
材質:	Stainless Steel 316L
抗震動性:	8

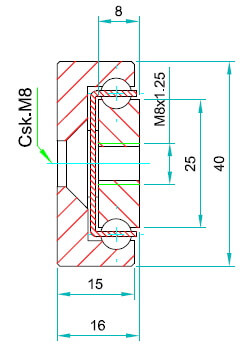

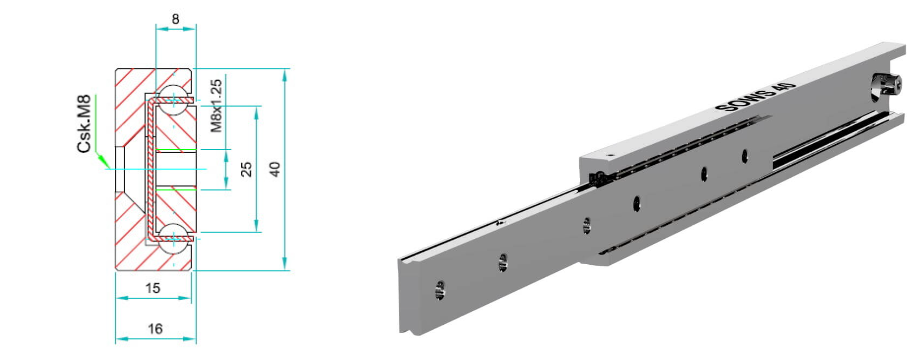

規格圖

適合應用于:

航天 – 飛機座椅
國防 – 軍機 – 艦艇 – 戰斗車輛
消防 – 抽屜 – 托盤系統
餐車 – 收納 & 滑動抽屜
家具 – 建筑 & 滑動組件
海軍 – 抗腐蝕 – 商船 – 石油鑽井平臺
特種車輛 – 商用車 & 救護車

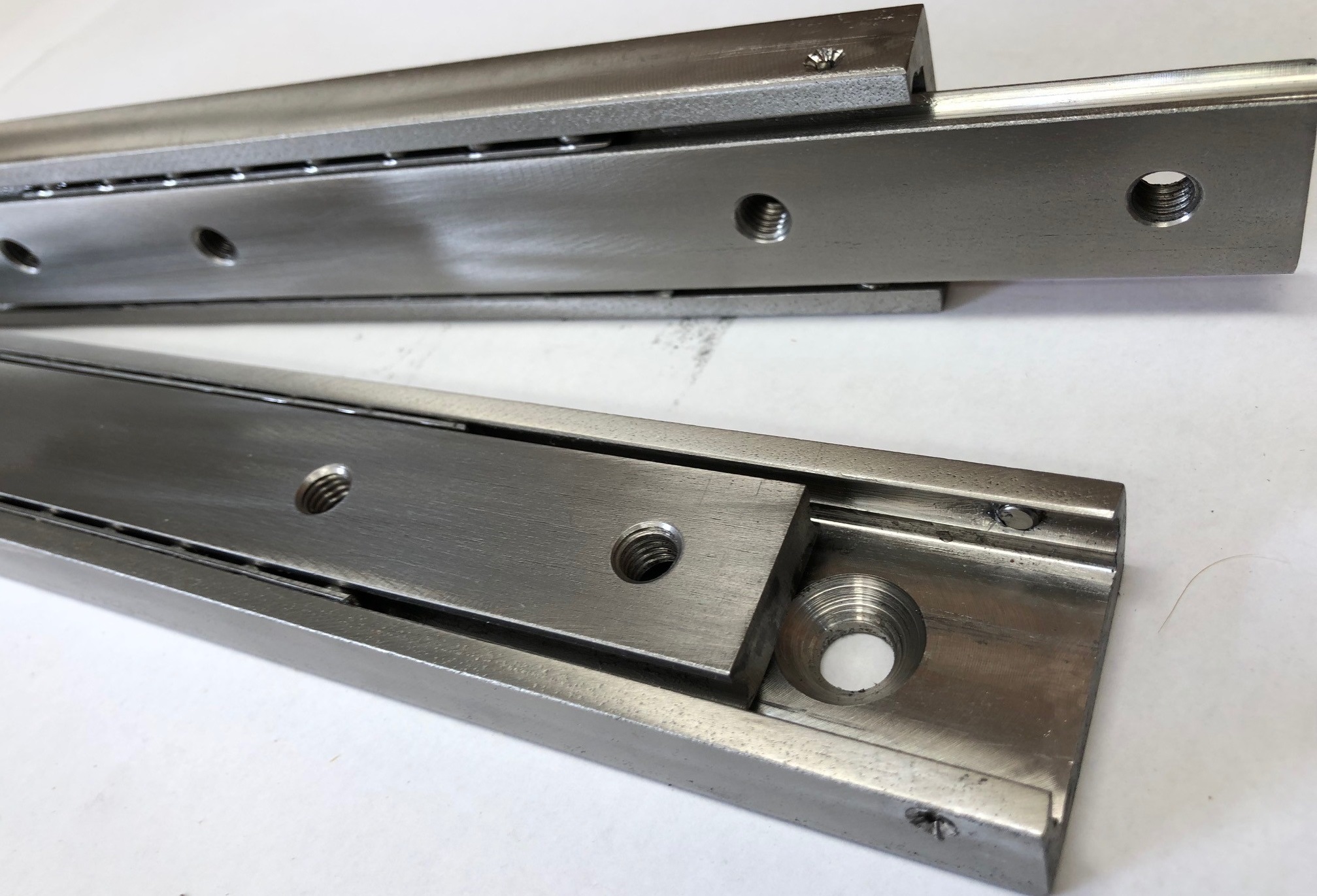

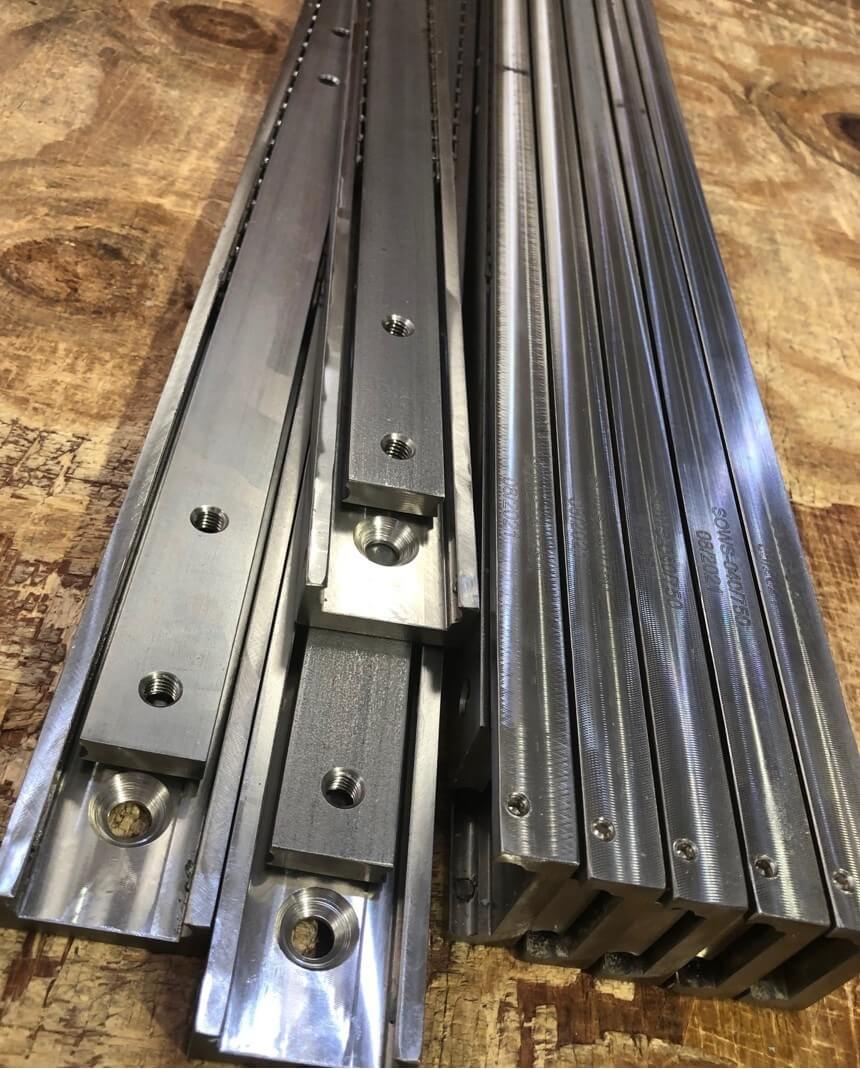

由經過加工的不銹鋼材組成，珠軌加工精確，具有優秀的防震和抗振性能。因此，此產品非常適合應用于船舶座椅/艙蓋和食品級機器防護罩。鋼梁、珠槽和鋼珠均采用奧氏體不銹鋼316L (1.4404)制造。螺栓和檔銷則采用奧氏體304 (1.4301)制成，以達到全面性抗腐蝕效果。如有需求，還可以依據更高的訂購數量要求定制全316L產品。

與許多其他由冷軋C型鋼制成的導軌不同, 本款導軌在展開時能夠提供強大的剛性, 使其成為動態應用的絕佳選擇。導軌無使用任何塑料部件, 因此適合用于高溫環境。單支SOWS-40導軌每公尺重4.15kg。

SOWS-40導軌也可以安裝在短軸上使用(平躺), 但負載能力將會下降60~80%。行程也可以在載重能力些許下降的情況下客制至最高70%。請與我們聯系以選擇此不加價服務。

請容許4-5周生產時間，或與我們訂定庫存計劃。

產品編號	閉合長度 (mm)	延展長度 (mm)	最大載重 (kg)
4015.SOWS040.0200	200mm	100mm	280kg
4015.SOWS040.0250	250mm	125mm	290kg
4015.SOWS040.0300	300mm	150mm	300kg
4015.SOWS040.0350	350mm	175mm	310kg
4015.SOWS040.0400	400mm	200mm	320kg
4015.SOWS040.0450	450mm	225mm	330kg
4015.SOWS040.0500	500mm	250mm	340kg
4015.SOWS040.0550	550mm	275mm	320kg
4015.SOWS040.0600	600mm	300mm	300kg
4015.SOWS040.0650	650mm	325mm	280kg
4015.SOWS040.0700	700mm	350mm	260kg
4015.SOWS040.0750	750mm	375mm	240kg
4015.SOWS040.0800	800mm	400mm	220kg
4015.SOWS040.0850	850mm	425mm	210kg
4015.SOWS040.0900	900mm	450mm	200kg
4015.SOWS040.0950	950mm	475mm	190kg
4015.SOWS040.1000	1000mm	500mm	180kg
4015.SOWS040.1050	1050mm	525mm	170kg
4015.SOWS040.1100	1100mm	550mm	160kg
4015.SOWS040.1150	1150mm	575mm	150kg
4015.SOWS040.1200	1200mm	600mm	140kg
4015.SOWS040.1250	1250mm	625mm	130kg
4015.SOWS040.1300	1300mm	650mm	120kg
4015.SOWS040.1350	1350mm	675mm	110kg
4015.SOWS040.1400	1400mm	700mm	100kg
4015.SOWS040.1450	1450mm	725mm	90kg
4015.SOWS040.1500	1500mm	750mm	80kg
4015.SOWS040.1550	1550mm	775mm	70kg
4015.SOWS040.1600	1600mm	800mm	60kg

下載權限

您必須注冊或登入以下載CAD及其他技術資料。

登入

注冊

PDF: 型錄＆圖紙
CAD & STEP

型錄＆主要產品資訊

4015.SOWS-40-Datasheet-rev

技術 & 保養資訊

Technical-Maintenance-Document-2021

SOWS40 length 200mm- 3D STEP FILE -
4015.SOWS040.0200

SOWS40 length 250mm- 3D STEP FILE -
4015.SOWS040.0250

SOWS40 length 300mm- 3D STEP FILE -
4015.SOWS040.0300

SOWS40 length 350mm- 3D STEP FILE -
4015.SOWS040.0350

SOWS40 length 400mm- 3D STEP FILE -
4015.SOWS040.0400

SOWS40 length 450mm- 3D STEP FILE -
4015.SOWS040.0450

SOWS40 length 500mm- 3D STEP FILE -
4015.SOWS040.0500

SOWS40 length 550mm- 3D STEP FILE -
4015.SOWS040.0550

SOWS40 length 600mm- 3D STEP FILE -
4015.SOWS040.0600

SOWS40 length 650mm- 3D STEP FILE -
4015.SOWS040.0650

SOWS40 length 700mm- 3D STEP FILE -
4015.SOWS040.0700

SOWS40 length 750mm- 3D STEP FILE -
4015.SOWS040.0750

SOWS40 length 800mm- 3D STEP FILE -
4015.SOWS040.0800

SOWS40 length 850mm- 3D STEP FILE -
4015.SOWS040.0850

SOWS40 length 900mm- 3D STEP FILE -
4015.SOWS040.0900

SOWS40 length 950mm- 3D STEP FILE -
4015.SOWS040.0950

SOWS40 length 1000mm- 3D STEP FILE -
4015.SOWS040.1000

SOWS40 length 1050mm- 3D STEP FILE -
4015.SOWS040.1050

SOWS40 length 1100mm- 3D STEP FILE -
4015.SOWS040.1100

SOWS40 length 1150mm- 3D STEP FILE -
4015.SOWS040.1150

SOWS40 length 1200mm- 3D STEP FILE -
4015.SOWS040.1200

SOWS40 length 1250mm- 3D STEP FILE -
4015.SOWS040.1250

SOWS40 length 1300mm- 3D STEP FILE -
4015.SOWS040.1300

SOWS40 length 1350mm- 3D STEP FILE -
4015.SOWS040.1350

SOWS40 length 1400mm- 3D STEP FILE -
4015.SOWS040.1400

SOWS40 length 1450mm- 3D STEP FILE -
4015.SOWS040.1450

SOWS40 length 1500mm- 3D STEP FILE -
4015.SOWS040.1500

SOWS40 length 1550mm- 3D STEP FILE -
4015.SOWS040.1550

SOWS40 length 1600mm- 3D STEP FILE -
4015.SOWS040.1600

適用于以下應用

海上應用

收納系統不局限于陸地, 每種航行于海上的結構多半都會需要重型發電機收納系統。而我們能提供最多樣的抗腐蝕316L不銹鋼滑軌系列。

我們的 Professional系列 – 不銹鋼316L 全部型號皆可以提供不銹鋼316L材質(包含珠槽&配件)。長度最高到2000mm。

商船

用途可從收納柜, 底座滑動設備, 家具, 電子機柜...等等, 任何需要滑動的組件。

不論是運用在19"電子收納架還是發電機, 伸縮滑軌都必須在搖擺及震動環境下堅固運作。

我們的不銹鋼滑軌(單行程或全行程)皆可以透過客制化工程技術修改強度, 抗腐蝕性能, 以套用在不同需求。

藉由我們的專業知識及設計能力, 我們能夠與您的工程團隊共事并共同設計專用抽屜配件, 以達成符合該海上應用的滑動系統。

海上石油平臺

應用包含各式設備收納系統和作業機械的滑動系統。雖說安裝于海上平臺的結構多半設定為靜置, 并不需要伸縮滑軌能夠符合動態負載需求, 但長期穩固及抗腐蝕性能皆為不能變的條件。

從高精度滾輪軌道到人員住宿區域用的一般不銹鋼滑軌, 我們能夠為您推薦需求應用的合適方案。

家具與建筑

我們很榮幸能和來自不同領域的客戶共事各式各樣的專案。

同一天, 我們可能幫助客戶DIY自家游戲室內的電視柜抽屜, 下一刻我們可能在著手室內翻修的建案。我們有信心能夠為不同的設計項目找到合適的滑軌。

一般的家具設計可以采用 Thomas Regout 或 Fulterer 。而高端的建筑家具設計可以采用鋁合金滑軌, 像是 8027/8028 , 或T6級的 Professional系列.

如需設計游艇內部家具, 我們可以提供316L材質的不銹鋼滑軌。

航空座椅

研發自我們的工程團隊, 我們制造應用在航空座椅的滑軌系統。全 Radial系列航天滑軌皆配有交叉滾子軸承以對抗G力。

其中 5220 Radial導軌 (140-154kg/對) 是由高硬度鋁合金制成, 在嚴苛的航天測試條件中大幅勝出一般鋼珠滑軌。

T6級的航天鋁合金滑軌本身珠軌經過特殊精密加工處理。表面為黑色陽極硬化處理, 其他表面處理也可按需求提供。

交叉滾子滑軌的軸承為精密硬化鋼, 表面鍍鉻。如設計須強調輕量化, 軸承也可用Delrin取代。

采用7075-T6鋁合金以達到輕量化高負載的目的, 達到洛氏硬度A級和極限降伏572Mpa。

長度450mm延展480mm的座椅滑軌負載100kg被獨立測試至60,000次循環, 更通過其他更嚴苛的航天座椅測試。

收納系統

在飛機內打造收納系統, 所有對象都必須輕量化。我們的 Radial – 鋼珠滑軌系列是由緊實且輕量化的高等鋁合金制成, 適合應用在機內廚柜, 抽出式收納抽屜…等等。

特殊車輛

我們的工業滑軌范圍涵蓋各類的特殊車輛運用, 可能是車內的輕型置物抽屜或屏幕滑移, 也可能是需要承載超過一千公斤的廣告宣傳車車體延展。

連續30年每天都著手這個領域, 我們能夠精確的為客戶判斷最合適的方案。

Sliding Systems是多個全球知名的指標特種車輛制造商認可的特種車滑軌供貨商。

具備高彈性的制造設備, 我們可以配合廣泛的車輛設計案。碳鋼滑軌能夠勝任包含震動和沖擊的車輛應用。若是有輕量化及抗腐蝕的需求, 我們也有高強度鋁合金滑軌能夠配合(載重達到330kg)。

同時, 在戶外環境也能應用海軍級316L不銹鋼滑軌以確保功能永續性。

救護車輛

此類車輛需要收納救護器材并讓醫護人員快速取得器材, 合適的選擇伸縮滑軌可以大幅提升救援效率。

醫護人員安全及操作安全性至關重要。選擇正確的滑軌打造車內抽屜系統可以保障以上兩個要素。

餐車

不論您需要打造小至咖啡機收納抽屜, 大至軍用機動部屬餐車, 我們都能夠為您建議合適的滑軌。

以我們經營超過30年的經驗，著手過跨足各類活動餐車, 車種涵蓋拖車、面包車...等等。

我們的特種車滑軌也能應用在全尺寸拖車的車體延展。

若你的應用需要輕量級滑軌, 我們可以提供冷軋或鋁合金滑軌來達成要求。反之, 若是需要承受大重量的伸縮裝置, 我們也有荷重高達2000kg的碳鋼滑軌系列來滿足需求, 緊實且強壯的I型結構能夠合適的應用在有震動與沖擊的環境。

除了伸縮滑軌之外, 我們也提供固定管線和工具的零配件。

我們的 Fulterer系列滑軌符合NSF食品規范, 能夠直接安裝在食物環境。

軍事

陸上軍用車輛、海上軍艦、空中軍機使用的裝備收納, 武器系統, 電子機柜…等等。

船艦

應用范圍可從任何滑動底座收納系統, 船艙內家具, 置物柜, 電子機柜, 彈藥武器收納系統。如需要強調抗腐蝕性能, 我們可以提供最高階耐腐蝕性能的不銹鋼滑軌以及低磁性的軍用滑軌。

軍用車輛

從小型戰斗車輛的電子通訊設備柜, 彈藥武器零件柜。到戰斗履帶車的艙內置物柜、彈藥搬運設備、抽出試發電機組、控制平臺。

消防

消防車輛上的器具, 設備, 零件收納系統。

抽屜系統

滑軌支持300mm到2000mm長度的抽屜, 延展程度從抽屜閉合長度的50%到200%, 同時也能提供雙向100%延展, 這讓消防員可以從車體的任一側快速&安全的將抽屜抽出并取得重要救援工具。

特殊收納

我們的強化型重型滑軌可以理想的應用在一些特殊的用途, 一系列強壯的I型結構消防車滑軌可以承受巨大的扭力挑戰，像是車體擴展等等應用。

托盤系統

經過指定型號的廣泛測試，我們的滑軌長期被數個英國領先的車體收納系統整合商使用。這些滑動托盤系統用以裝載幫浦, 發電機, 工具…等等。

抽屜把手鎖系統, 可讓抽屜在閉合&開啟時牢靠鎖住, 保障消防車在行進間或斜坡路面的人員安全。
