供應全球優質的滑動承載延伸系統

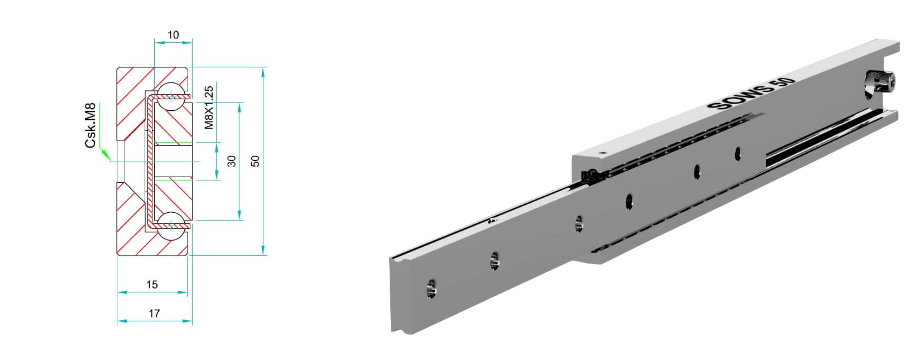

4015.SOWS050 (120-480kg)
| 安裝間隙: | 17mm |
| 高度: | 50mm |
| 閉合長度: | 150-2000mm |
| 延展長度: | 75-1000mm |
| 最大載重: | 120-480 kg/pair |
| 滑軌節數: | 2 |
| 延展程度: | Partial |
| 材質: | Stainless Steel 316L |
| 抗震動性: | 8 |
SOWS-50導軌是由航海級不銹鋼316L (1.4404)制造而成, 具備極高的抗腐蝕性能。316L的奧氏體結構即使在低溫下也能提供導軌出色的韌性, 導軌所有表面皆以拋光處理作為標準。
SOWS-50不銹鋼導軌特別適用于需長時間暴露在高腐蝕性環境的應用。緊湊的50mm規格使其成為在潮濕條件下運作的重型船用座椅或軍用/緊急車輛抽屜的絕佳選擇。本款導軌行程50%, 載重能力120-480kg/對, 導軌在550mm長可以延展275mm, 載重達到460kg。

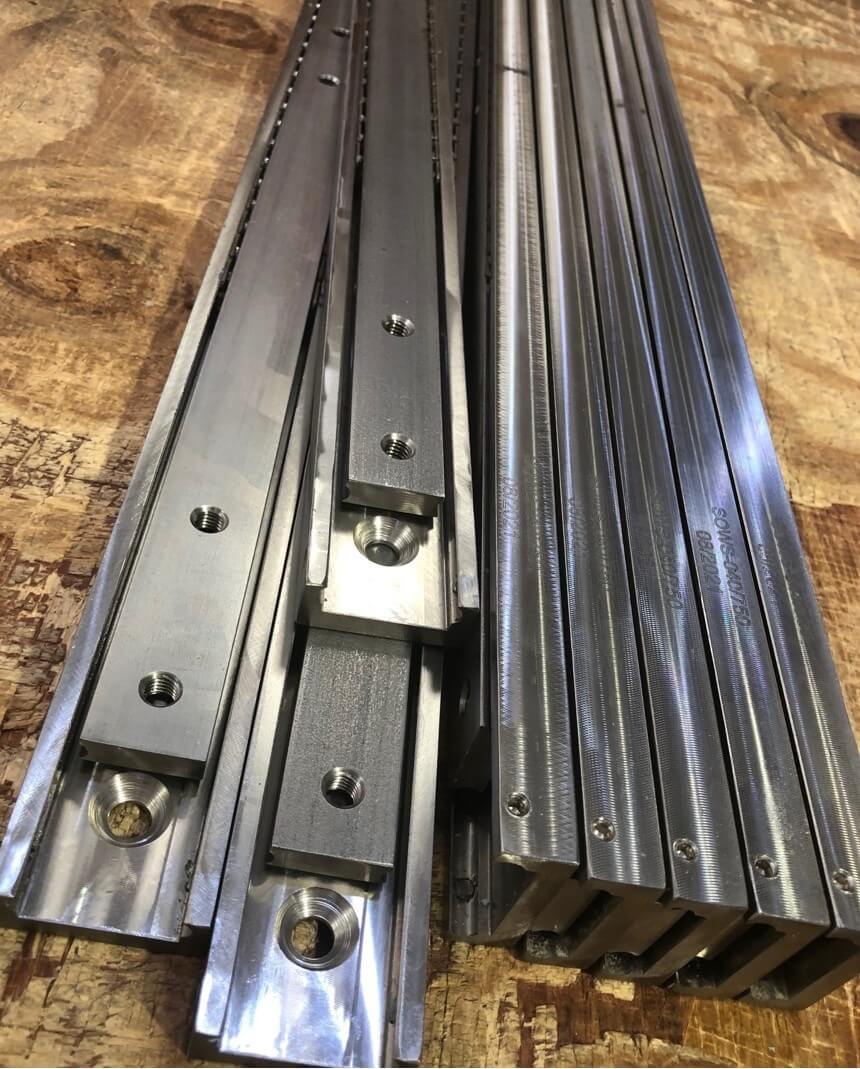

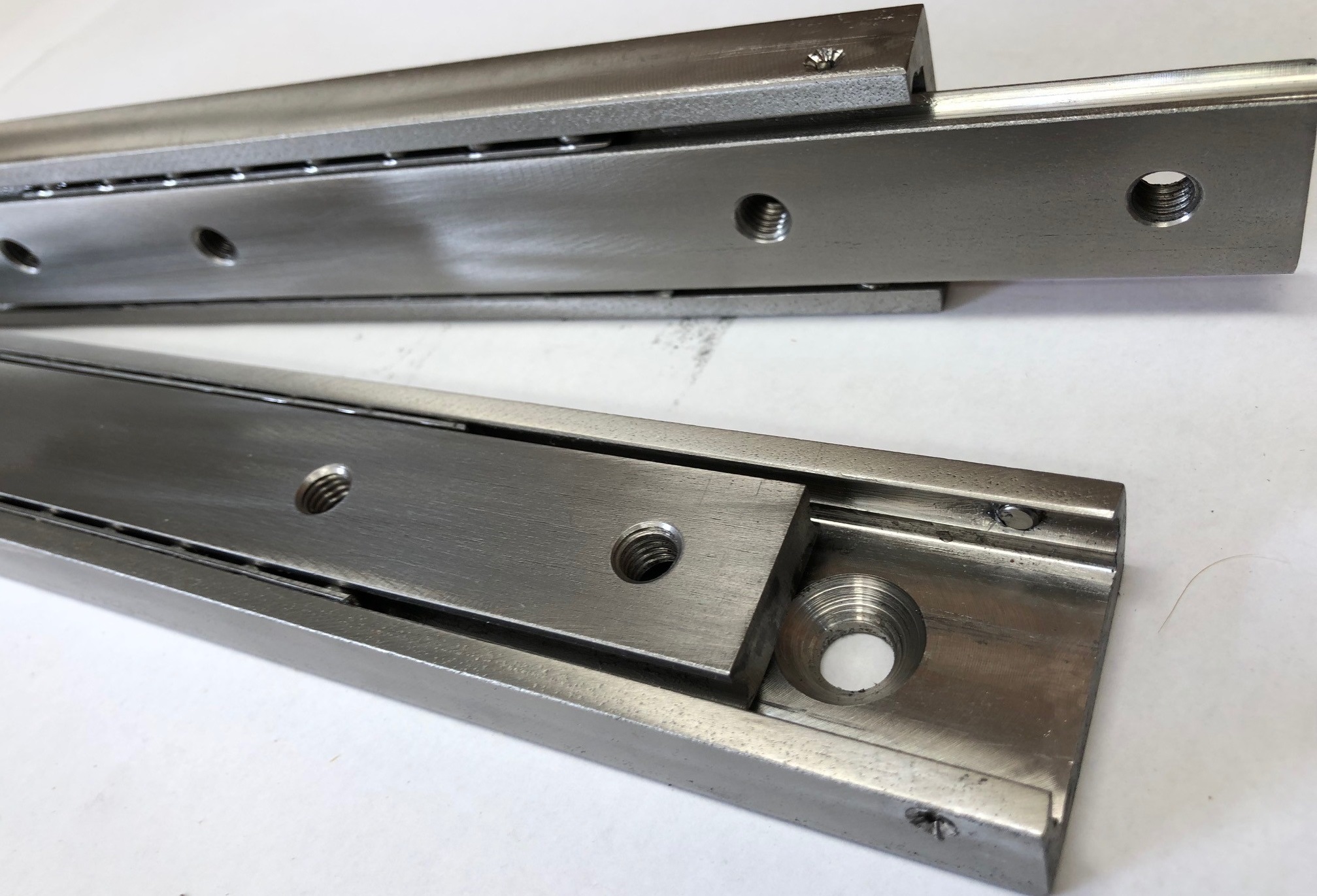

由經過加工的不銹鋼材組成，珠軌加工精確，具有優秀的防震和抗振性能。因此，此產品非常適合應用于船舶座椅/艙蓋和食品級機器防護罩。鋼梁、珠槽和鋼珠均采用奧氏體不銹鋼316L (1.4404)制造。螺栓和檔銷則采用奧氏體304 (1.4301)制成，以達到全面性抗腐蝕效果。如有需求，還可以依據更高的訂購數量要求定制全316L產品。
與許多其他由冷軋C型鋼制成的導軌不同, 本款導軌在展開時能夠提供強大的剛性, 使其成為動態應用的絕佳選擇。導軌無使用任何塑料部件, 因此適合用于高溫環境。單支SOWS-50導軌每公尺重5.43kg。
SOWS-50導軌也可以安裝在短軸上使用(平躺), 但負載能力將會下降60~80%。行程也可以在載重能力些許下降的情況下客制至最高70%。請與我們聯系以選擇此不加價服務。
請容許4-5周生產時間，或與我們訂定庫存計劃。
產品編號 | 閉合長度 (mm) | 延展長度 (mm) | 最大載重 (kg) |
|---|---|---|---|
| 4015.SOWS050.0150 | 150mm | 75mm | 360kg |
| 4015.SOWS050.0200 | 200mm | 100mm | 380kg |
| 4015.SOWS050.0250 | 250mm | 125mm | 400kg |
| 4015.SOWS050.0300 | 300mm | 150mm | 420kg |
| 4015.SOWS050.0350 | 350mm | 175mm | 440kg |
| 4015.SOWS050.0400 | 400mm | 200mm | 460kg |
| 4015.SOWS050.0450 | 450mm | 225mm | 480kg |
| 4015.SOWS050.0500 | 500mm | 250mm | 470kg |
| 4015.SOWS050.0550 | 550mm | 275mm | 460kg |
| 4015.SOWS050.0600 | 600mm | 300mm | 450kg |
| 4015.SOWS050.0650 | 650mm | 325mm | 440kg |
| 4015.SOWS050.0700 | 700mm | 350mm | 430kg |
| 4015.SOWS050.0750 | 750mm | 375mm | 420kg |
| 4015.SOWS050.0800 | 800mm | 400mm | 400kg |
| 4015.SOWS050.0850 | 850mm | 425mm | 380kg |
| 4015.SOWS050.0900 | 900mm | 450mm | 360kg |
| 4015.SOWS050.0950 | 950mm | 475mm | 340kg |
| 4015.SOWS050.1000 | 1000mm | 500mm | 320kg |
| 4015.SOWS050.1050 | 1050mm | 525mm | 310kg |
| 4015.SOWS050.1100 | 1100mm | 550mm | 300kg |
| 4015.SOWS050.1150 | 1150mm | 575mm | 290kg |
| 4015.SOWS050.1200 | 1200mm | 600mm | 280kg |
| 4015.SOWS050.1250 | 1250mm | 625mm | 270kg |
| 4015.SOWS050.1300 | 1300mm | 650mm | 260kg |
| 4015.SOWS050.1350 | 1350mm | 675mm | 250kg |
| 4015.SOWS050.1400 | 1400mm | 700mm | 240kg |
| 4015.SOWS050.1450 | 1450mm | 725mm | 230kg |
| 4015.SOWS050.1500 | 1500mm | 750mm | 220kg |
| 4015.SOWS050.1550 | 1550mm | 775mm | 210kg |
| 4015.SOWS050.1600 | 1600mm | 800mm | 200kg |
| 4015.SOWS050.1650 | 1650mm | 825mm | 190kg |
| 4015.SOWS050.1700 | 1700mm | 850mm | 180kg |
| 4015.SOWS050.1750 | 1750mm | 875mm | 170kg |
| 4015.SOWS050.1800 | 1800mm | 900mm | 160kg |
| 4015.SOWS050.1850 | 1850mm | 925mm | 150kg |
| 4015.SOWS050.1900 | 1900mm | 950mm | 140kg |
| 4015.SOWS050.1950 | 1950mm | 975mm | 130kg |
| 4015.SOWS050.2000 | 2000mm | 1000mm | 120kg |
SOWS50 length 200mm- 3D STEP FILE -
4015.SOWS050.0200
SOWS50 length 250mm- 3D STEP FILE -
4015.SOWS050.0250
SOWS50 length 300mm- 3D STEP FILE -
4015.SOWS050.0300
SOWS50 length 350mm- 3D STEP FILE -
4015.SOWS050.0350
SOWS50 length 400mm- 3D STEP FILE -
4015.SOWS050.0400
SOWS50 length 450mm- 3D STEP FILE -
4015.SOWS050.0450
SOWS50 length 500mm- 3D STEP FILE -
4015.SOWS050.0500
SOWS50 length 550mm- 3D STEP FILE -
4015.SOWS050.0550
SOWS50 length 600mm- 3D STEP FILE -
4015.SOWS050.0600
SOWS50 length 650mm- 3D STEP FILE -
4015.SOWS050.0650
SOWS50 length 700mm- 3D STEP FILE -
4015.SOWS050.0700
SOWS50 length 750mm- 3D STEP FILE -
4015.SOWS050.0750
SOWS50 length 800mm- 3D STEP FILE -
4015.SOWS050.0800
SOWS50 length 850mm- 3D STEP FILE -
4015.SOWS050.0850
SOWS50 length 900mm- 3D STEP FILE -
4015.SOWS050.0900
SOWS50 length 950mm- 3D STEP FILE -
4015.SOWS050.0950
SOWS50 length 1000mm- 3D STEP FILE -
4015.SOWS050.1000
SOWS50 length 1050mm- 3D STEP FILE -
4015.SOWS050.1050
SOWS50 length 1100mm- 3D STEP FILE -
4015.SOWS050.1100
SOWS50 length 1150mm- 3D STEP FILE -
4015.SOWS050.1150
SOWS50 length 1200mm- 3D STEP FILE -
4015.SOWS050.1200
SOWS50 length 1250mm- 3D STEP FILE -
4015.SOWS050.1250
SOWS50 length 1300mm- 3D STEP FILE -
4015.SOWS050.1300
SOWS50 length 1350mm- 3D STEP FILE -
4015.SOWS050.1350
SOWS50 length 1400mm- 3D STEP FILE -
4015.SOWS050.1400
SOWS50 length 1450mm- 3D STEP FILE -
4015.SOWS050.1450
SOWS50 length 1500mm- 3D STEP FILE -
4015.SOWS050.1500
SOWS50 length 1550mm- 3D STEP FILE -
4015.SOWS050.1550
SOWS50 length 1650mm- 3D STEP FILE -
4015.SOWS050.1600
SOWS50 length 1600mm- 3D STEP FILE -
4015.SOWS050.1650
SOWS50 length 1700mm- 3D STEP FILE -
4015.SOWS050.1700
SOWS50 length 1750mm- 3D STEP FILE -
4015.SOWS050.1750
SOWS50 length 1800mm- 3D STEP FILE -
4015.SOWS050.1800
SOWS50 length 1850mm- 3D STEP FILE -
4015.SOWS050.1850
SOWS50 length 1900mm- 3D STEP FILE -
4015.SOWS050.1900
SOWS50 length 1950mm- 3D STEP FILE -
4015.SOWS050.1950
SOWS50 length 2000mm- 3D STEP FILE -
4015.SOWS050.2000
