4015.OWS045 (80-270kg)

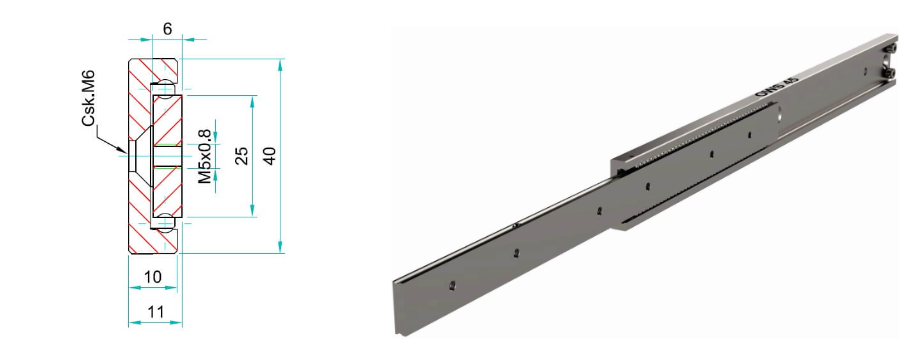

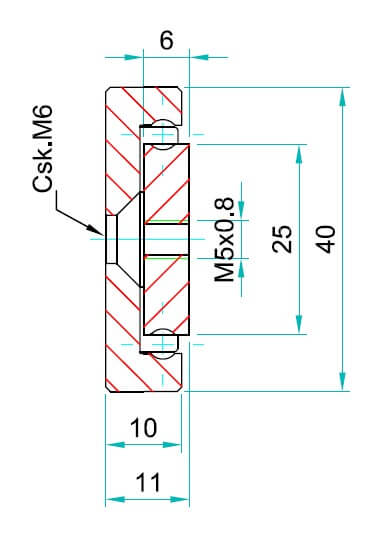

| 安裝間隙: | 11mm |
| 高度: | 40mm |
| 閉合長度: | 150-1200mm |
| 延展長度: | 75-600mm |
| 最大載重: | 80-270 kg/pair |
| 滑軌節數: | 2 |
| 延展程度: | Partial |
| 材質: | C45 steel |
| 抗震動性: | 8 |

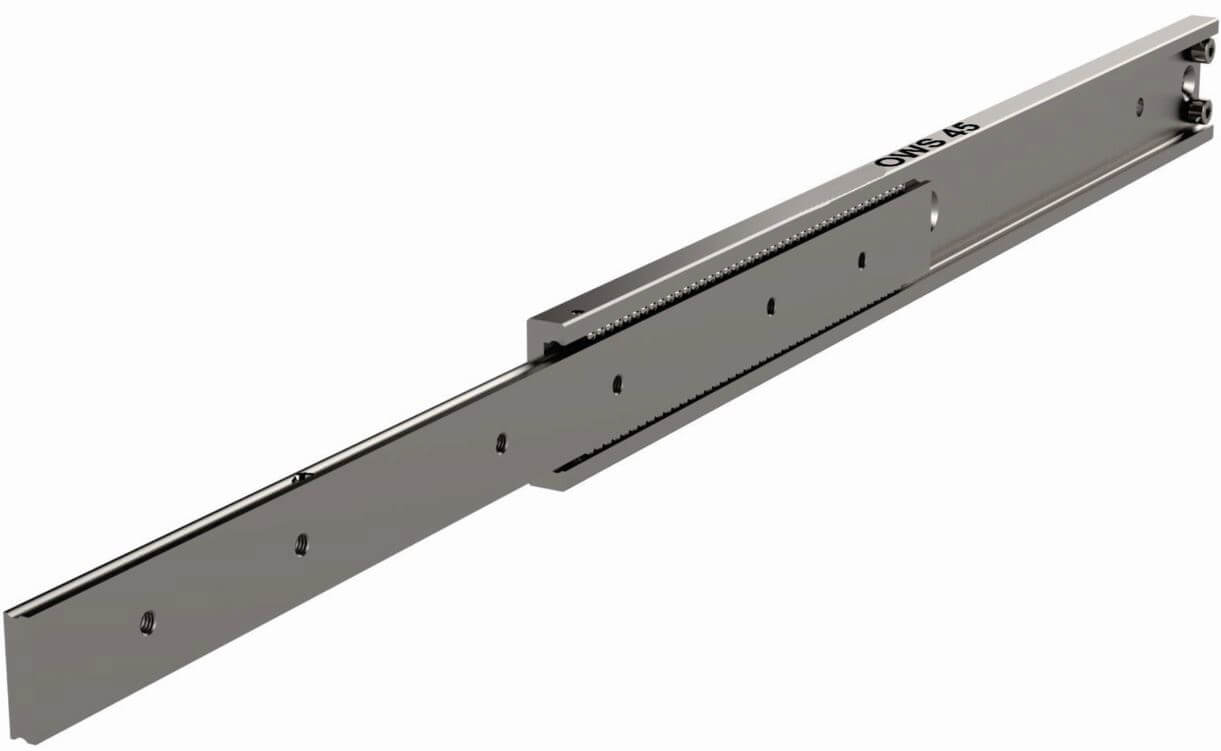

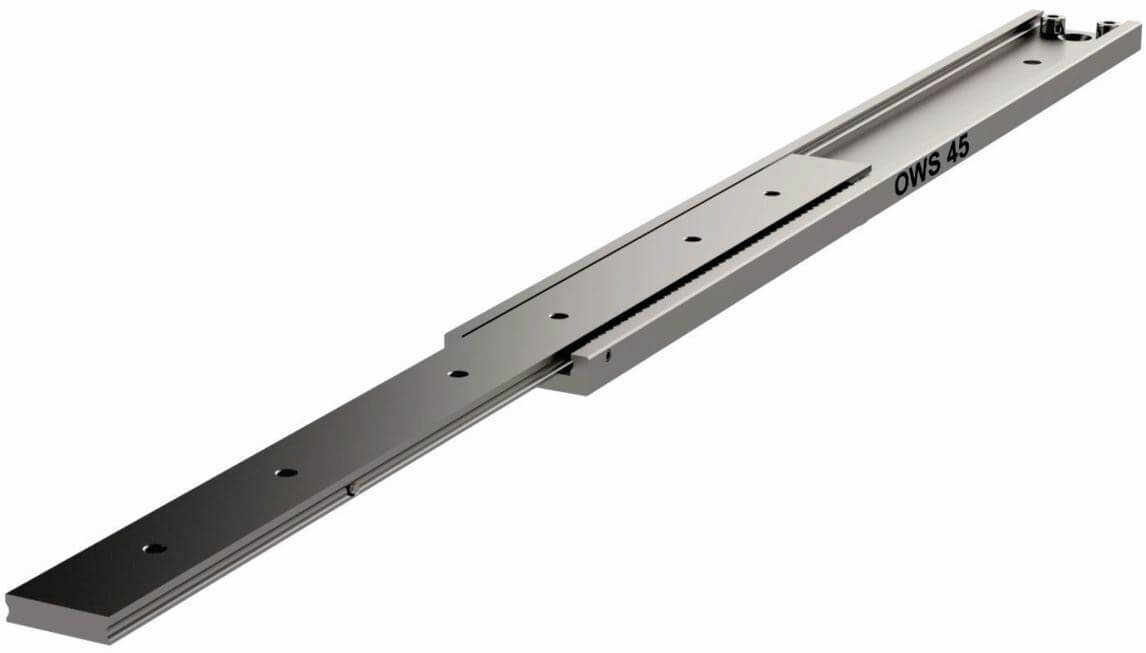

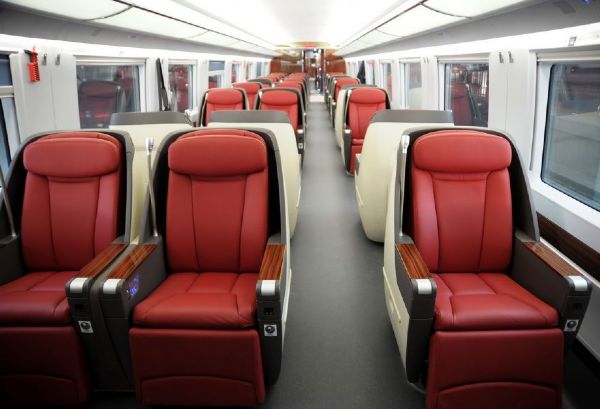

OWS-45是一款強壯的部分延展導軌, 被設計于在限縮空間中發揮最大負載。特別適合使用于火車和軍事座椅系統, 同時也可以套用在會出現扭力的應用。
本款導軌行程50%, 載重能力80-270kg/對, 導軌在550mm長可以延展275mm, 載重達到270kg。由兩節冷抽鋼制成, 珠軌經過精密加工，OWS-45導軌在閉合靜置的情況下有相當好的抗震抗沖擊性能，因此適合安裝于車載環境應用。導軌在展開時也能夠提供強大的剛性，使其成為支撐動態負載應用和手動抽拉裝置的絕佳選擇。
OWS-45導軌也可以安裝在短軸上使用(平躺), 但負載能力將會下降60~80%。行程也可以在載重能力些許下降的情況下客制至最高70%。請與我們聯系以選擇此不加價服務。
本款導軌由符合EN 10277的冷抽鋼C45E+C制成。珠槽采用雷射切割的鍍鋅板，鋼珠為符合DIN 5401的C85 G100規格。單支導軌每公尺重3.21kg。
導軌為單支報價及出售。負載能力數值則為成對計算(一對兩支導軌)。OWS-45及OWST-45型號導軌為接單生產，請容許3-4周生產時間，或與我們訂定庫存計劃。
產品編號 | 閉合長度 (mm) | 延展長度 (mm) | 最大載重 (kg) |
|---|---|---|---|
| 4015.OWS045.0150 | 150mm | 75mm | 80kg |
| 4015.OWS045.0200 | 200mm | 100mm | 90kg |
| 4015.OWS045.0250 | 250mm | 125mm | 110kg |
| 4015.OWS045.0300 | 300mm | 150mm | 130kg |
| 4015.OWS045.0350 | 350mm | 175mm | 150kg |
| 4015.OWS045.0400 | 400mm | 200mm | 180kg |
| 4015.OWS045.0450 | 450mm | 225mm | 240kg |
| 4015.OWS045.0500 | 500mm | 250mm | 260kg |
| 4015.OWS045.0550 | 550mm | 275mm | 270kg |
| 4015.OWS045.0600 | 600mm | 300mm | 260kg |
| 4015.OWS045.0650 | 650mm | 325mm | 250kg |
| 4015.OWS045.0700 | 700mm | 350mm | 240kg |
| 4015.OWS045.0750 | 750mm | 375mm | 230kg |
| 4015.OWS045.0800 | 800mm | 400mm | 220kg |
| 4015.OWS045.0850 | 850mm | 425mm | 210kg |
| 4015.OWS045.0900 | 900mm | 450mm | 200kg |
| 4015.OWS045.0950 | 950mm | 475mm | 190kg |
| 4015.OWS045.1000 | 1000mm | 500mm | 180kg |
| 4015.OWS045.1050 | 1050mm | 525mm | 160kg |
| 4015.OWS045.1100 | 1100mm | 550mm | 140kg |
| 4015.OWS045.1150 | 1150mm | 575mm | 120kg |
| 4015.OWS045.1200 | 1200mm | 600mm | 100kg |
