供應全球優質的滑動承載延伸系統
4015.KDTS080 (120-300kg)

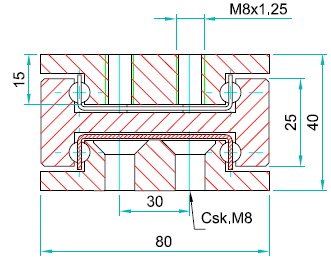

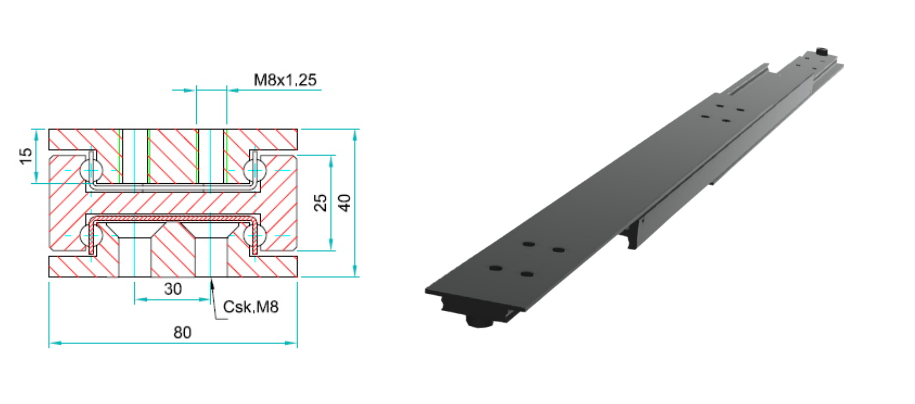

| 安裝間隙: | 80mm |
| 高度: | 40mm |
| 閉合長度: | 200-1600mm |
| 延展長度: | 200-1600mm |
| 最大載重: | 120-300 kg/pair |
| 滑軌節數: | 3 |
| 延展程度: | Total |
| 材質: | C45 steel |
| 抗震動性: | 8 |

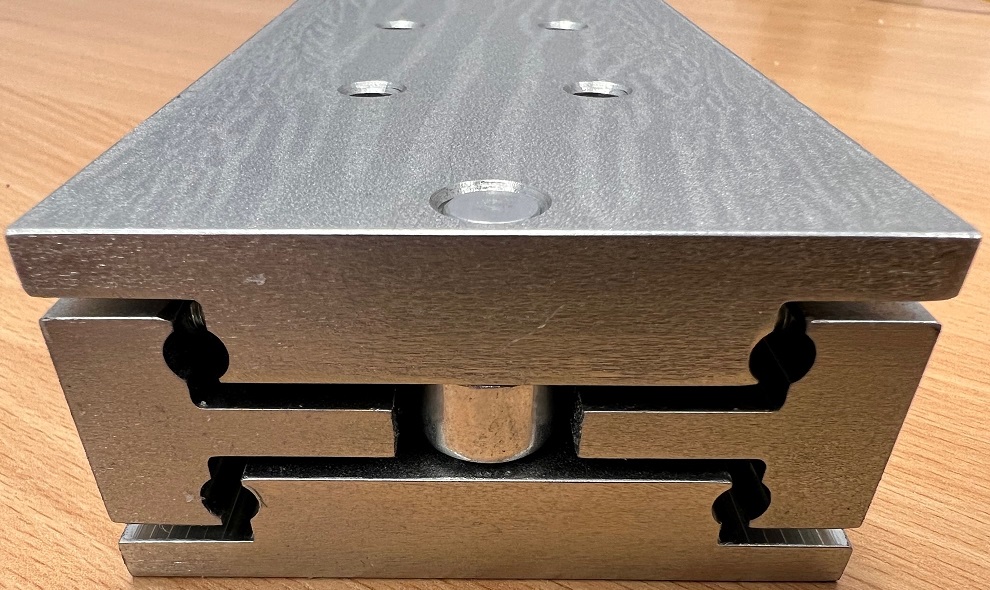

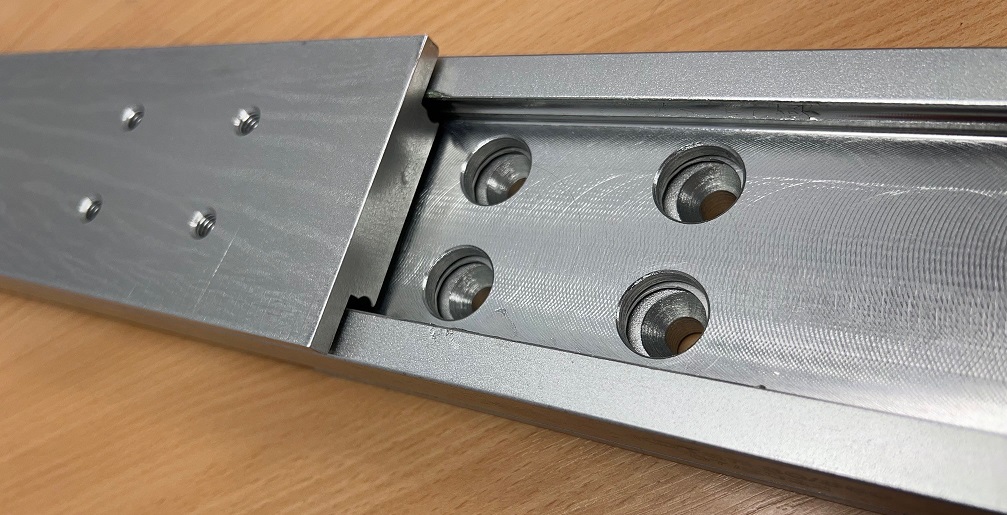

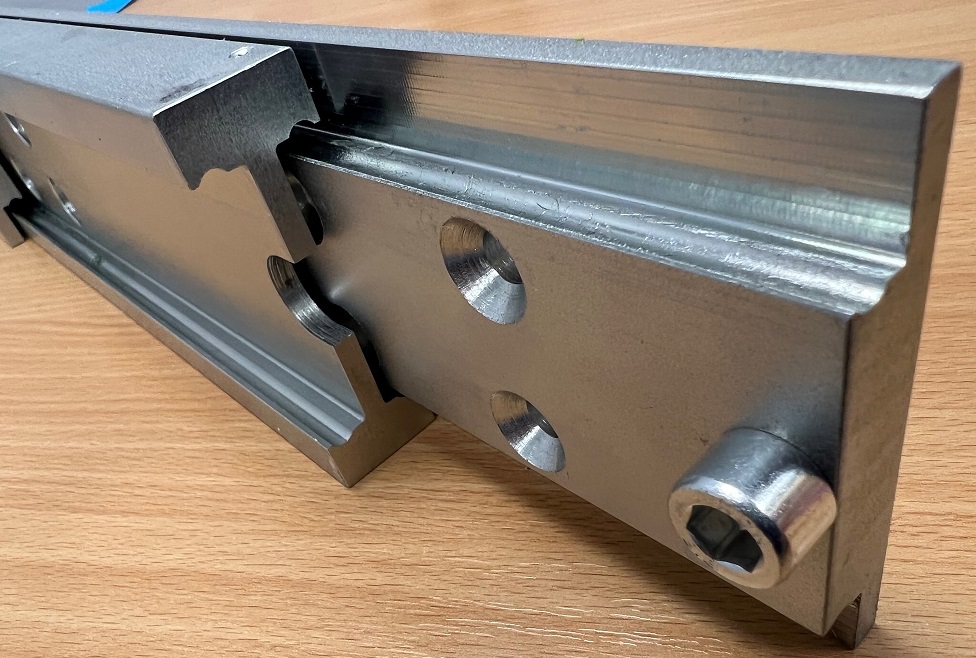

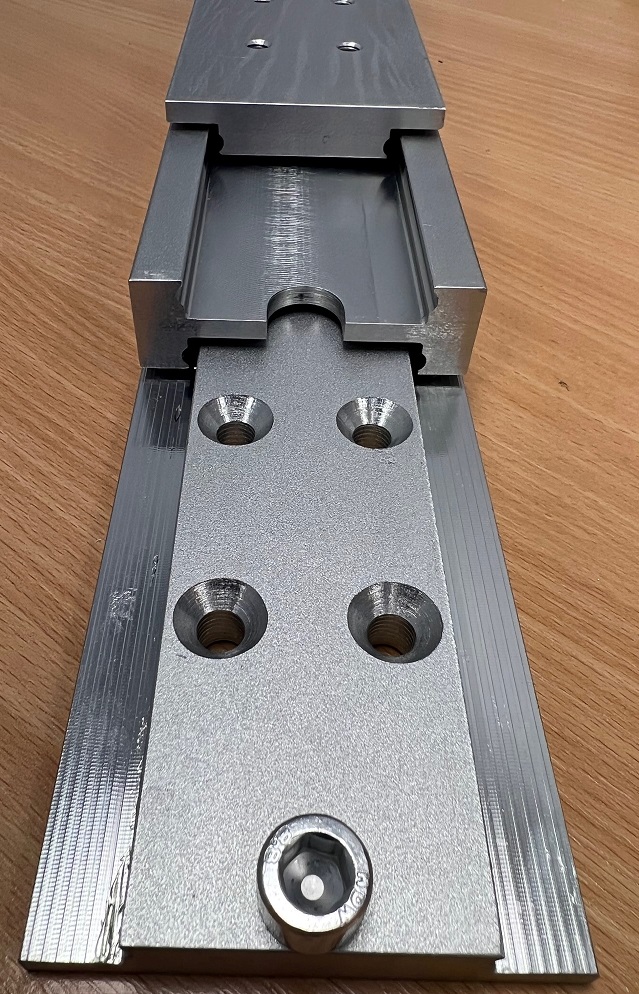

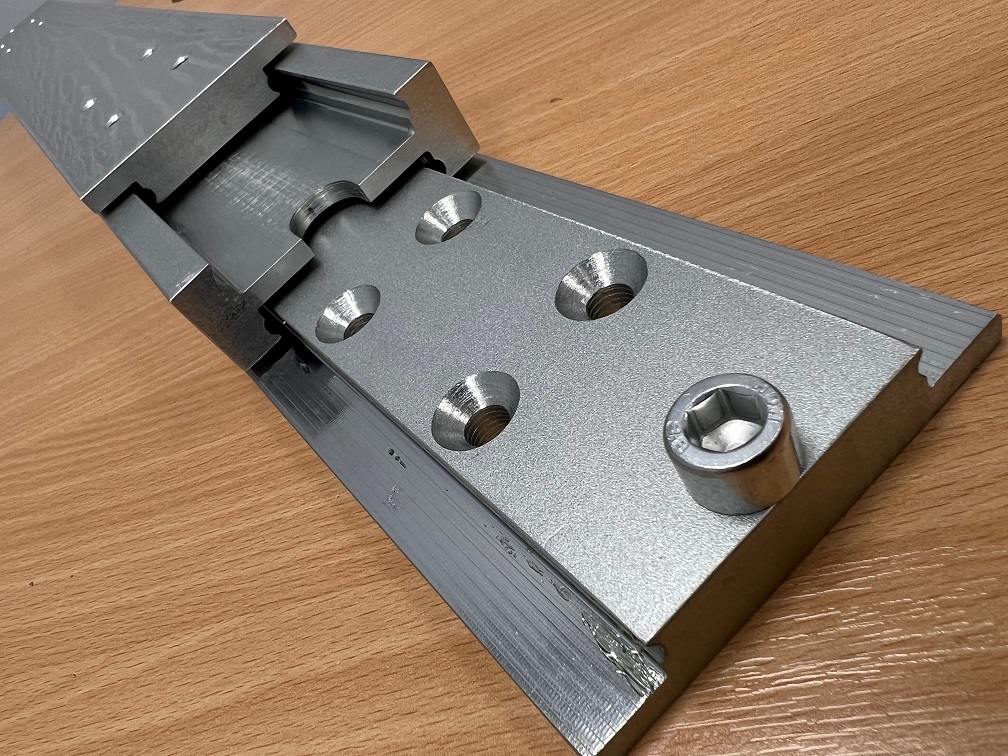

KDTS-80 設計于安裝在重物底部，特別適用于卡車地板上，作為底座安裝導軌。擅長利用限縮空間中發揮最大負載。底部軌道帶皿頭孔，可固定在地板上，而頂部軌道帶有螺紋，可將發電機、泵架或大抽屜安裝于上方。包圍軌道的外輪廓不僅增加了負載能力，并且減少了在導軌短軸受力操作時臟污進入軌道的可能性。
KDTS 導軌也適用于工業座椅和軍用/緊急車輛收納設備，其在需要抗扭矩能力的應用中廣泛使用。此導軌提供不銹鋼316L材質選項，故可以適應海洋環境。

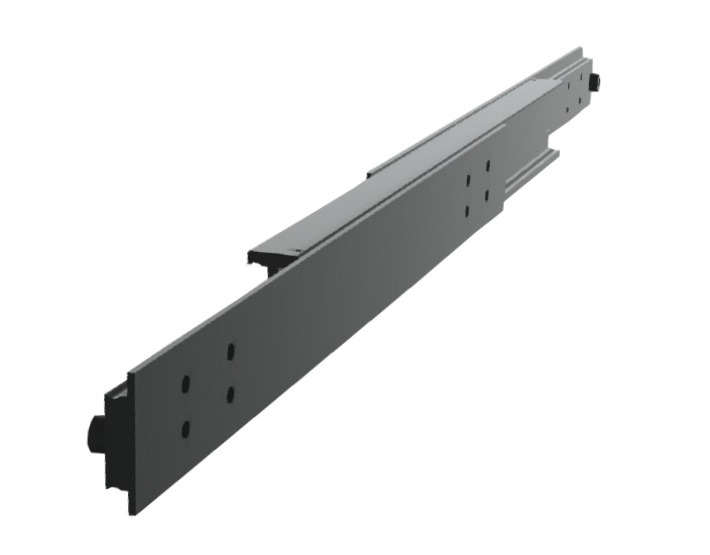

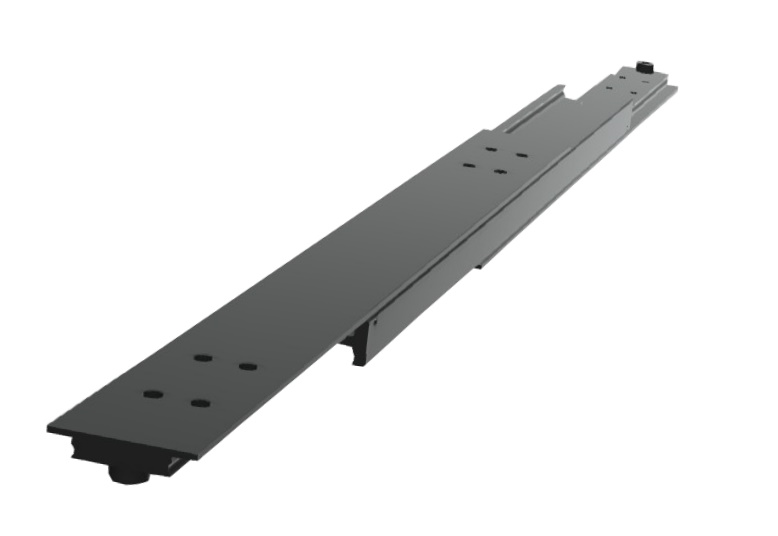

本款導軌行程100%, 載重能力120-300kg/對, 導軌在550mm長可以向前向后延展550mm, 載重達到290kg。由三節冷抽鋼制成, 并裝配珠槽及鋼珠。KDTS-80導軌在閉合靜置的情況下有相當好的抗震抗沖擊性能以承受動態負載, 因此適合安裝于車載環境應用。這是一款非常堅固的導軌, 采用工字梁結構, 提供軸向和徑向扭矩負載的高抗性, 以達成延展后最小化撓曲和操作力。
我們也能藉由客制閉合長度、延展長度、安裝孔、表面處理、不銹鋼珠/珠槽以提供額外的產品變化。KDTS-80導軌也可以安裝在主軸上使用(直立), 負載能力將會增加至標準DTS的安裝性能。行程也可以在下垂量增加的情況下客制至最高120%。請與我們聯系以選擇此不加價服務。
制造流程符合ISO9001-2015，本款導軌由符合EN 10277的冷抽鋼C45E+C制成。珠槽采用雷射切割的鍍鋅板，鋼珠為符合DIN 5401的C85 G100規格。Professional系列碳鋼導軌通過RoHS & REACH認證，且受惠于我們自行投資的先進電解堿性鋅電鍍?cè)O(shè)備，導軌表面受到10-12微米的鍍鋅層保護，在DIN EN ISO 9227中性鹽霧測試中表現優異，120小時內無白銹，1032小時內無紅銹。
單支導軌每公尺重21.4kg。
KDTS-80導軌為接單生產，請容許3-4周生產時間，或與我們訂定庫存計劃。
產品編號 | 閉合長度 (mm) | 延展長度 (mm) | 最大載重 (kg) |
|---|---|---|---|
| 4015.KDTS080.0200 | 200mm | 200mm | 240kg |
| 4015.KDTS080.0250 | 250mm | 250mm | 240kg |
| 4015.KDTS080.0300 | 300mm | 300mm | 245kg |
| 4015.KDTS080.0350 | 350mm | 350mm | 250kg |
| 4015.KDTS080.0400 | 400mm | 400mm | 260kg |
| 4015.KDTS080.0450 | 450mm | 450mm | 270kg |
| 4015.KDTS080.0500 | 500mm | 500mm | 280kg |
| 4015.KDTS080.0550 | 550mm | 550mm | 290kg |
| 4015.KDTS080.0600 | 600mm | 600mm | 300kg |
| 4015.KDTS080.0650 | 650mm | 650mm | 290kg |
| 4015.KDTS080.0700 | 700mm | 700mm | 280kg |
| 4015.KDTS080.0750 | 750mm | 750mm | 270kg |
| 4015.KDTS080.0800 | 800mm | 800mm | 260kg |
| 4015.KDTS080.0850 | 850mm | 850mm | 250kg |
| 4015.KDTS080.0900 | 900mm | 900mm | 240kg |
| 4015.KDTS080.0950 | 950mm | 950mm | 220kg |
| 4015.KDTS080.1000 | 1000mm | 1000mm | 200kg |
| 4015.KDTS080.1050 | 1050mm | 1050mm | 180kg |
| 4015.KDTS080.1100 | 1100mm | 1100mm | 170kg |
| 4015.KDTS080.1150 | 1150mm | 1150mm | 165kg |
| 4015.KDTS080.1200 | 1200mm | 1200mm | 160kg |
| 4015.KDTS080.1250 | 1250mm | 1250mm | 155kg |
| 4015.KDTS080.1300 | 1300mm | 1300mm | 150kg |
| 4015.KDTS080.1350 | 1350mm | 1350mm | 145kg |
| 4015.KDTS080.1400 | 1400mm | 1400mm | 140kg |
| 4015.KDTS080.1450 | 1450mm | 1450mm | 135kg |
| 4015.KDTS080.1500 | 1500mm | 1500mm | 130kg |
| 4015.KDTS080.1550 | 1550mm | 1550mm | 125kg |
| 4015.KDTS080.1600 | 1600mm | 1600mm | 120kg |
KDTS80 length 250mm- 3D STEP FILE -
KDTS80-250
KDTS80 length 200mm- 3D STEP FILE -
KDTS80-300
KDTS80 length 350mm- 3D STEP FILE -
KDTS80-350
KDTS80 length 400mm- 3D STEP FILE -
KDTS80-400
KDTS80 length 450mm- 3D STEP FILE -
KDTS80-450
KDTS80 length 500mm- 3D STEP FILE -
KDTS80-500
KDTS80 length 550mm- 3D STEP FILE -
KDTS80-550
KDTS80 length 600mm- 3D STEP FILE -
KDTS80-600
KDTS80 length 650mm- 3D STEP FILE -
KDTS80-650
KDTS80 length 700mm- 3D STEP FILE -
KDTS80-700
KDTS80 length 750mm- 3D STEP FILE -
KDTS80-750
KDTS80 length 800mm- 3D STEP FILE -
KDTS80-800
KDTS80 length 850mm- 3D STEP FILE -
KDTS80-850
KDTS80 length 900mm- 3D STEP FILE -
KDTS80-900
KDTS80 length 950mm- 3D STEP FILE -
KDTS80-950
KDTS80 length 1000mm- 3D STEP FILE -
KDTS80-1000
KDTS80 length 1050mm- 3D STEP FILE -
KDTS80-1050
KDTS80 length 1100mm- 3D STEP FILE -
KDTS80-1100
KDTS80 length 1150mm- 3D STEP FILE -
KDTS80-1150
KDTS80 length 1200mm- 3D STEP FILE -
KDTS80-1200
KDTS80 length 1250mm- 3D STEP FILE -
KDTS80-1250
KDTS80 length 1300mm- 3D STEP FILE -
KDTS80-1300
KDTS80 length 1350mm- 3D STEP FILE -
KDTS80-1350
KDTS80 length 1400mm- 3D STEP FILE -
KDTS80-1400
KDTS80 length 1450mm- 3D STEP FILE -
KDTS80-1450
KDTS80 length 1500mm- 3D STEP FILE -
KDTS80-1500
KDTS80 length 1550mm- 3D STEP FILE -
KDTS80-1550
KDTS80 length 1600mm- 3D STEP FILE -
KDTS80-1600
