供應全球優質的滑動承載延伸系統

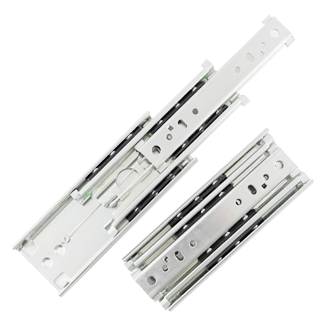

SHJY.7622.CONSLD (伸縮滑軌) - 180-250kg
| 安裝間隙: | 19.1mm |
| 高度: | 76.2mm |
| 閉合長度: | 203 - 1016mm |
| 延展長度: | 203 - 1016mm |
| 最大載重: | 180-250 kg/pair |
| 滑軌節數: | 3 |
| 延展程度: | Two-way full travel extension |
| 材質: | Cold rolled steel Q235 |
| 抗震動性: | 9 |

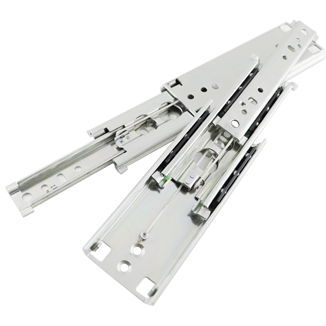

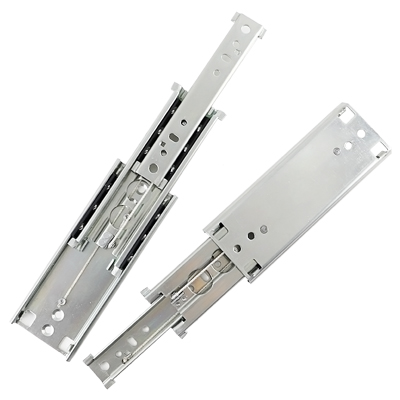

SHJY-7676是一款可向前向后完全延展的堅固伸縮導軌, 被設計于在限縮空間中發揮最大負載。經常被指定使用于重型發電機座和需雙向滑移的火車電池箱, 同時也可以套用在會出現扭力的應用。導軌裝配有特殊擺片以利各軌進行有順序的雙向滑移, 因此導軌以中心點閉合狀態作為收納位置, 內軌可由最前端展開位置滑移至反方向后端展開位置。
本款導軌雙向行程100%, 載重能力180-250kg/對, 導軌在450mm長可以向前向后延展450mm, 載重達到250kg。由三節冷抽鋼制成, 并裝配珠槽及鋼珠。SHJY-7676導軌在閉合靜置的情況下有相當好的抗震抗沖擊性能以承受動態負載, 因此適合安裝于車載環境應用。這是一款非常堅固的導軌, 采用工字梁結構, 提供軸向和同軸扭矩負載的高抗性, 以達成延展后最小化撓曲和操作力。
我們也能藉由客制閉合長度、延展長度、安裝孔、表面處理、不銹鋼珠/珠槽以提供額外的產品變化。SHJY-7676導軌也可以安裝在短軸上使用(平躺), 但負載能力將會下降60~80%。
我們不建議將標準品SHJY-7676導軌應用于機械取放物設備或穿梭車，在進行工廠校調適應和客戶實際應用測試核可前我們無法承諾生產, 此導軌受限于最大運行速度< 0.3m/s。
制造流程符合ISO9001-2015，本款導軌由符合EN 10277的冷抽鋼C45E+C制成。珠槽采用雷射切割的鍍鋅板，鋼珠為符合DIN 5401的C85 G100規格。JINGYINKEJI系列碳鋼導軌通過RoHS & REACH認證，且受惠于我們自行投資的先進電解堿性鋅電鍍設備，導軌表面受到10-12微米的鍍鋅層保護，在DIN EN ISO 9227中性鹽霧測試中表現優異，120小時內無白銹，1032小時內無紅銹。
請容許3-4周生產時間，或與我們訂定庫存計劃。
5117.SHJY7676.040
產品編號 | 閉合長度 (mm) | 延展長度 (mm) | 最大載重 (kg) |
|---|---|---|---|
| 5117.SHJY7676.008 | 203mm | 203mm | 200kg |
| 5117.SHJY7676.010 | 254mm | 254mm | 200kg |
| 5117.SHJY7676.012 | 305mm | 305mm | 220kg |
| 5117.SHJY7676.014 | 355mm | 355mm | 230kg |
| 5117.SHJY7676.016 | 406mm | 406mm | 230kg |
| 5117.SHJY7676.018 | 457mm | 457mm | 230kg |
| 5117.SHJY7676.020 | 508mm | 508mm | 230kg |
| 5117.SHJY7676.022 | 559mm | 559mm | 230kg |
| 5117.SHJY7676.024 | 610mm | 610mm | 230kg |
| 5117.SHJY7676.026 | 660mm | 660mm | 230kg |
| 5117.SHJY7676.028 | 711mm | 711mm | 230kg |
| 5117.SHJY7676.030 | 762mm | 762mm | 225kg |
| 5117.SHJY7676.032 | 813mm | 813mm | 220kg |
| 5117.SHJY7676.034 | 864mm | 864mm | 210kg |
| 5117.SHJY7676.036 | 914mm | 914mm | 200kg |
| 5117.SHJY7676.038 | 965mm | 965mm | 180kg |
| 5117.SHJY7676.040 | 1016mm | 1016mm | 160kg |
| 5117.SHJY7676.042 | 1067mm | 1067mm | 155kg |
| 5117.SHJY7676.044 | 1118mm | 1118mm | 150kg |
| 5117.SHJY7676.046 | 1168mm | 1168mm | 145kg |
| 5117.SHJY7676.048 | 1219mm | 1219mm | 140kg |
| 5117.SHJY7676.050 | 1270mm | 1270mm | 135kg |
| 5117.SHJY7676.052 | 1321mm | 1321mm | 130kg |
| 5117.SHJY7676.054 | 1372mm | 1372mm | 125kg |
| 5117.SHJY7676.056 | 1422mm | 1422mm | 120kg |
| 5117.SHJY7676.058 | 1473mm | 1473mm | 115kg |
| 5117.SHJY7676.060 | 1524mm | 1524mm | 110kg |
SHJY.5117.7676.010 length 254mm- 3D STEP FILE -
5117.SHJY7676.010
SHJY.5117.7676.012 length 304.8mm- 3D STEP FILE -
5117.SHJY7676.012
SHJY.5117.7676.014 length 355.6mm- 3D STEP FILE -
5117.SHJY7676.014
SHJY.5117.7676.016 length 406.4mm- 3D STEP FILE -
5117.SHJY7676.016
SHJY.5117.7676.018 length 457.2mm- 3D STEP FILE -
5117.SHJY7676.018
SHJY.5117.7676.20 length 508mm- 3D STEP FILE -
5117.SHJY7676.020
SHJY.5117.7676.022 length 550mm- 3D STEP FILE -
5117.SHJY7676.022
SHJY.5117.7676.024 length 609mm- 3D STEP FILE -
5117.SHJY7676.024
SHJY.5117.7676.026 length 660.4mm- 3D STEP FILE -
5117.SHJY7676.026
SHJY.5117.7676.028 length 711.2mm- 3D STEP FILE -
5117.SHJY7676.028
SHJY.5117.7676.030 length 762mm- 3D STEP FILE -
5117.SHJY7676.030
SHJY.5117.7676.032 length 812.8mm- 3D STEP FILE -
5117.SHJY7676.032
SHJY.5117.7676.034 length 863.6mm- 3D STEP FILE -
5117.SHJY7676.034
SHJY.5117.7676.036 length 914.4mm- 3D STEP FILE -
5117.SHJY7676.036
SHJY.5117.7676.038 length 965.2mm- 3D STEP FILE -
5117.SHJY7676.038
SHJY.5117.7676.040 length 1016mm- 3D STEP FILE -
5117.SHJY7676.040
