供應全球優質的滑動承載延伸系統
4015.DTSB060 (180-600kg)

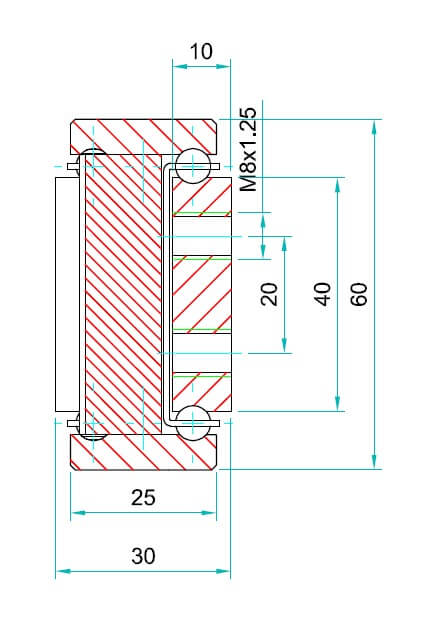

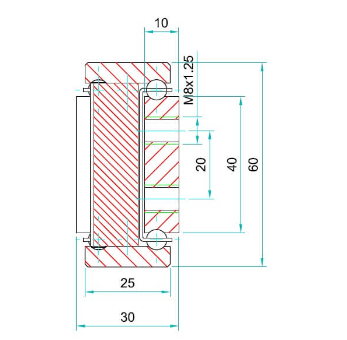

| 安裝間隙: | 30mm |
| 高度: | 60mm |
| 閉合長度: | 200-2000mm |
| 延展長度: | 200-2000mm |
| 最大載重: | 180-600 kg/pair |
| 滑軌節數: | 3 |
| 延展程度: | Bi-Directional |
| 材質: | C45 steel |
| 抗震動性: | 8 |

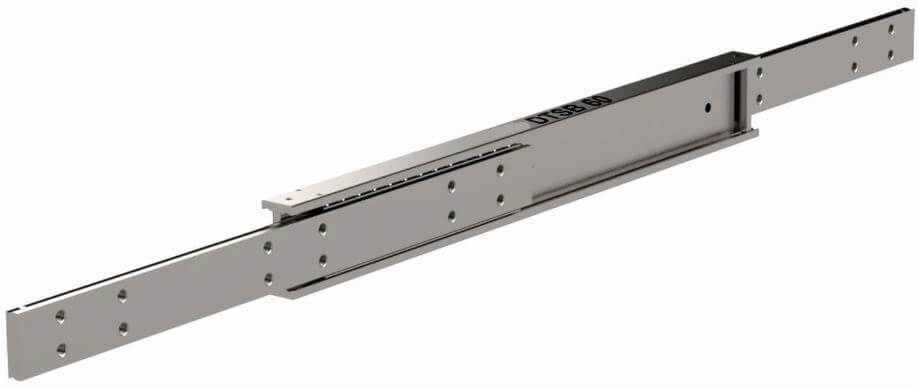

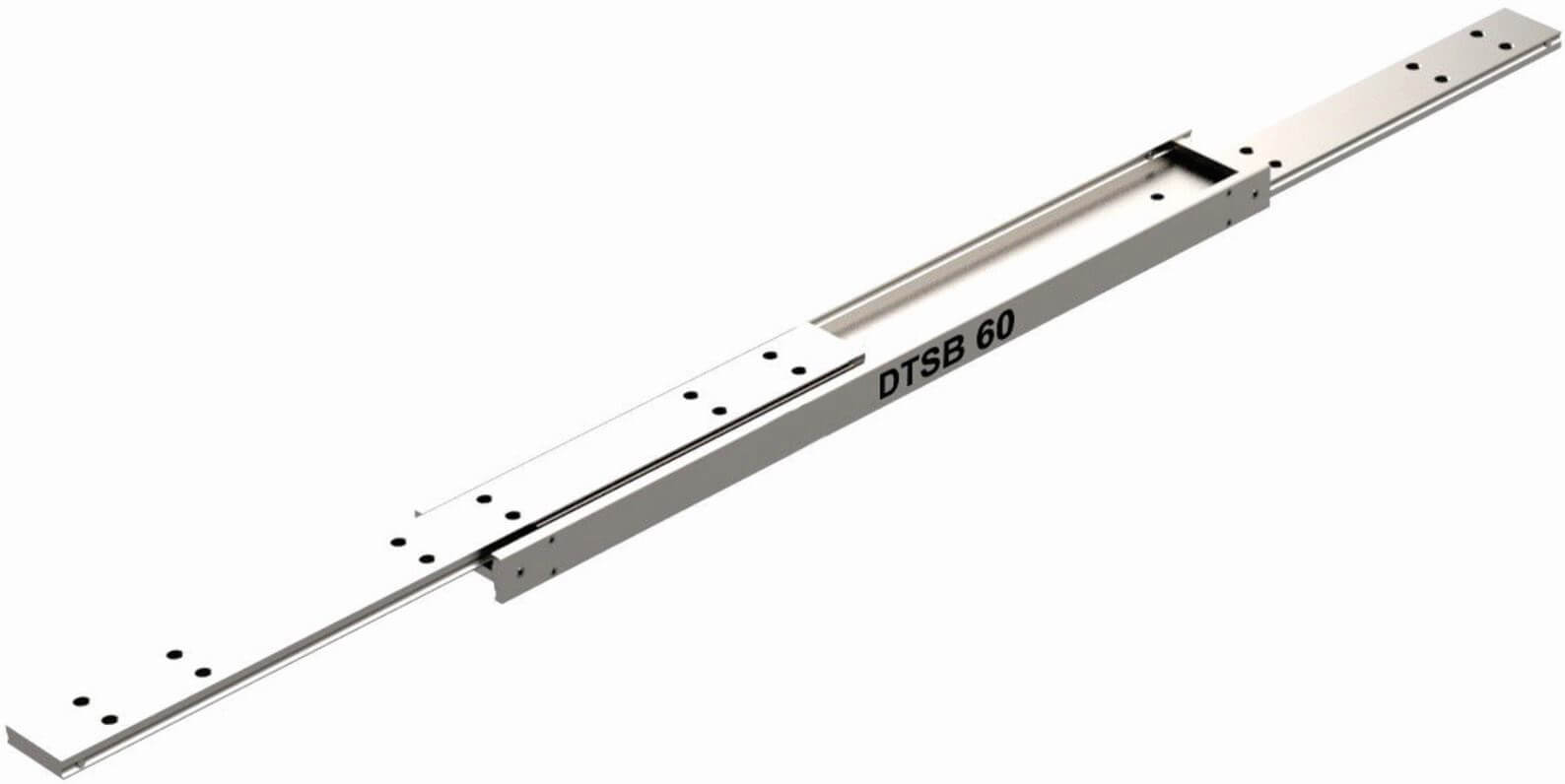

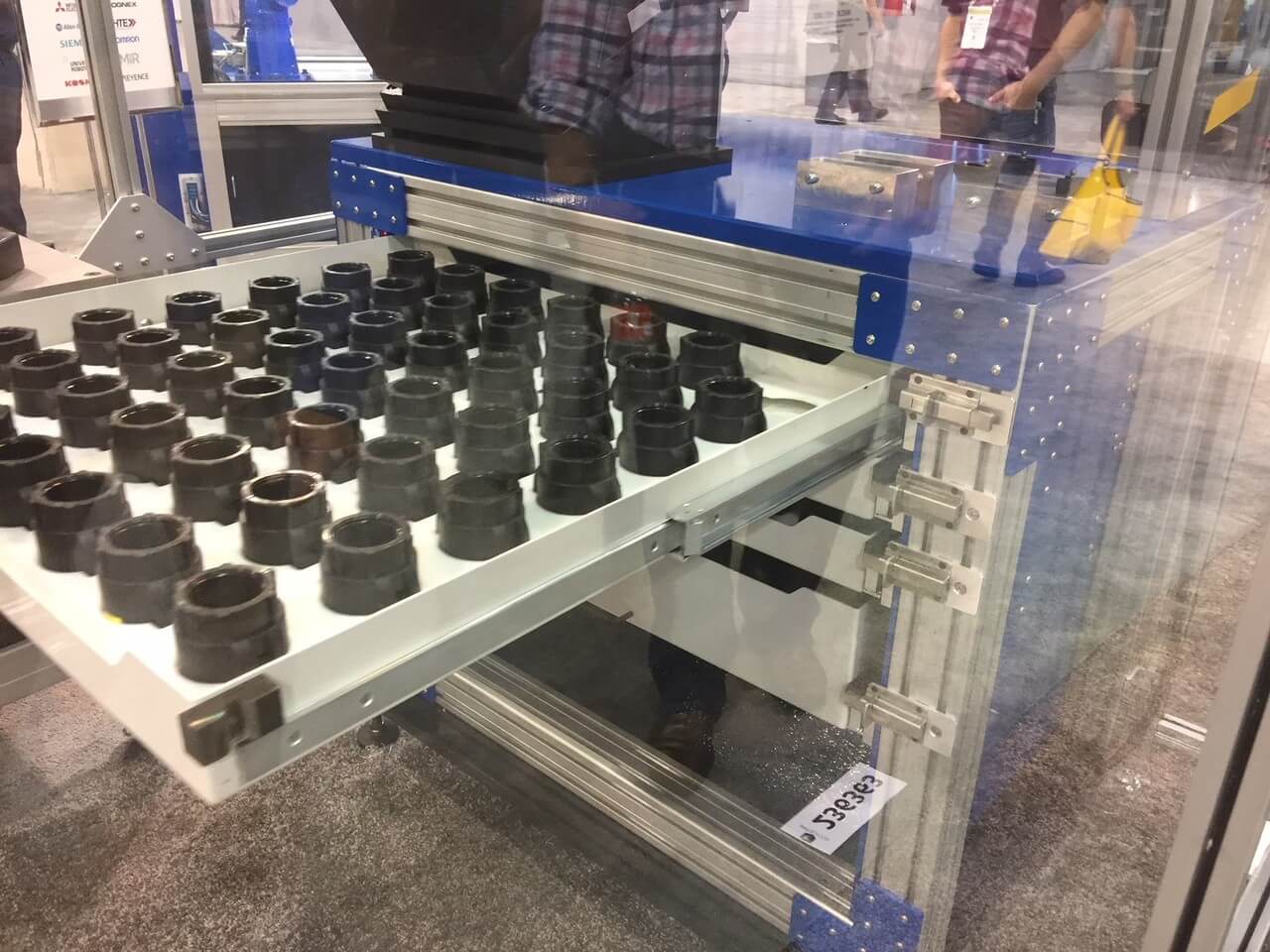

DTSB-60是一款可向前向后完全延展的堅固伸縮導軌, 被設計于在限縮空間中發揮最大負載。特別適合使用于需從車體兩側皆可取得的設備抽屜和需雙向滑移的機器護欄, 同時也可以套用在會出現扭力的應用。導軌裝配有特殊擺片以利各軌進行有順序的雙向滑移, 因此導軌以中心點閉合狀態作為收納位置, 內軌可由最前端展開位置滑移至反方向后端展開位置。

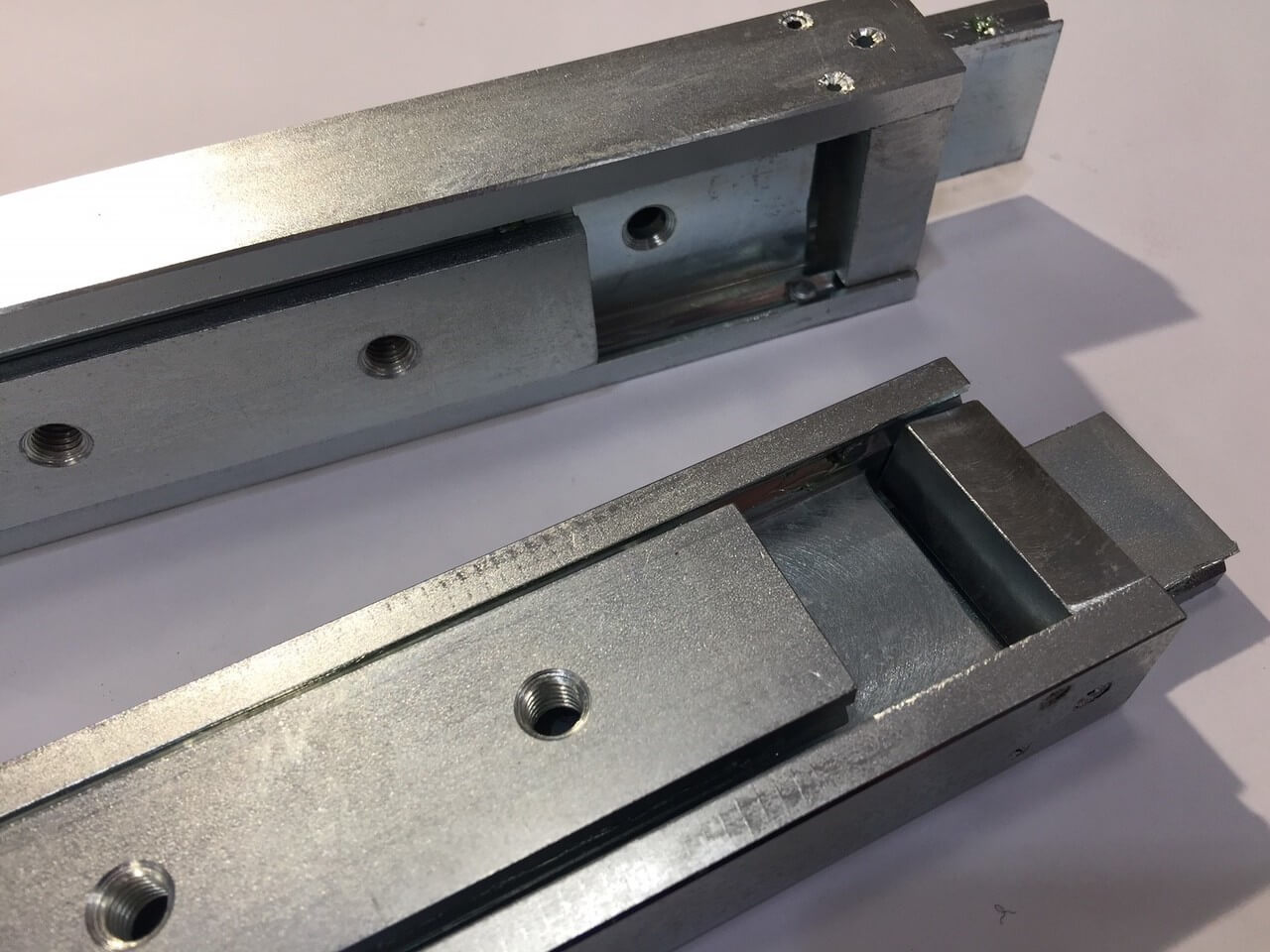

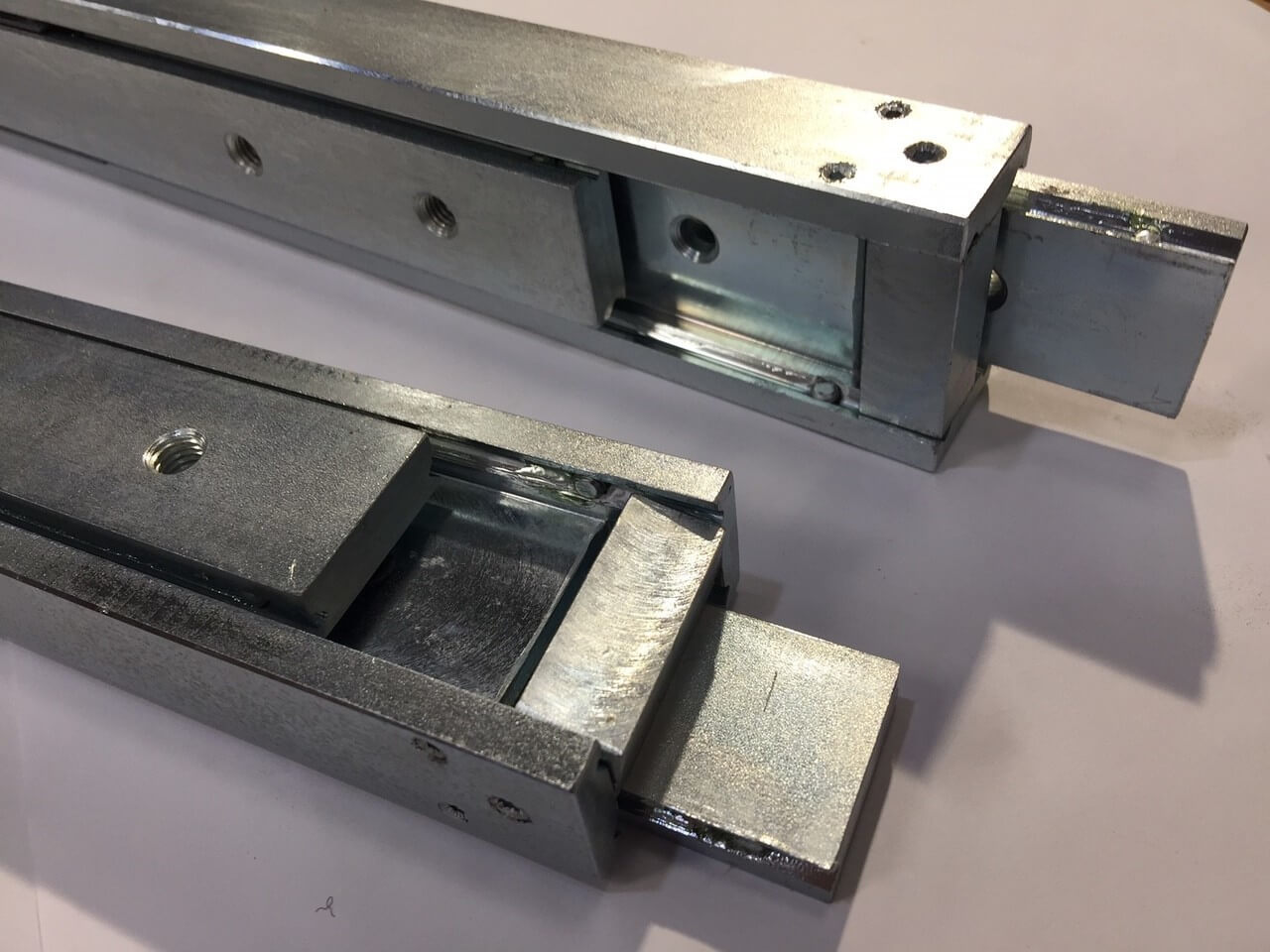

本款導軌雙向行程100%, 載重能力180-600kg/對, 導軌在550mm長可以向前向后延展550mm, 載重達到550kg。由三節冷抽鋼制成, 并裝配珠槽及鋼珠。DTSB導軌在閉合靜置的情況下有相當好的抗震抗沖擊性能以承受動態負載, 因此適合安裝于車載環境應用。這是一款非常堅固的導軌, 采用工字梁結構, 提供軸向和同軸扭矩負載的高抗性, 以達成延展后最小化撓曲和操作力。
我們也能藉由客制閉合長度、延展長度、安裝孔、表面處理、不銹鋼珠/珠槽以提供額外的產品變化。DTSB-60導軌也可以安裝在短軸上使用(平躺), 但負載能力將會下降60~80%。
我們不建議將標準品DTSB導軌應用于機械取放物設備或穿梭車，在進行工廠校調適應和客戶實際應用測試核可前我們無法承諾生產, 此導軌受限于最大運行速度< 0.3m/s。我們的 SAIBO TDB-43LK雙向?qū)к?/a> 專為機械取放物設備及穿梭車而設計, 最大運行速度可達0.8m/s。相較于歐洲其他競品, 更具價格競爭力。
制造流程符合ISO9001-2015，本款導軌由符合EN 10277的冷抽鋼C45E+C制成。珠槽采用雷射切割的鍍鋅板，鋼珠為符合DIN 5401的C85 G100規格。Professional系列碳鋼導軌通過RoHS & REACH認證，且受惠于我們自行投資的先進電解堿性鋅電鍍?cè)O(shè)備，導軌表面受到10-12微米的鍍鋅層保護，在DIN EN ISO 9227中性鹽霧測試中表現優異，120小時內無白銹，1032小時內無紅銹。
單支導軌每公尺重10.36kg。
請容許3-4周生產時間，或與我們訂定庫存計劃。
產品編號 | 閉合長度 (mm) | 延展長度 (mm) | 最大載重 (kg) |
|---|---|---|---|
| 4015.DTSB060.0200 | 200mm | 200mm | 450kg |
| 4015.DTSB060.0250 | 250mm | 250mm | 470kg |
| 4015.DTSB060.0300 | 300mm | 300mm | 480kg |
| 4015.DTSB060.0350 | 350mm | 350mm | 490kg |
| 4015.DTSB060.0400 | 400mm | 400mm | 500kg |
| 4015.DTSB060.0450 | 450mm | 450mm | 520kg |
| 4015.DTSB060.0500 | 500mm | 500mm | 530kg |
| 4015.DTSB060.0550 | 550mm | 550mm | 550kg |
| 4015.DTSB060.0600 | 600mm | 600mm | 560kg |
| 4015.DTSB060.0650 | 650mm | 650mm | 570kg |
| 4015.DTSB060.0700 | 700mm | 700mm | 580kg |
| 4015.DTSB060.0750 | 750mm | 750mm | 590kg |
| 4015.DTSB060.0800 | 800mm | 800mm | 600kg |
| 4015.DTSB060.0850 | 850mm | 850mm | 590kg |
| 4015.DTSB060.0900 | 900mm | 900mm | 580kg |
| 4015.DTSB060.0950 | 950mm | 950mm | 570kg |
| 4015.DTSB060.1000 | 1000mm | 1000mm | 560kg |
| 4015.DTSB060.1050 | 1050mm | 1050mm | 540kg |
| 4015.DTSB060.1100 | 1100mm | 1100mm | 520kg |
| 4015.DTSB060.1150 | 1150mm | 1150mm | 510kg |
| 4015.DTSB060.1200 | 1200mm | 1200mm | 500kg |
| 4015.DTSB060.1250 | 1250mm | 1250mm | 480kg |
| 4015.DTSB060.1300 | 1300mm | 1300mm | 460kg |
| 4015.DTSB060.1350 | 1350mm | 1350mm | 440kg |
| 4015.DTSB060.1400 | 1400mm | 1400mm | 420kg |
| 4015.DTSB060.1450 | 1450mm | 1450mm | 400kg |
| 4015.DTSB060.1500 | 1500mm | 1500mm | 380kg |
| 4015.DTSB060.1550 | 1550mm | 1550mm | 350kg |
| 4015.DTSB060.1600 | 1600mm | 1600mm | 330kg |
| 4015.DTSB060.1650 | 1650mm | 1650mm | 310kg |
| 4015.DTSB060.1700 | 1700mm | 1700mm | 290kg |
| 4015.DTSB060.1750 | 1750mm | 1750mm | 280kg |
| 4015.DTSB060.1800 | 1800mm | 1800mm | 260kg |
| 4015.DTSB060.1850 | 1850mm | 1850mm | 240kg |
| 4015.DTSB060.1900 | 1900mm | 1900mm | 220kg |
| 4015.DTSB060.1950 | 1950mm | 1950mm | 200kg |
| 4015.DTSB060.2000 | 2000mm | 2000mm | 180kg |
DTSB60 length 200mm- 3D STEP FILE -
4015.DTSB060.0200
DTSB60 length 250mm- 3D STEP FILE -
4015.DTSB060.0250
DTSB60 length 300mm- 3D STEP FILE -
4015.DTSB060.0300
DTSB60 length 350mm- 3D STEP FILE -
4015.DTSB060.0350
DTSB60 length 400mm- 3D STEP FILE -
4015.DTSB060.0400
DTSB60 length 450mm- 3D STEP FILE -
4015.DTSB060.0450
DTSB60 length 500mm- 3D STEP FILE -
4015.DTSB060.0500
DTSB60 length 550mm- 3D STEP FILE -
4015.DTSB060.0550
DTSB60 length 600mm- 3D STEP FILE -
4015.DTSB060.0600
DTSB60 length 650mm- 3D STEP FILE -
4015.DTSB060.0650
DTSB60 length 700mm- 3D STEP FILE -
4015.DTSB060.0700
DTSB60 length 750mm- 3D STEP FILE -
4015.DTSB060.0750
DTSB60 length 800mm- 3D STEP FILE -
4015.DTSB060.0800
DTSB60 length 850mm- 3D STEP FILE -
4015.DTSB060.0850
DTSB60 length 900mm- 3D STEP FILE -
4015.DTSB060.0900
DTSB60 length 950mm- 3D STEP FILE -
4015.DTSB060.0950
DTSB60 length 1000mm- 3D STEP FILE -
4015.DTSB060.1000
DTSB60 length 1050mm- 3D STEP FILE -
4015.DTSB060.1050
DTSB60 length 1100mm- 3D STEP FILE -
4015.DTSB060.1100
DTSB60 length 1150mm- 3D STEP FILE -
4015.DTSB060.1150
DTSB60 length 1200mm- 3D STEP FILE -
4015.DTSB060.1200
DTSB60 length 1250mm- 3D STEP FILE -
4015.DTSB060.1250
DTSB60 length 1300mm- 3D STEP FILE -
4015.DTSB060.1300
DTSB60 length 1350mm- 3D STEP FILE -
4015.DTSB060.1350
DTSB60 length 1400mm- 3D STEP FILE -
4015.DTSB060.1400
DTSB60 length 1450mm- 3D STEP FILE -
4015.DTSB060.1450
DTSB60 length 1500mm- 3D STEP FILE -
4015.DTSB060.1500
DTSB60 length 1550mm- 3D STEP FILE -
4015.DTSB060.1550
DTSB60 length 1600mm- 3D STEP FILE -
4015.DTSB060.1600
DTSB60 length 1650mm- 3D STEP FILE -
4015.DTSB060.1650
DTSB60 length 1700mm- 3D STEP FILE -
4015.DTSB060.1700
DTSB60 length 1750mm- 3D STEP FILE -
4015.DTSB060.1750
DTSB60 length 1800mm- 3D STEP FILE -
4015.DTSB060.1800
DTSB60 length 1850mm- 3D STEP FILE -
4015.DTSB060.1850
DTSB60 length 1900mm- 3D STEP FILE -
4015.DTSB060.1900
DTSB60 length 1950mm- 3D STEP FILE -
4015.DTSB060.1950
DTSB60 length 2000mm- 3D STEP FILE -
4015.DTSB060.2000
