供應全球優質的滑動承載延伸系統

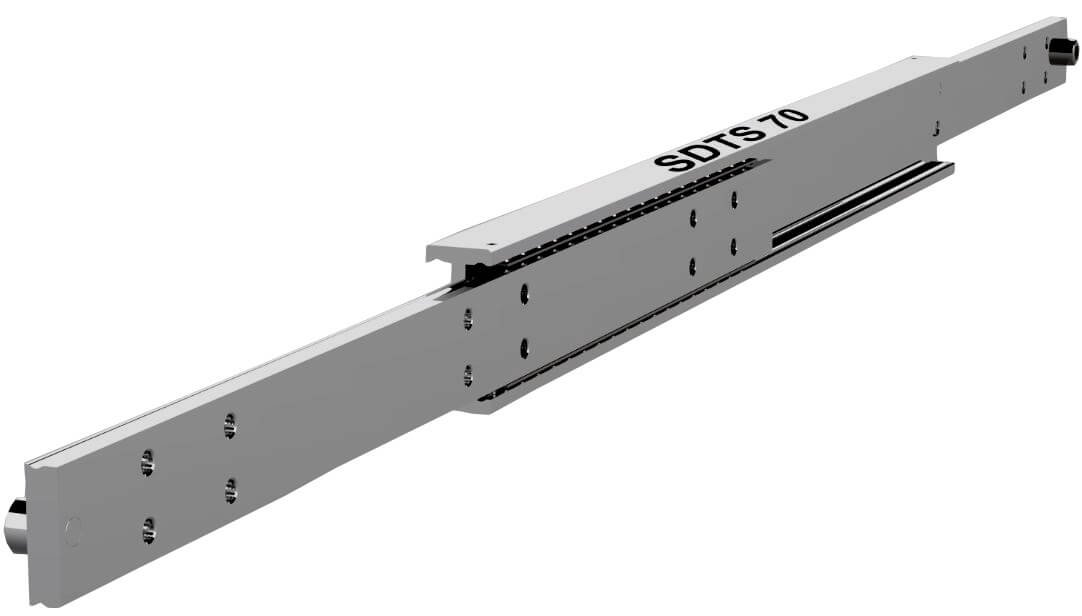

4015.SDTS070 (154-540kg)

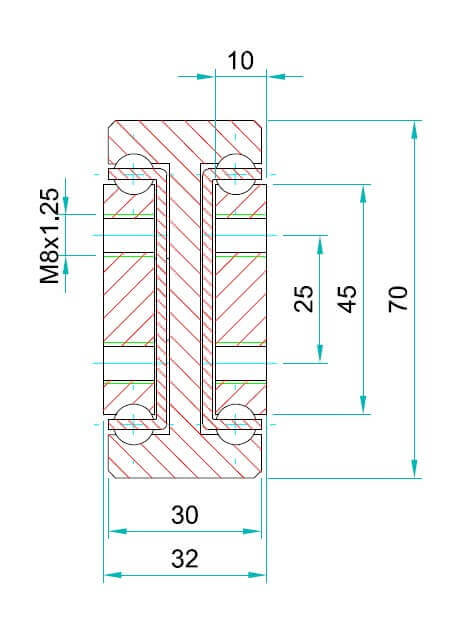

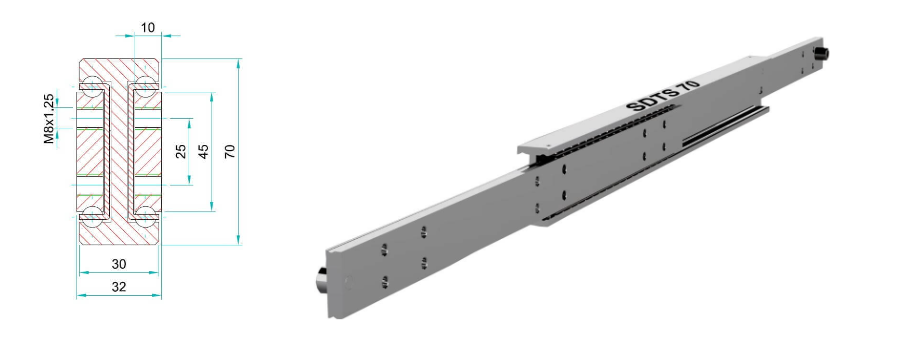

| 安裝間隙: | 32mm |
| 高度: | 70mm |
| 閉合長度: | 200-2000mm |
| 延展長度: | 200-2000mm |
| 最大載重: | 154-540 kg/pair |
| 滑軌節數: | 3 |
| 延展程度: | Total |
| 材質: | Stainless Steel 316L |
| 抗震動性: | 9 |
SDTS-70導軌是由航海級不銹鋼316L (1.4404)制造而成, 具備極高的抗腐蝕性能。316L的奧氏體結構即使在低溫下也能提供導軌出色的韌性, 導軌所有表面皆以拋光處理作為標準。
SDTS-70不銹鋼導軌特別適用于需長時間暴露在高腐蝕性環境的應用。緊湊的70mm規格使其成為在惡劣條件下的火車底盤電池箱或在負溫下工作的軍用車輛的絕佳選擇。本款導軌行程100%, 載重能力154-540kg/對, 導軌在550mm長可以延展550mm, 載重達到490kg。

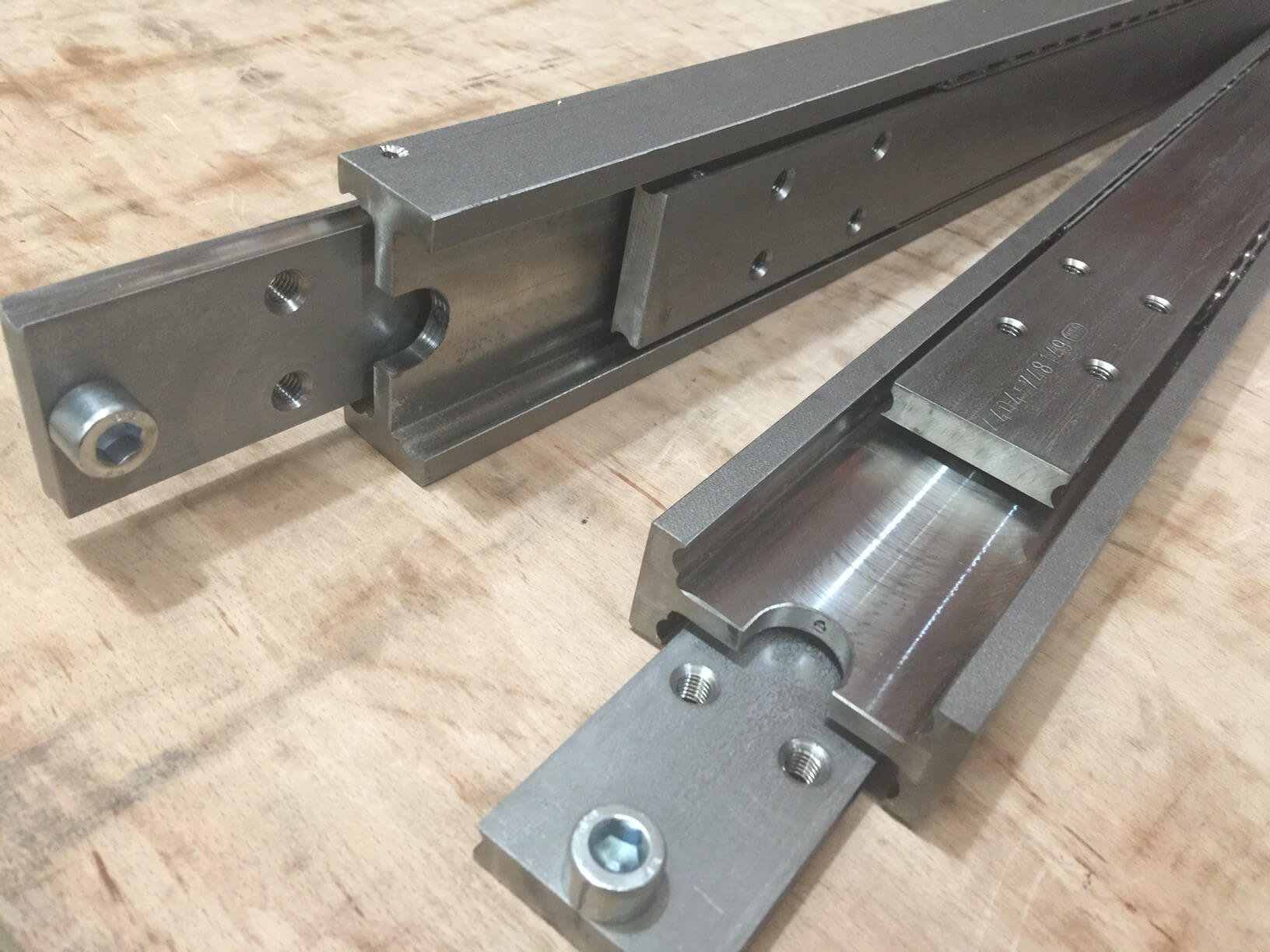

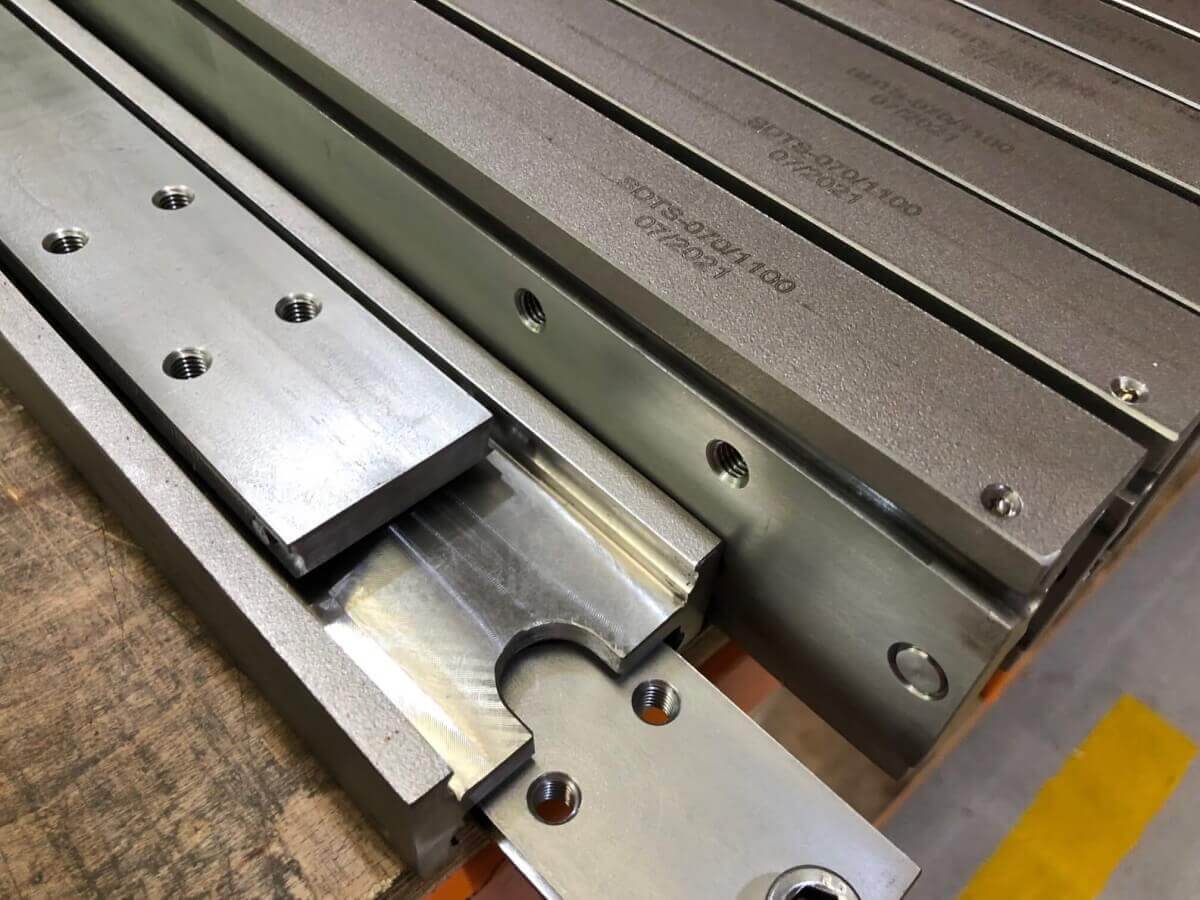

由經過加工的不銹鋼材組成，珠軌加工精確，具有優秀的防震和抗振性能。因此，此產品非常適合應用于發電機和維修平臺，即使超出120%的伸展度也沒有問題。鋼梁、珠槽和鋼珠均采用奧氏體不銹鋼316L (1.4404)制造。螺栓和檔銷則采用奧氏體304 (1.4301)制成，以達到全面性抗腐蝕效果。如有需求，還可以依據更高的訂購數量要求定制全316L產品。
受惠于工字梁結構的高強度, 本款導軌采用在展開時能夠提供強大的剛性, 使其成為動態應用的絕佳選擇。與許多其他由冷軋C型鋼制成的導軌不同。導軌無使用任何塑料部件, 因此適合用于高溫環境。單支SDTS-70導軌每公尺重13.88kg。

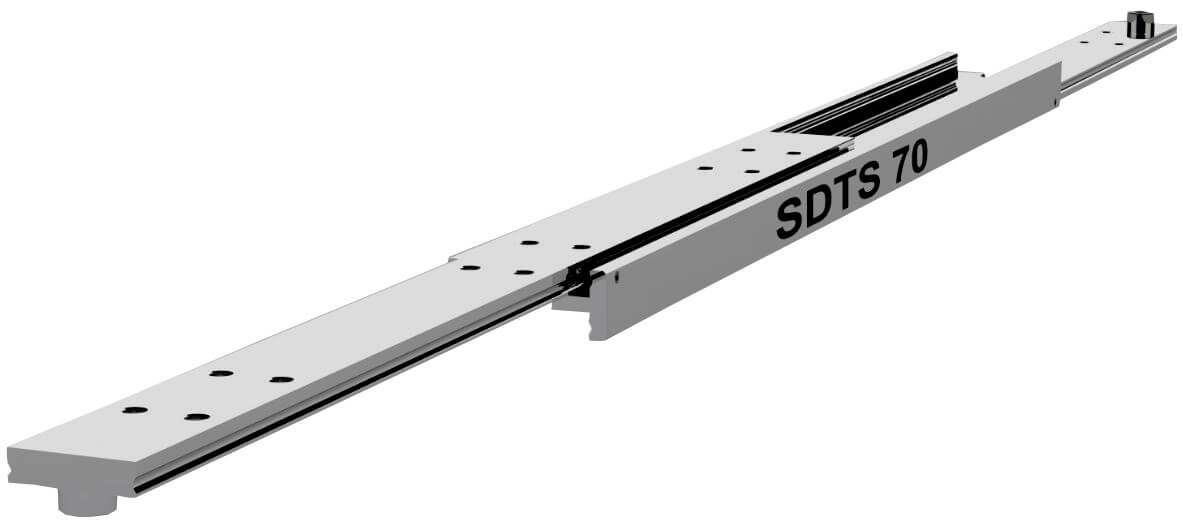

SDTS-70導軌也可以安裝在短軸上使用(平躺), 但負載能力將會下降60~80%。行程也可以在載重能力些許下降的情況下客制至最高120%。請與我們聯系以選擇此不加價服務。
SDTS-70型號導軌為接單生產，請容許4-5周生產時間，或與我們訂定庫存計劃。
產品編號 | 閉合長度 (mm) | 延展長度 (mm) | 最大載重 (kg) |
|---|---|---|---|
| 4015.SDTS070.0200 | 200mm | 200mm | 420kg |
| 4015.SDTS070.0250 | 250mm | 250mm | 430kg |
| 4015.SDTS070.0300 | 300mm | 300mm | 440kg |
| 4015.SDTS070.0350 | 350mm | 350mm | 450kg |
| 4015.SDTS070.0400 | 400mm | 400mm | 460kg |
| 4015.SDTS070.0450 | 450mm | 450mm | 470kg |
| 4015.SDTS070.0500 | 500mm | 500mm | 480kg |
| 4015.SDTS070.0550 | 550mm | 550mm | 490kg |
| 4015.SDTS070.0600 | 600mm | 600mm | 500kg |
| 4015.SDTS070.0650 | 650mm | 650mm | 510kg |
| 4015.SDTS070.0700 | 700mm | 700mm | 520kg |
| 4015.SDTS070.0750 | 750mm | 750mm | 530kg |
| 4015.SDTS070.0800 | 800mm | 800mm | 540kg |
| 4015.SDTS070.0850 | 850mm | 850mm | 526kg |
| 4015.SDTS070.0900 | 900mm | 900mm | 512kg |
| 4015.SDTS070.0950 | 950mm | 950mm | 490kg |
| 4015.SDTS070.1000 | 1000mm | 1000mm | 476kg |
| 4015.SDTS070.1050 | 1050mm | 1050mm | 462kg |
| 4015.SDTS070.1100 | 1100mm | 1100mm | 455kg |
| 4015.SDTS070.1150 | 1150mm | 1150mm | 441kg |
| 4015.SDTS070.1200 | 1200mm | 1200mm | 427kg |
| 4015.SDTS070.1250 | 1250mm | 1250mm | 420kg |
| 4015.SDTS070.1300 | 1300mm | 1300mm | 406kg |
| 4015.SDTS070.1350 | 1350mm | 1350mm | 385kg |
| 4015.SDTS070.1400 | 1400mm | 1400mm | 364kg |
| 4015.SDTS070.1450 | 1450mm | 1450mm | 343kg |
| 4015.SDTS070.1500 | 1500mm | 1500mm | 322kg |
| 4015.SDTS070.1550 | 1550mm | 1550mm | 294kg |
| 4015.SDTS070.1600 | 1600mm | 1600mm | 266kg |
| 4015.SDTS070.1650 | 1650mm | 1650mm | 245kg |
| 4015.SDTS070.1700 | 1700mm | 1700mm | 238kg |
| 4015.SDTS070.1750 | 1750mm | 1750mm | 220kg |
| 4015.SDTS070.1800 | 1800mm | 1800mm | 210kg |
| 4015.SDTS070.1850 | 1850mm | 1850mm | 196kg |
| 4015.SDTS070.1900 | 1900mm | 1900mm | 178kg |
| 4015.SDTS070.1950 | 1950mm | 1950mm | 168kg |
| 4015.SDTS070.2000 | 2000mm | 2000mm | 154kg |
