4015.SDTS040 (56-245kg)

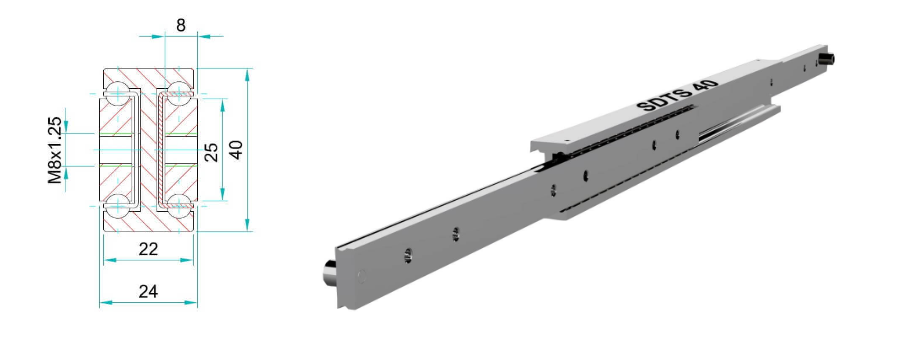

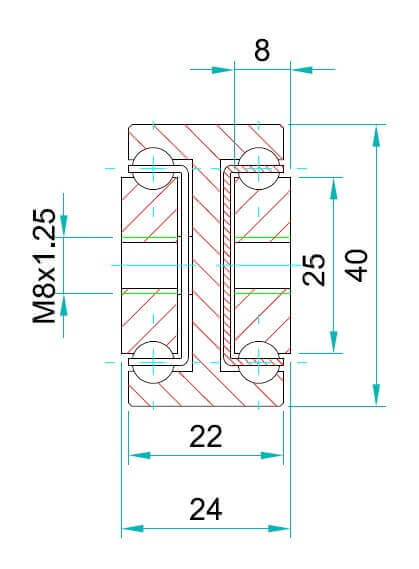

| 安裝間隙: | 24mm |
| 高度: | 40mm |
| 閉合長度: | 200-1800mm |
| 延展長度: | 200-1800mm |
| 最大載重: | 56-245 kg/pair |
| 滑軌節數: | 3 |
| 延展程度: | Total |
| 材質: | Stainless Steel 316L |
| 抗震動性: | 8 |

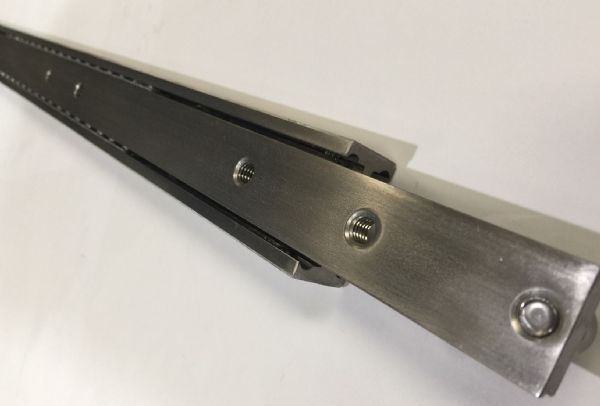

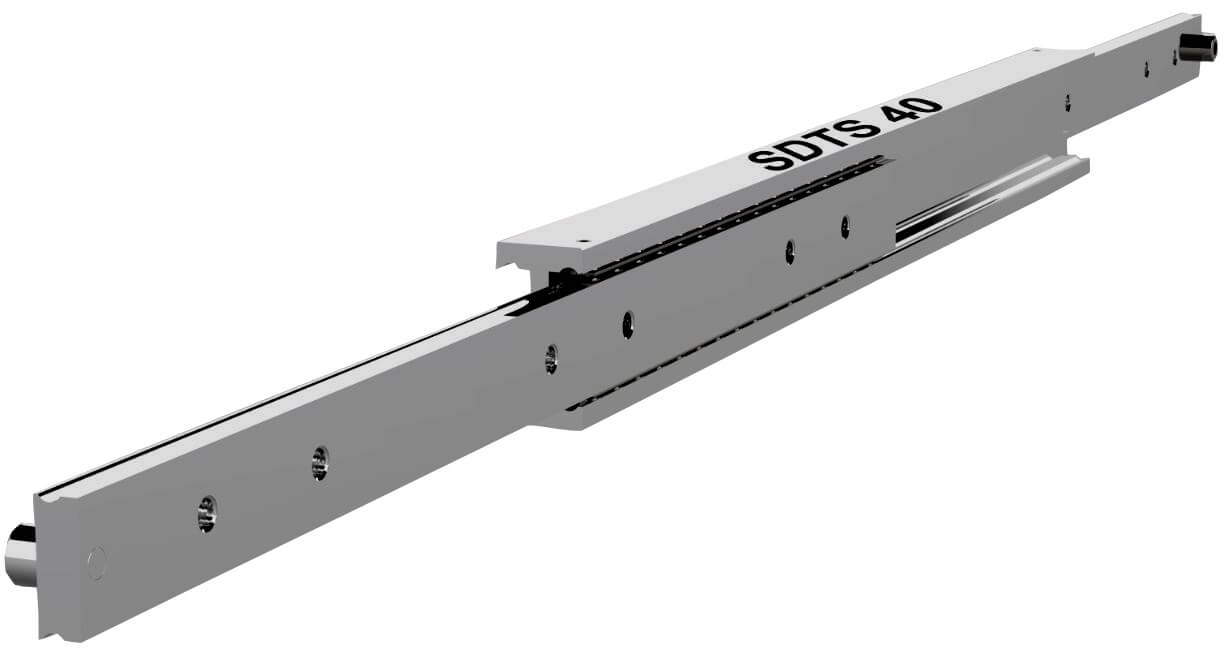

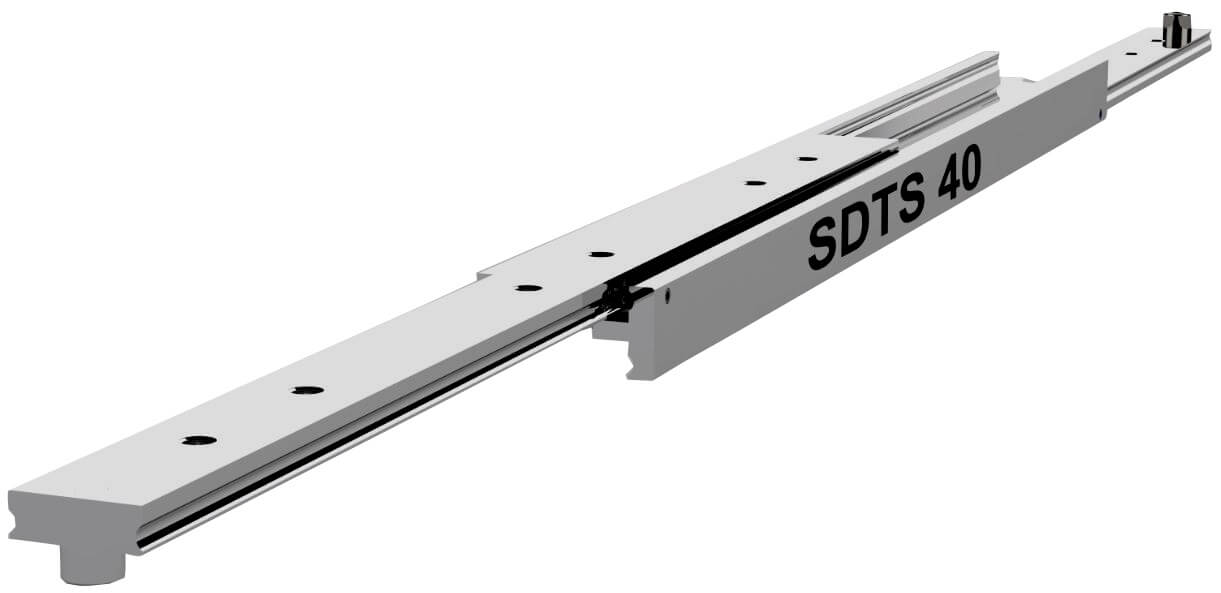

SDTS-40導軌是由航海級不銹鋼316L (1.4404)制造而成, 具備極高的抗腐蝕性能。316L的奧氏體結構即使在低溫下也能提供導軌出色的韌性, 導軌所有表面皆以拋光處理作為標準。

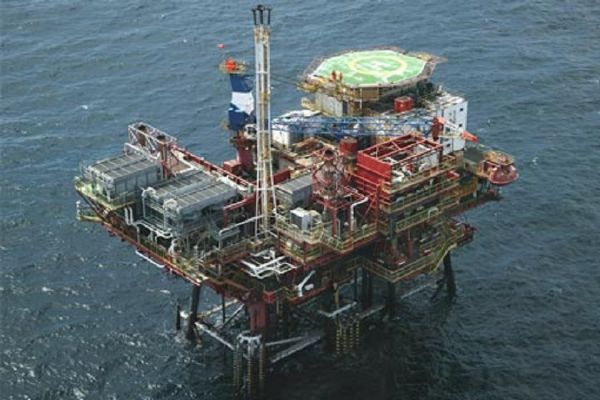

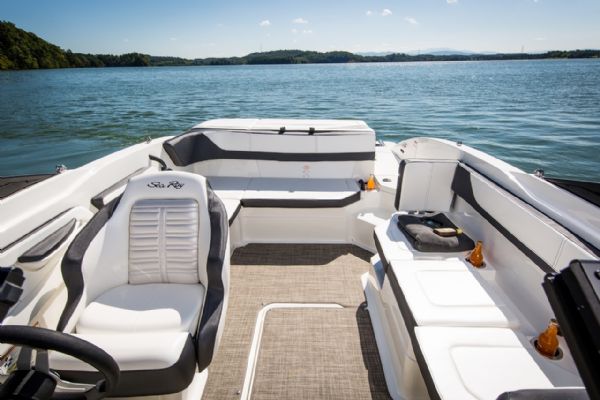

SDTS-40不銹鋼導軌特別適用于需長時間暴露在高腐蝕性環境的應用。緊湊的40mm規格使其成為在潮濕條件下運作的重型船用座椅或軍用/緊急車輛抽屜的絕佳選擇。本款導軌行程100%, 載重能力56-245kg/對, 導軌在550mm長可以延展550mm, 載重達到245kg。

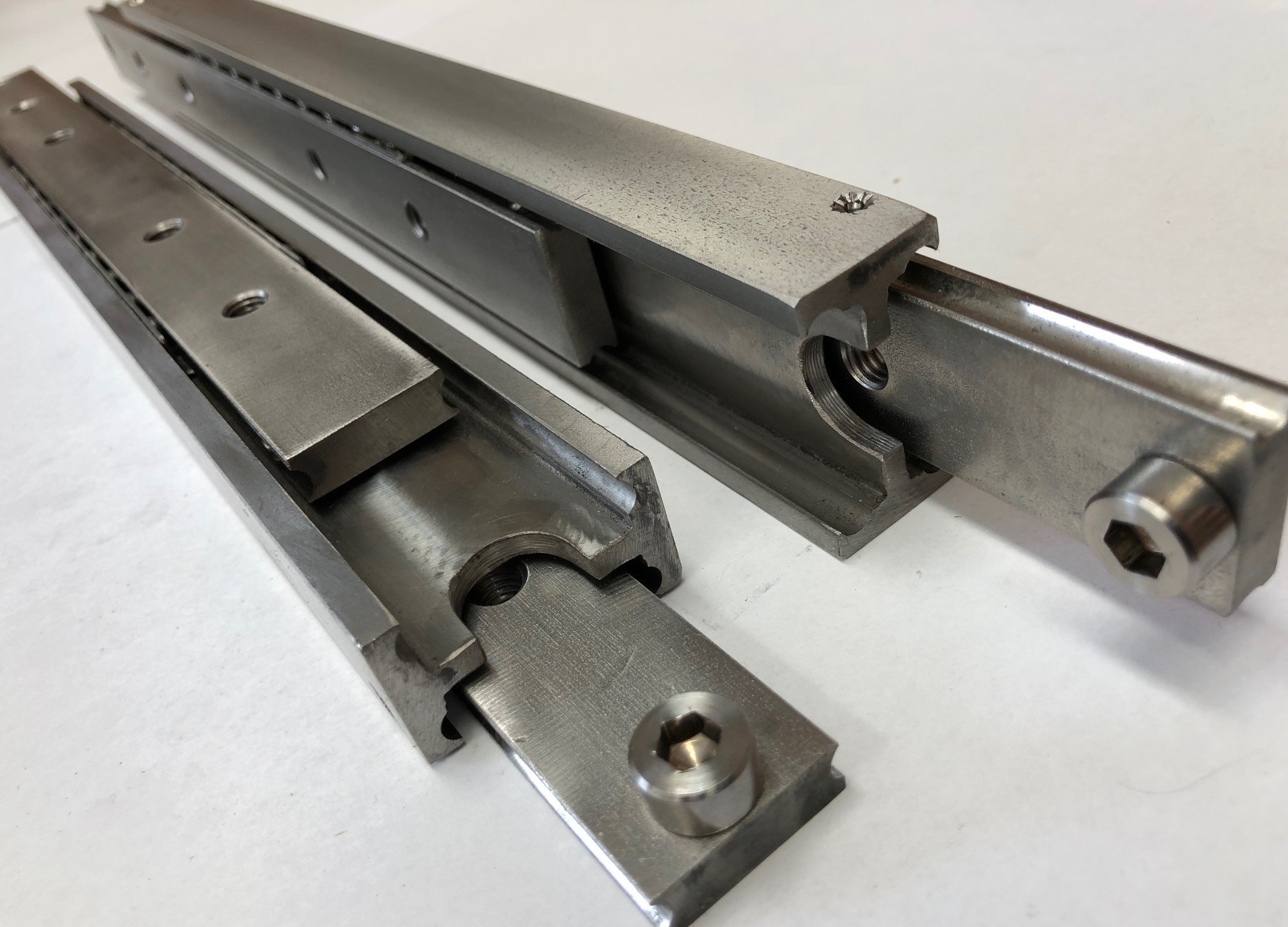

由經過加工的不銹鋼材組成，珠軌加工精確，具有優秀的防震和抗振性能。因此，此產品非常適合應用于可攜式水泵和食品級機器防護罩，即使超出120%的伸展度也沒有問題。鋼梁、珠槽和鋼珠均采用奧氏體不銹鋼316L (1.4404)制造。螺栓和檔銷則采用奧氏體304 (1.4301)制成，以達到全面性抗腐蝕效果。如有需求，還可以依據更高的訂購數量要求定制全316L產品。
受惠于工字梁結構的高強度, 本款導軌采用在展開時能夠提供強大的剛性, 使其成為動態應用的絕佳選擇。與許多其他由冷軋C型鋼制成的導軌不同。導軌無使用任何塑料部件, 因此適合用于高溫環境。單支SDTS-40導軌每公尺重5.75kg。
SDTS-40導軌也可以安裝在短軸上使用(平躺), 但負載能力將會下降60~80%。行程也可以在載重能力些許下降的情況下客制至最高120%。請與我們聯系以選擇此不加價服務。
SDTS-40型號導軌為接單生產，請容許3-4周生產時間，或與我們訂定庫存計劃。
產品編號 | 閉合長度 (mm) | 延展長度 (mm) | 最大載重 (kg) |
|---|---|---|---|
| 4015.SDTS040.0200 | 200mm | 200mm | 189kg |
| 4015.SDTS040.0250 | 250mm | 250mm | 196kg |
| 4015.SDTS040.0300 | 300mm | 300mm | 203kg |
| 4015.SDTS040.0350 | 350mm | 350mm | 210kg |
| 4015.SDTS040.0400 | 400mm | 400mm | 217kg |
| 4015.SDTS040.0450 | 450mm | 450mm | 224kg |
| 4015.SDTS040.0500 | 500mm | 500mm | 231kg |
| 4015.SDTS040.0550 | 550mm | 550mm | 245kg |
| 4015.SDTS040.0600 | 600mm | 600mm | 238kg |
| 4015.SDTS040.0650 | 650mm | 650mm | 224kg |
| 4015.SDTS040.0700 | 700mm | 700mm | 210kg |
| 4015.SDTS040.0750 | 750mm | 750mm | 203kg |
| 4015.SDTS040.0800 | 800mm | 800mm | 196kg |
| 4015.SDTS040.0850 | 850mm | 850mm | 189kg |
| 4015.SDTS040.0900 | 900mm | 900mm | 175kg |
| 4015.SDTS040.0950 | 950mm | 950mm | 161kg |
| 4015.SDTS040.1000 | 1000mm | 1000mm | 154kg |
| 4015.SDTS040.1050 | 1050mm | 1050mm | 147kg |
| 4015.SDTS040.1100 | 1100mm | 1100mm | 140kg |
| 4015.SDTS040.1150 | 1150mm | 1150mm | 133kg |
| 4015.SDTS040.1200 | 1200mm | 1200mm | 126kg |
| 4015.SDTS040.1250 | 1250mm | 1250mm | 119kg |
| 4015.SDTS040.1300 | 1300mm | 1300mm | 112kg |
| 4015.SDTS040.1350 | 1350mm | 1350mm | 108kg |
| 4015.SDTS040.1400 | 1400mm | 1400mm | 105kg |
| 4015.SDTS040.1450 | 1450mm | 1450mm | 101kg |
| 4015.SDTS040.1500 | 1500mm | 1500mm | 98kg |
| 4015.SDTS040.1550 | 1550mm | 1550mm | 91kg |
| 4015.SDTS040.1600 | 1600mm | 1600mm | 84kg |
| 4015.SDTS040.1650 | 1650mm | 1650mm | 77kg |
| 4015.SDTS040.1700 | 1700mm | 1700mm | 70kg |
| 4015.SDTS040.1750 | 1750mm | 1750mm | 63kg |
| 4015.SDTS040.1800 | 1800mm | 1800mm | 56kg |
