供應全球優質的滑動承載延伸系統

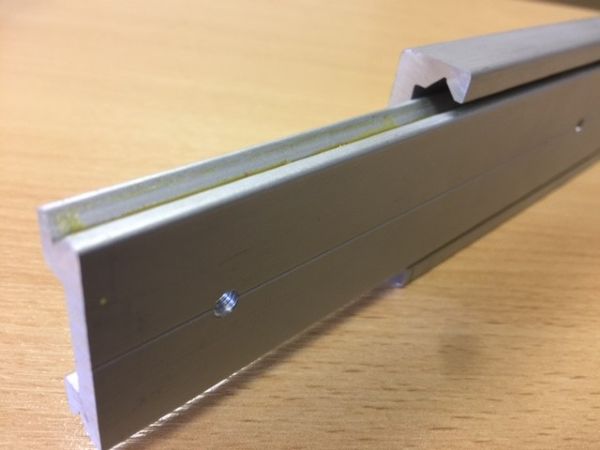

4013.5217 (60-114kg)

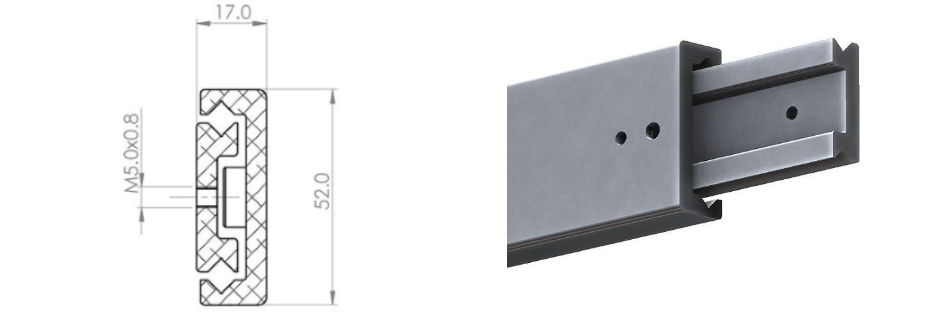

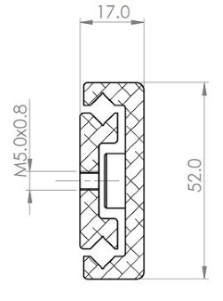

| 安裝間隙: | 17mm |
| 高度: | 52mm |
| 閉合長度: | 300-1000mm |
| 延展長度: | 138-628mm |
| 最大載重: | 60-114 kg/pair |
| 滑軌節數: | 2 |
| 延展程度: | Partial |
| 材質: | Anodised aluminium 6005a |
| 抗震動性: | 5 |
Radial 5217是一款中等負載、單行程延展的伸縮導軌, 適合應用在航太座椅。
本款導軌行程50~60%, 載重能力60-114kg/對, 導軌在550mm長可以延展318mm, 載重達到108kg。

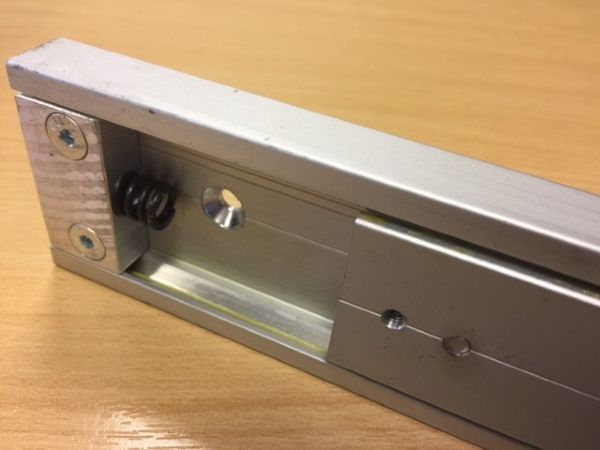

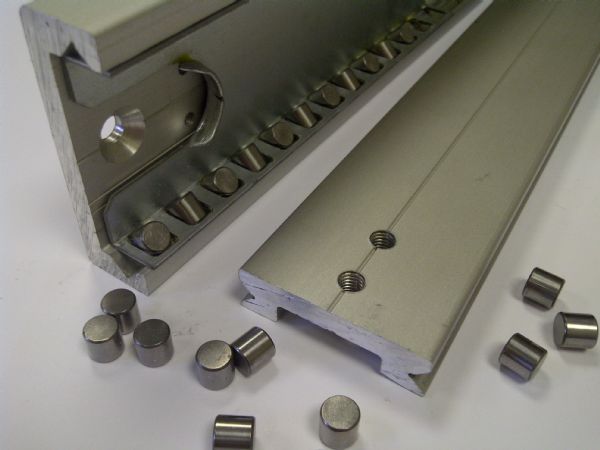

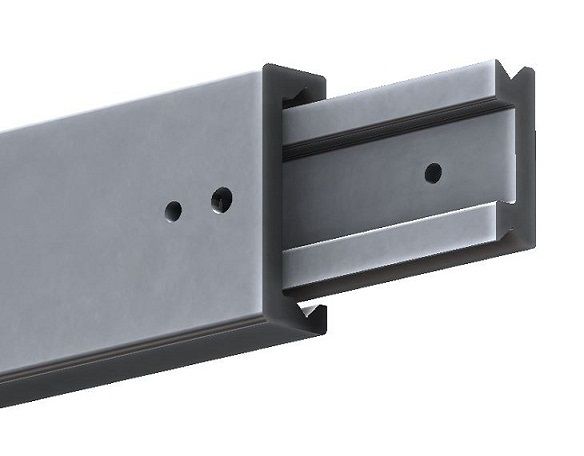

Radial鋁合金導軌系列是采用獨特的交叉滾子軸承而研發而成, 特點是軸承完全緊實接觸各軌, 以消除珠軌凹陷和位移的風險。這款滑軌非常的堅固, 也因為這獨特的設計, 其表現優于其他采用普通鋼珠的鋁制導軌。導軌尾端備有彈簧機件以吸收沖擊力。
交叉滾子軸承最適用于會產生偏載的應用, 像是航太座椅。
當導軌內特定一點受力過大會產生珠軌內的永久性凹陷, 并導致重大功能失效。然而, 因為交叉滾柱的堅固設計, 珠軌內沒有單點接觸和多余間隙, 造就導軌擁有最小化變形量和長久功能正常。
5217導軌的延展程度可以被調整至最高75%, 伴隨些微的載重能力流失。
Radial 5217是采用6005a級鋁合金制成, 珠軌經過精密加工。表面處理是鋁本色陽極處理, 也可依需求加工。軸承為鍍鉻硬化鋼。
本導軌為庫存品可快速發貨, 大量采購請容許6周生產時間。
產品編號 | 閉合長度 (mm) | 延展長度 (mm) | 最大載重 (kg) |
|---|---|---|---|
| 4013.5217.0300 | 300mm | 138mm | 72kg |
| 4013.5217.0350 | 350mm | 188mm | 81kg |
| 4013.5217.0400 | 400mm | 238mm | 90kg |
| 4013.5217.0450 | 450mm | 288mm | 96kg |
| 4013.5217.0500 | 500mm | 268mm | 112kg |
| 4013.5217.0550 | 550mm | 318mm | 108kg |
| 4013.5217.0600 | 600mm | 368mm | 114kg |
| 4013.5217.0650 | 650mm | 418mm | 104kg |
| 4013.5217.0700 | 700mm | 468mm | 94kg |
| 4013.5217.0750 | 750mm | 518mm | 85kg |
| 4013.5217.0800 | 800mm | 568mm | 80kg |
| 4013.5217.0850 | 850mm | 478mm | 75kg |
| 4013.5217.0900 | 900mm | 528mm | 70kg |
| 4013.5217.0950 | 950mm | 578mm | 65kg |
| 4013.5217.1000 | 1000mm | 628mm | 60kg |
