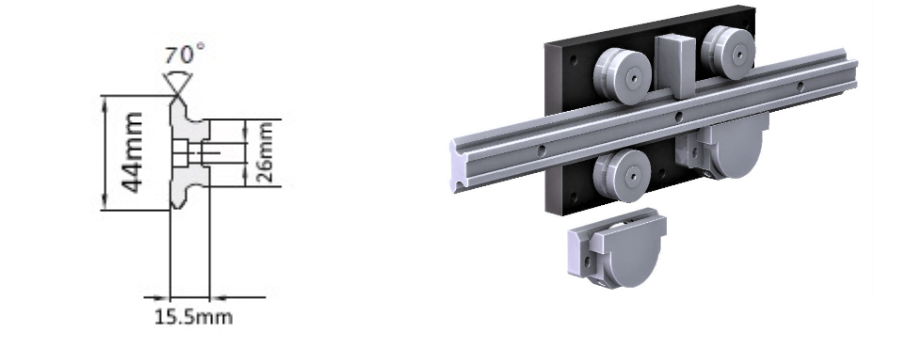

4080.LGV44XL - LGV 44
| 安裝間隙: | N/A |
| 高度: | 38.5mm |
| 閉合長度: | N/A |
| 延展長度: | 180-1980mm |
| 最大載重: | 2,800-6,000N |
| 滑軌節數: | N/A |
| 延展程度: | N/A |
| 材質: | Cold Drawn, Induction Hardened Steel |
| 抗震動性: | 10 |

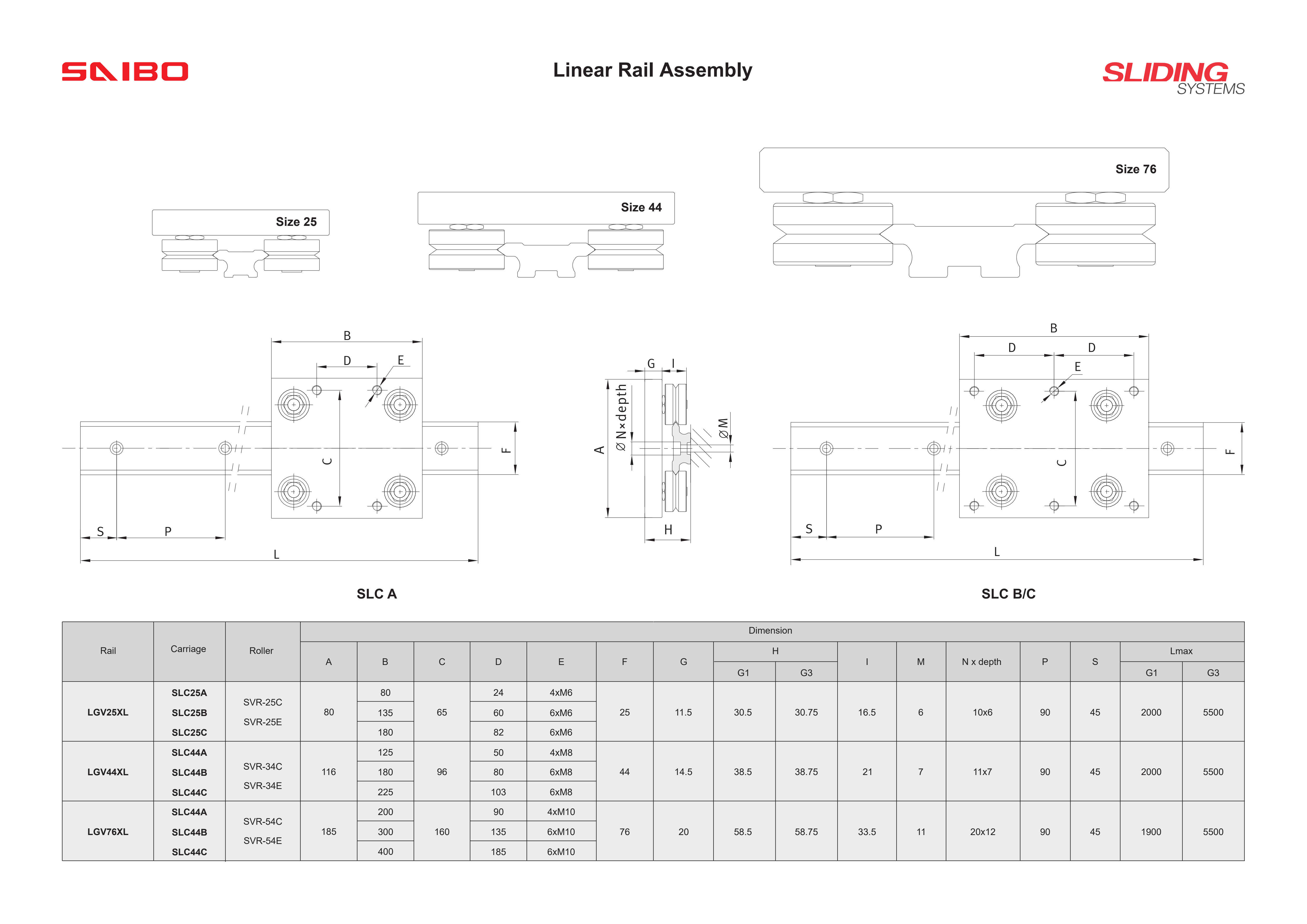

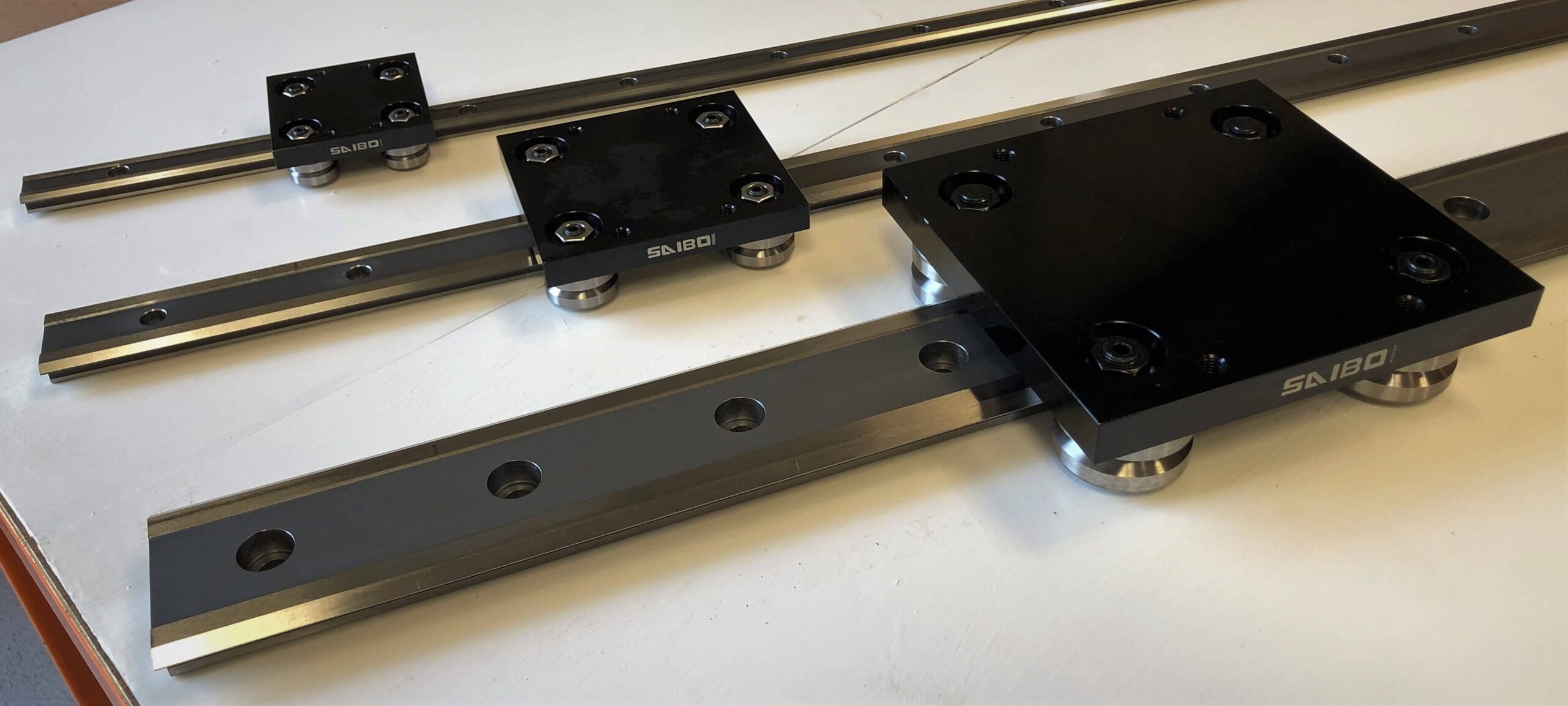

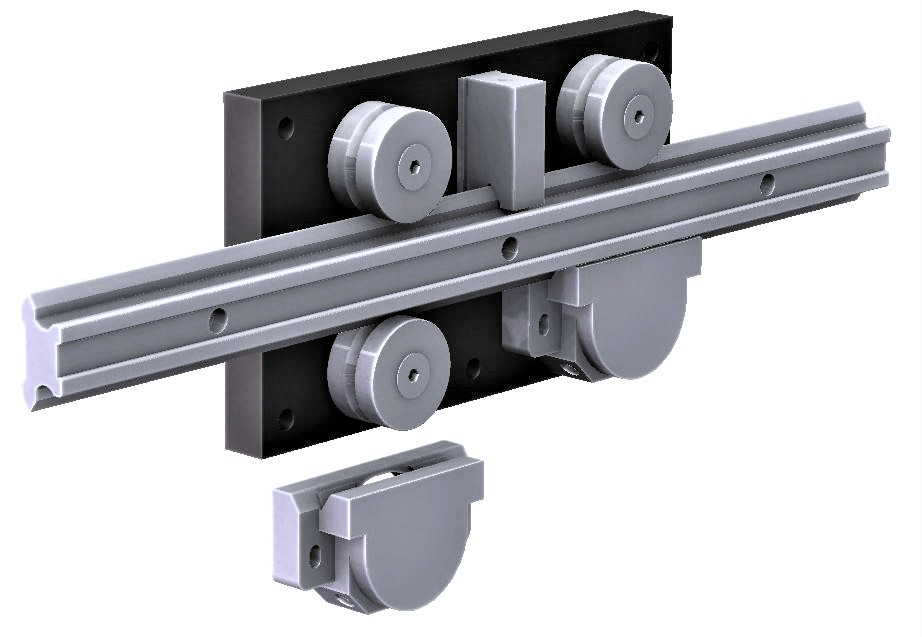

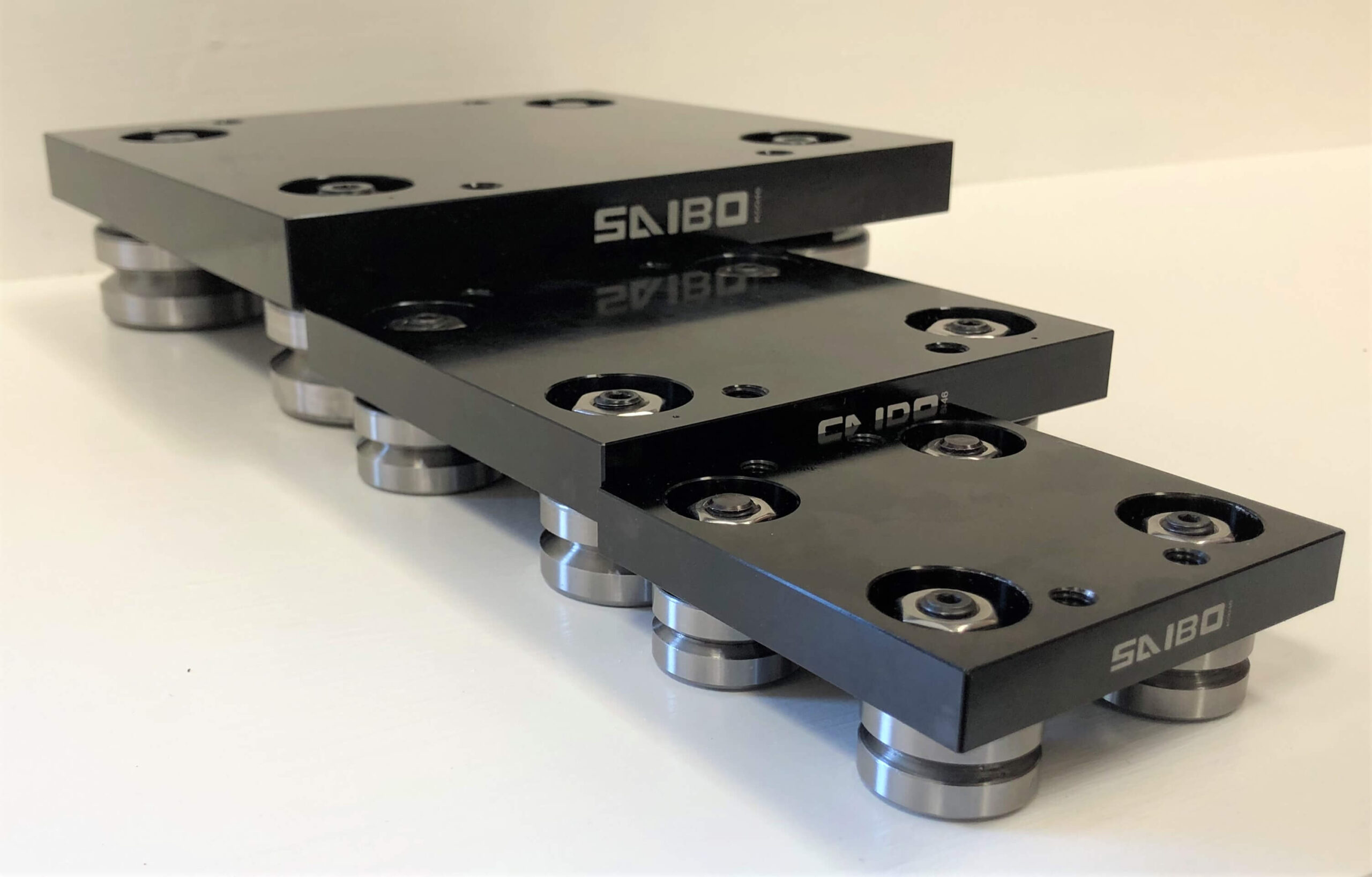

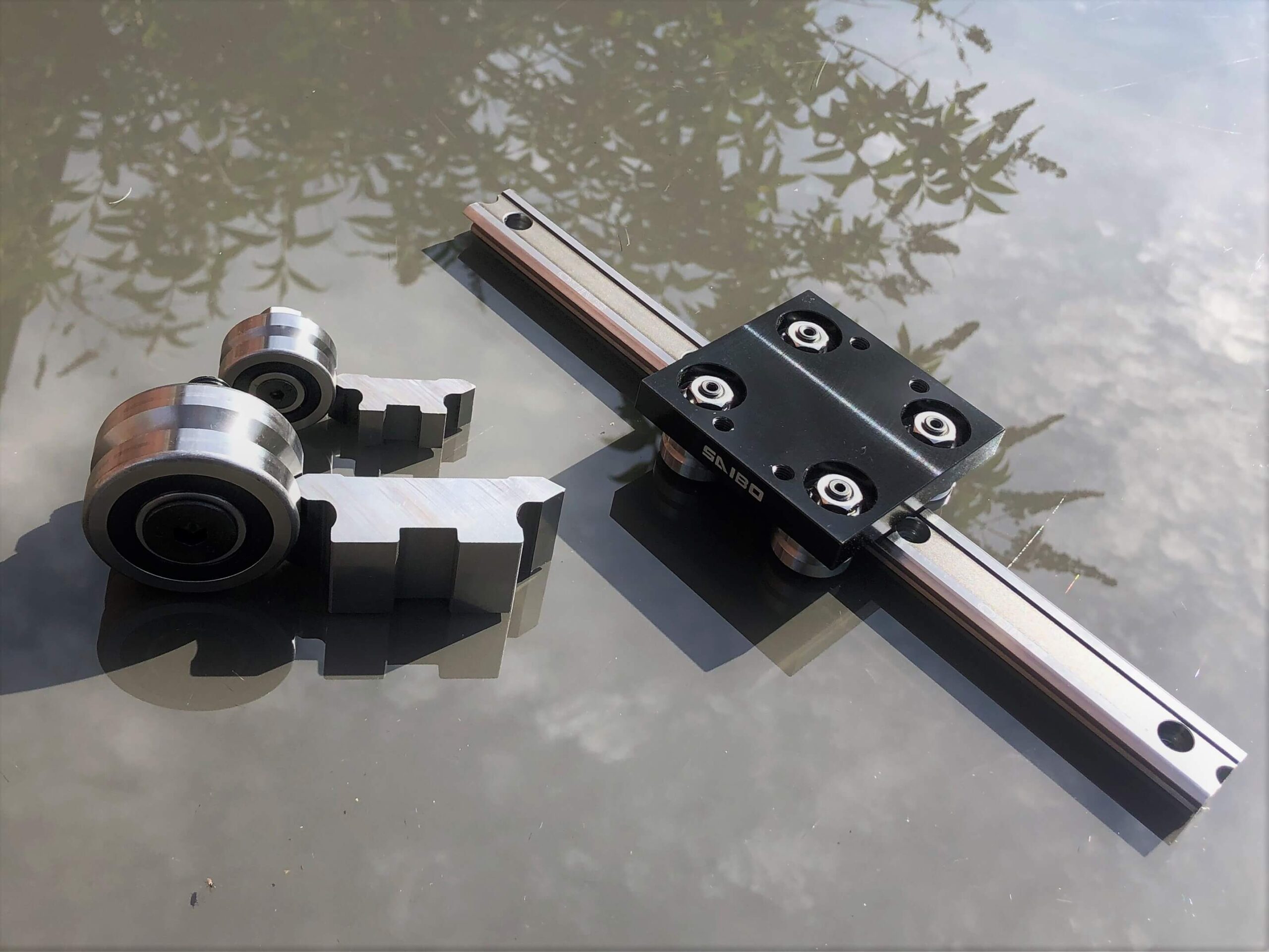

LGV導軌系統包含雙邊V型工作面導軌、黑色陽極氧化鋁合金滑座、2個正心軸承、2個偏心軸承、密封蓋或潤滑器。這些部件之設計能與國際間此標準品的供應商互相置換。

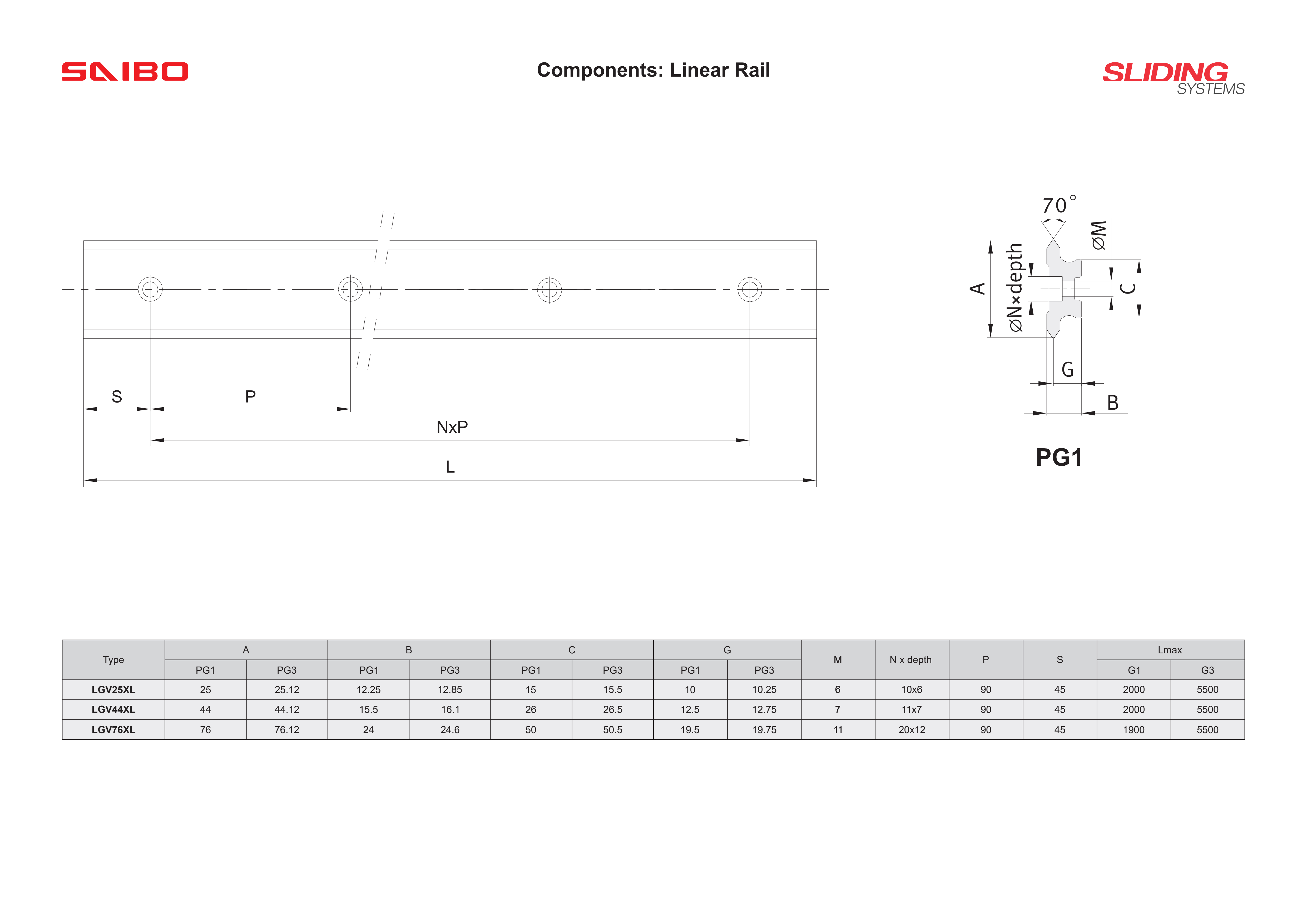

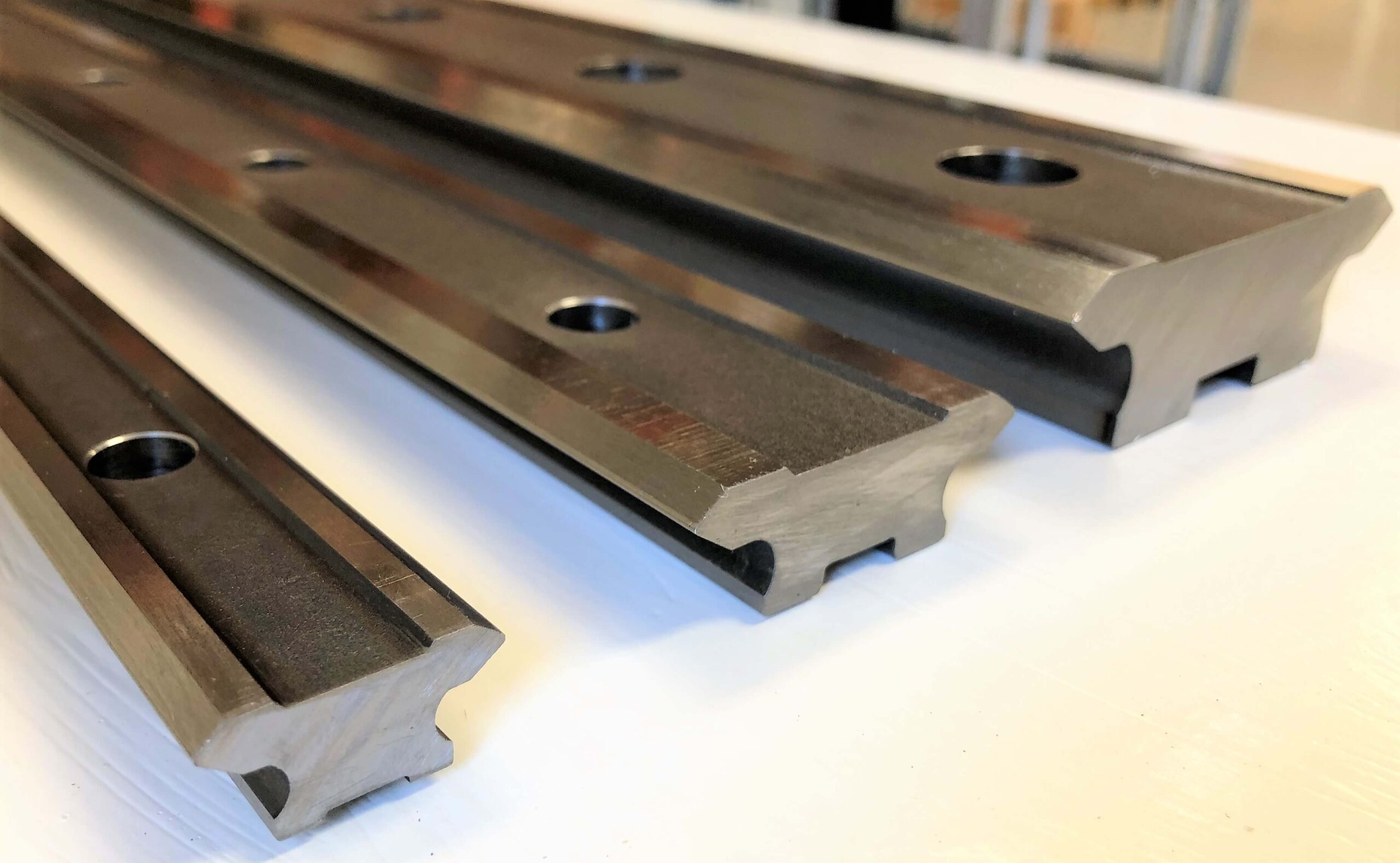

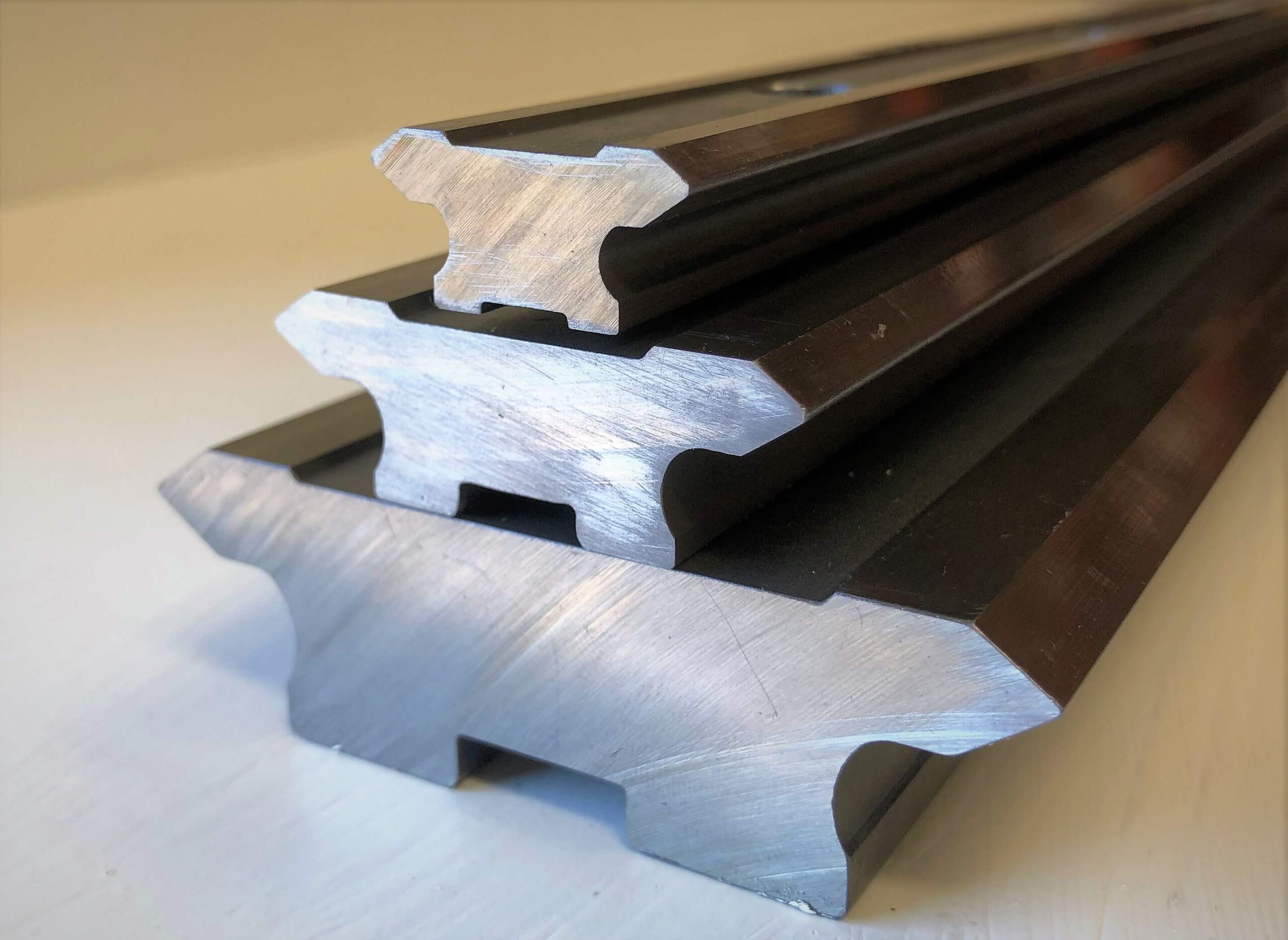

雙邊V型工作面導軌: 是由優質的軸承鋼制成，表面經深度硬化處理以提高耐磨性。

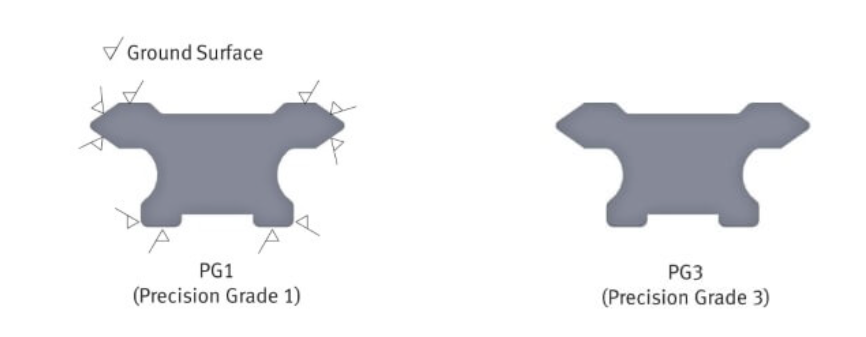

雙邊70°的V型工作面均受過研磨處理以確保平行度?；壉倔w保持較軟硬度以便需要額外鉆安裝孔。 V型線性導軌有3種標準尺寸可選: LGV25XL、LGV44XL、LGV76XL。并有2種精度標準: PG1 (精密級) & PG3 (普通級)。 PG1精度的LGV25/LGV44規格的最大長度為1980mm，LGV76規格的最大長度則為1700mm。 PG3精度的全數規格的最大長度均可達到5.5公尺。若使用對接套件可以實現更長的導軌長度，但此套件僅限用于PG1精度的導軌。

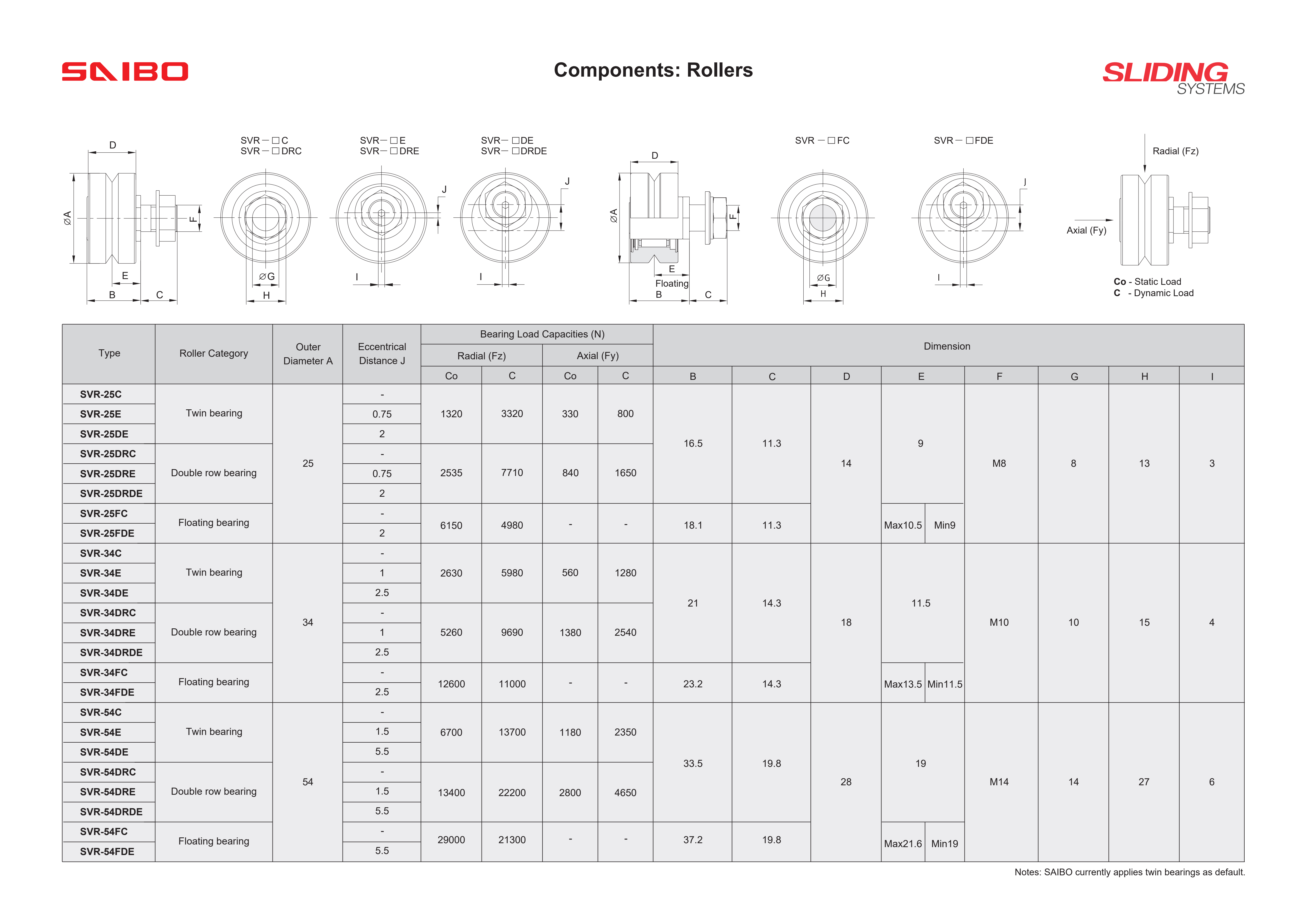

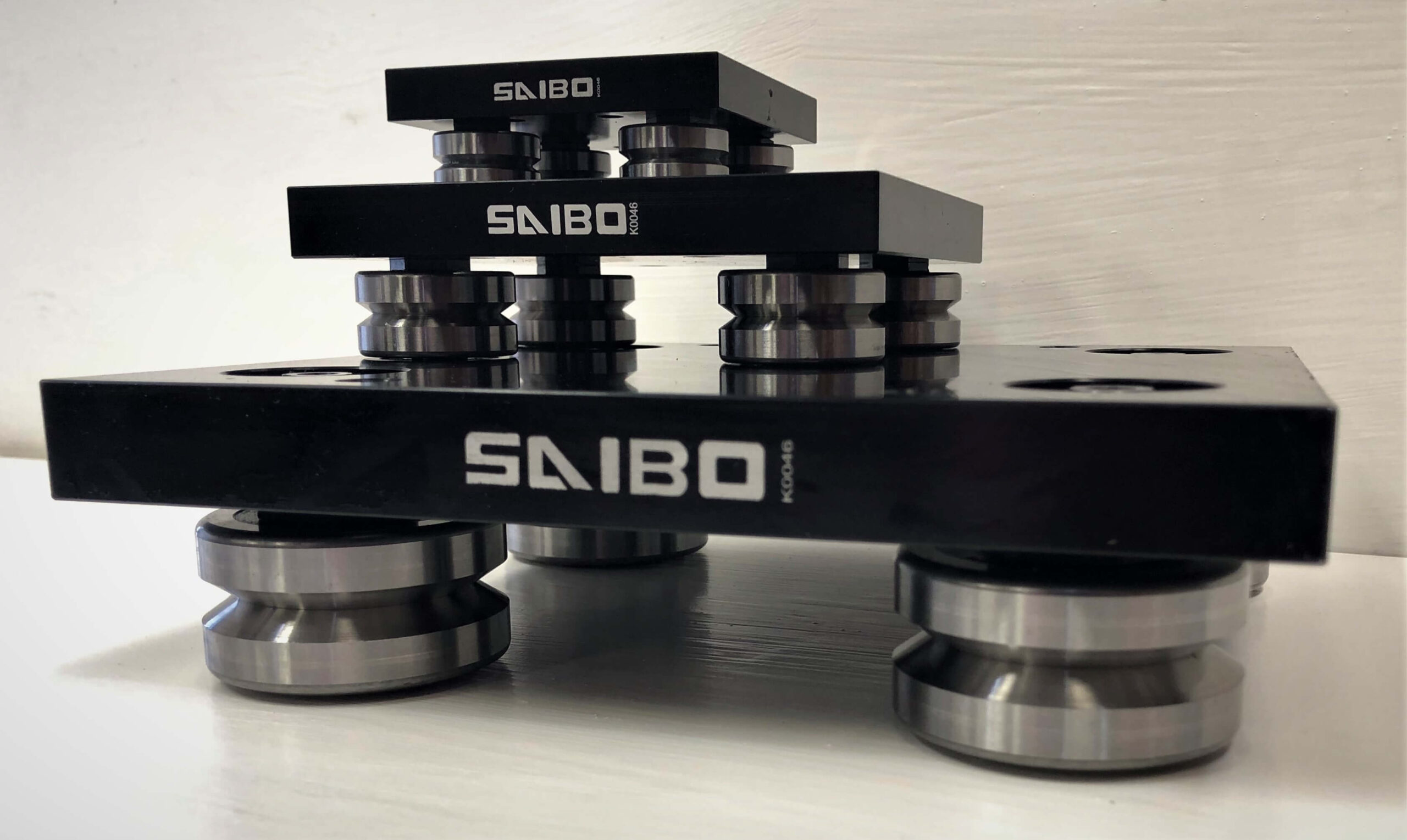

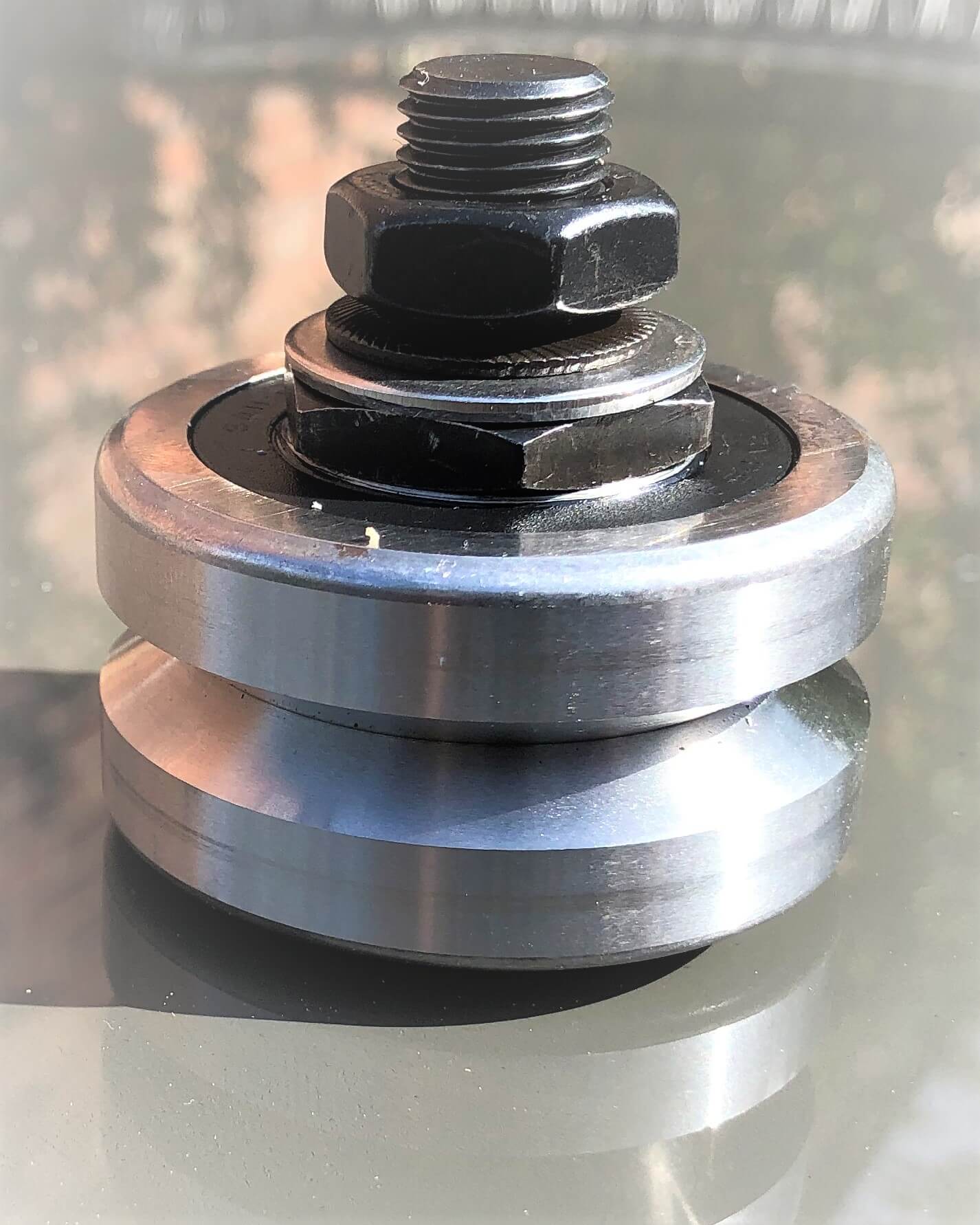

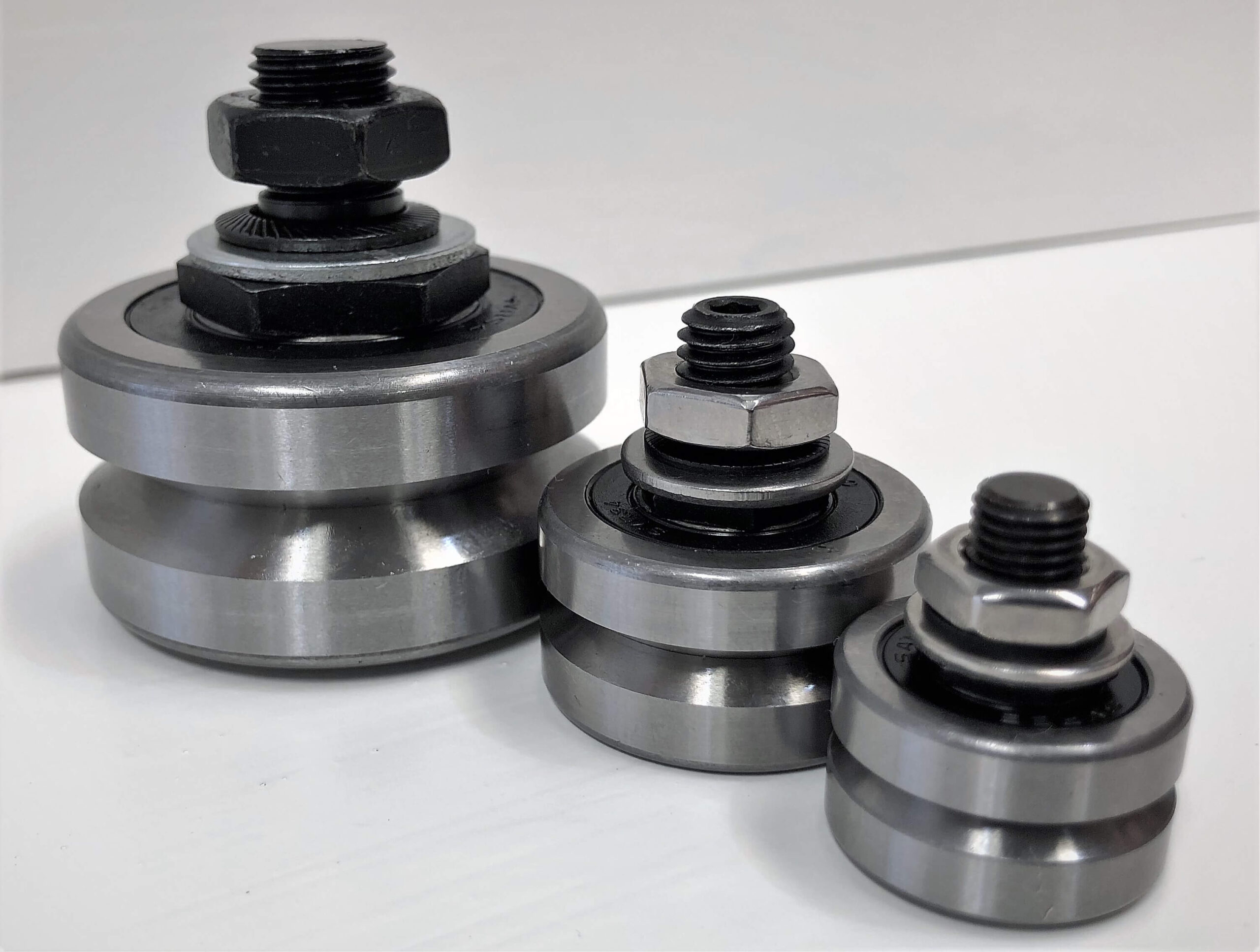

正心&偏心軸承: 由優質的軸承鋼制成，整體軸承經硬化處理以提高耐磨性。能夠供應"對軸承型"或"雙列軸承型"。
所有軸承皆供應標準固定螺栓，也可應需求供應加長版固定螺栓。

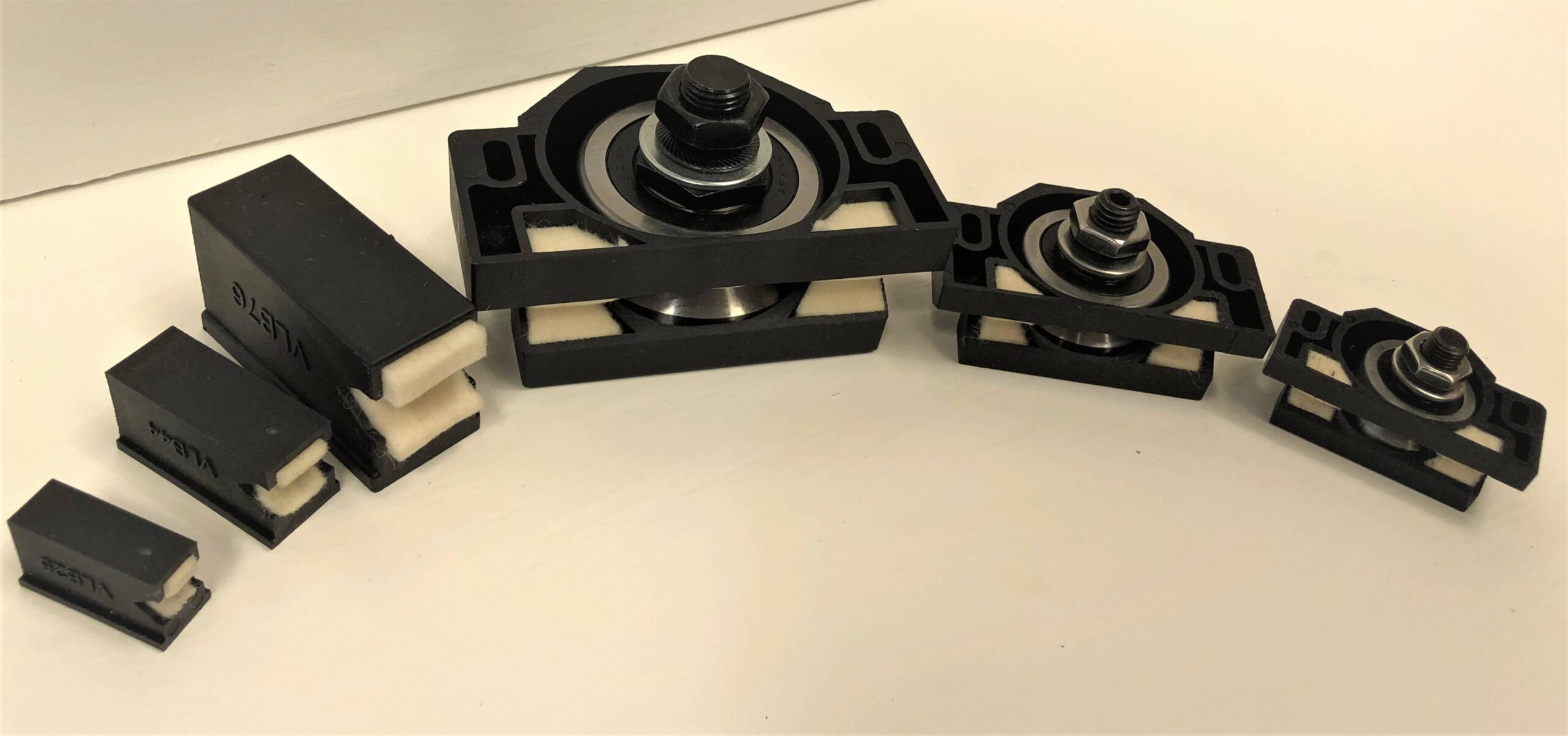

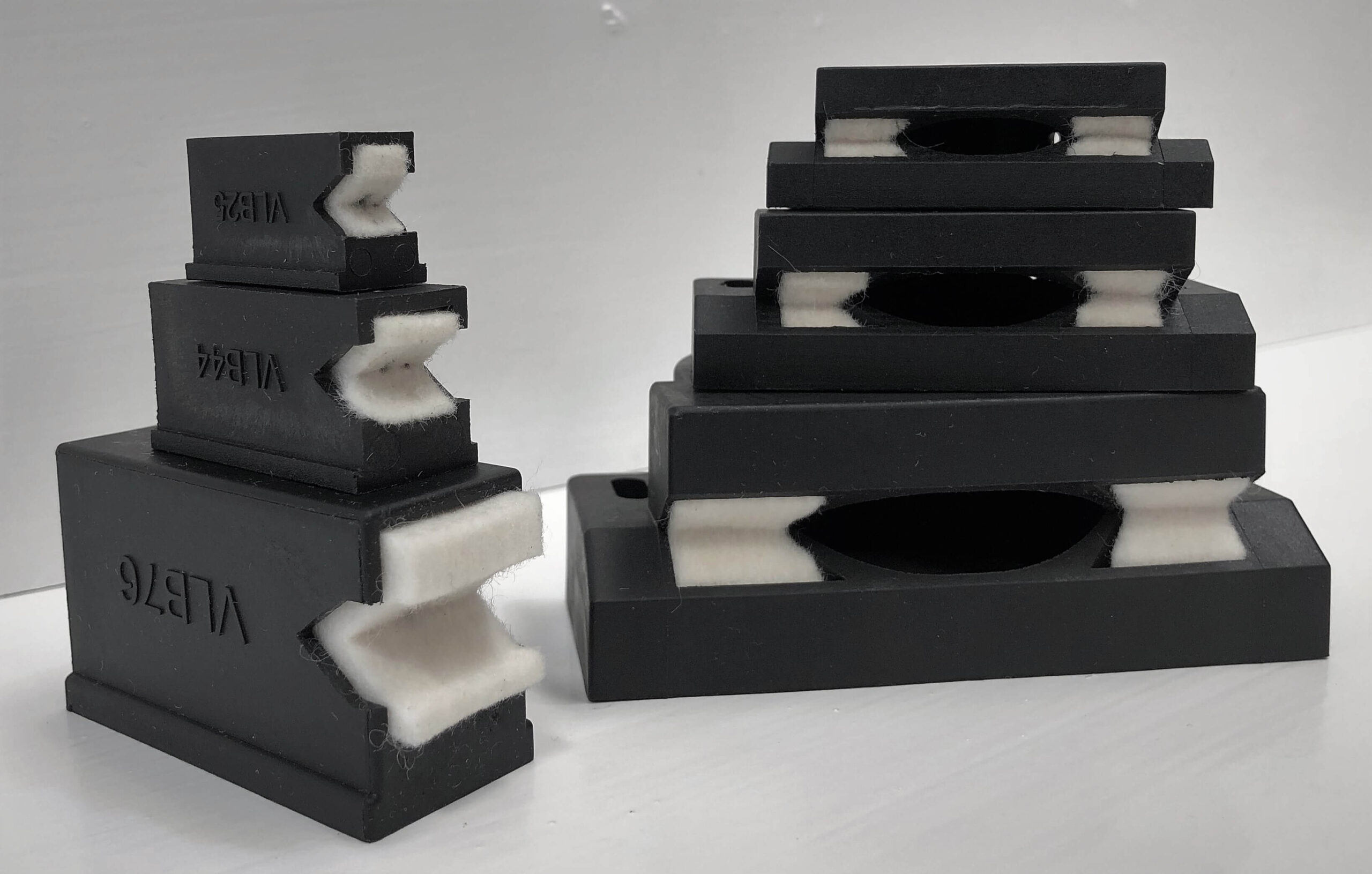

密封蓋: 密封蓋內部配有潤滑毛氈刮片接觸導軌工作表面，以增強負載能力和壽命。
藉由使用密封蓋覆蓋軸承，能夠提供系統額外保護以防止灰塵和污垢進入。
潤滑器: 配有潤滑毛氈刮片接觸導軌工作表面，以增強負載能力和壽命。毛氈刮片透過一個小型彈簧輕壓在導軌工作表面上，以確保最小化運行摩擦。可從潤滑器背面小孔填充潤滑劑。
CAD - Carrier
CAD - Rail - (4080.LGV44XL.0360mm)
