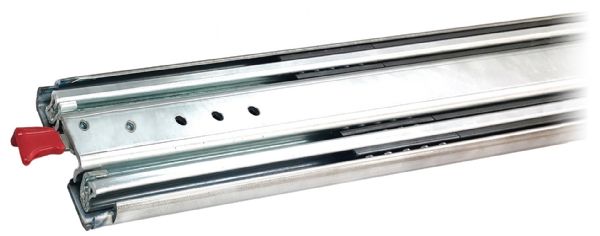

重型冷軋系列 – 250KG滑軌 Container Red (Pair)

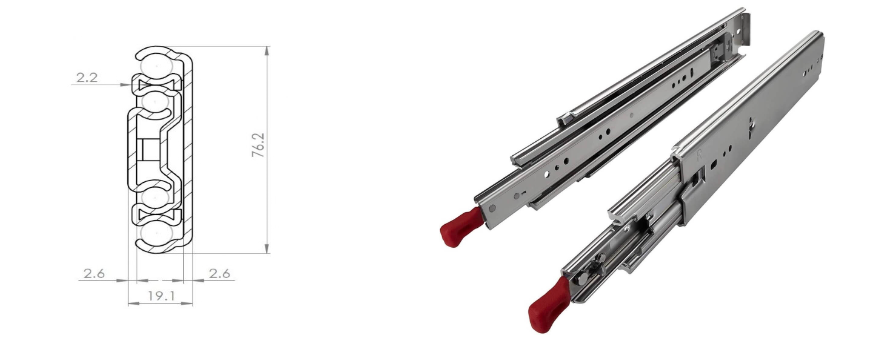

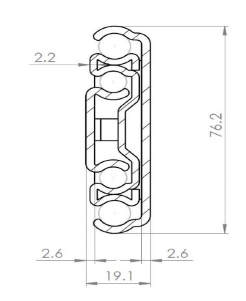

| 安裝間隙: | 19mm |
| 高度: | 76mm |
| 閉合長度: | 356 - 1524mm |
| 延展長度: | 356 - 1524mm |
| 最大載重: | 180-250 kg/pair |
| 滑軌節數: | 3 |
| 延展程度: | Total |
| 材質: | Zinc plated steel |
| 抗震動性: | 5 |

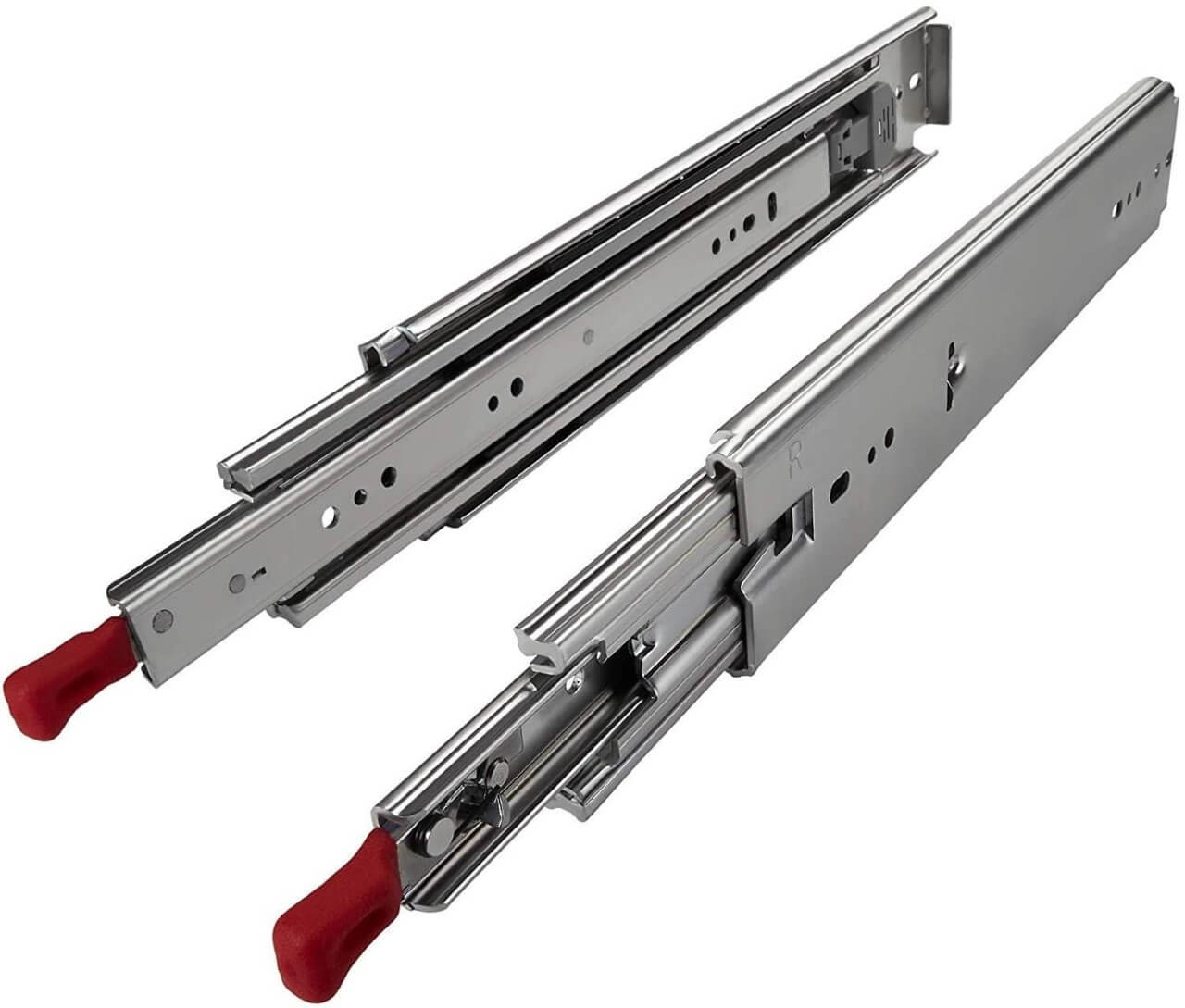

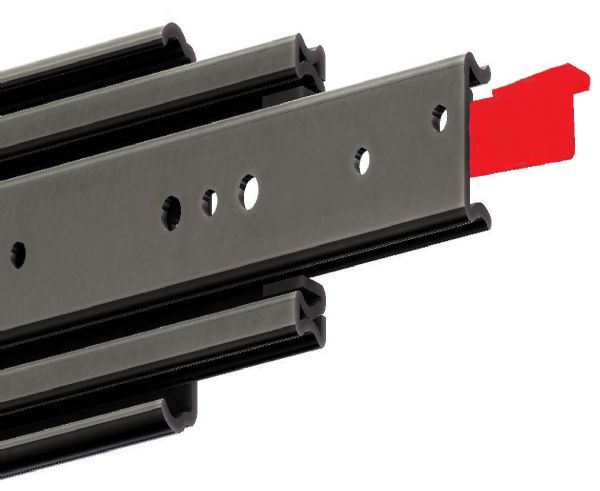

CONRED重型冷軋帶鎖滑軌被研發于運用在救急和商用車輛的標準抽屜配置?；壡邦^配有把手以解鎖閉合及開啟狀態的抽屜。本款滑軌結構為冷軋成型，滑軌內部 多半中空，滑軌本身容易附加鎖件，重量較冷抽鋼輕，全展時最高能承載250KG重量。帶鎖與不帶鎖款式可以互換，滑軌被測試到30,000循環。

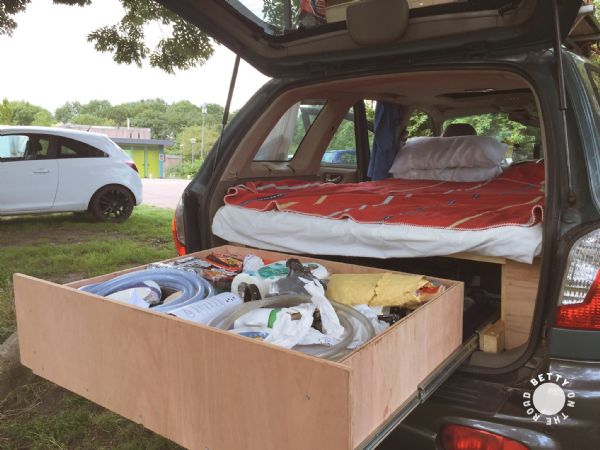

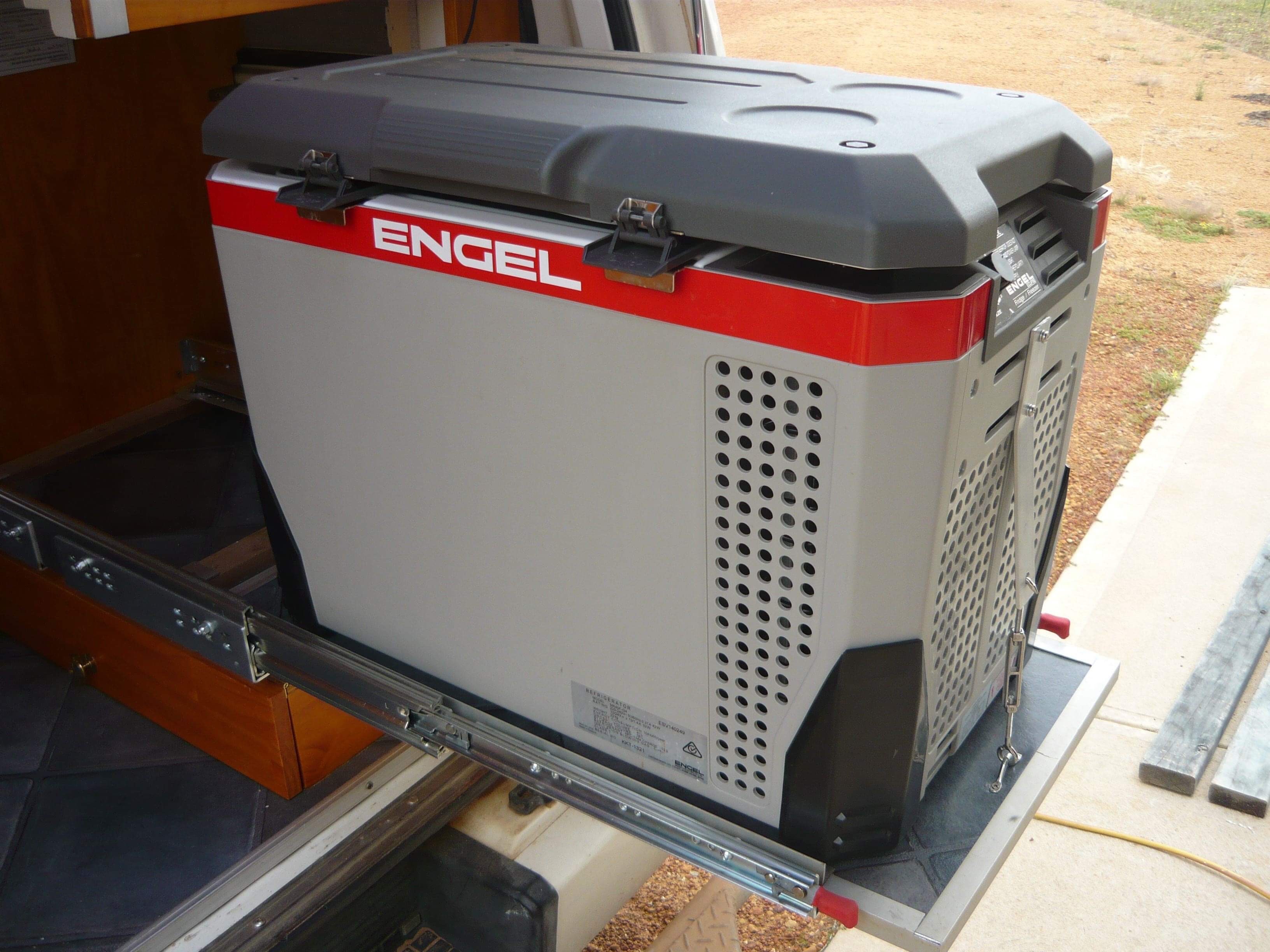

適合套用在重型木柜, 工具柜和車體內的深抽屜…等等, 特別適合應用在需要牢靠鎖的皮卡車及工程維修車。

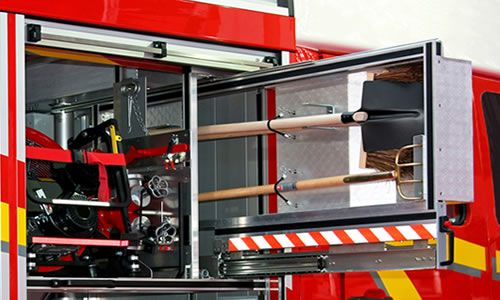

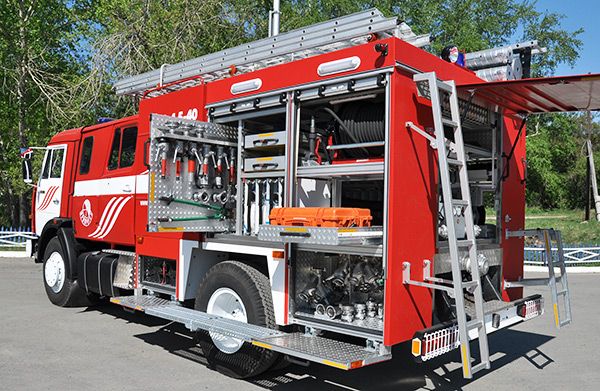

可以被歸類為工業導軌、消防車滑軌、特種車滑軌。
滑軌的安裝孔位, 長度及載重皆標注在型錄中?；壉砻驽冧\, 內部結構建置有緩沖檔塊。鋼珠材質為不銹鋼, 把手材質為鋅合金套上高能見度的紅色尼龍。顯示尺寸皆為滑軌本體, 若需計算包含把手的滑軌總長, 需加上32mm把手長。
載重及價錢皆是成"對"計算。 載重能力為滑軌安裝在受力主軸之下計算(非平躺安裝)。如應用牽涉到震動與沖擊環境, 我們建議采用實心結構的Professional或ULTIO滑軌系列。
CONRED可直接取代Accuride 9308。具備更佳載重能力及價格競爭力。
CONRED各尺寸皆有庫存, 大量采購請洽詢業務。
產品編號 | 閉合長度 (mm) | 延展長度 (mm) | 最大載重 (kg) |
|---|---|---|---|
| 4005.CONRED.014 | 356mm | 356mm | 180kg |
| 4005.CONRED.016 | 406mm | 406mm | 250kg |
| 4005.CONRED.018 | 457mm | 457mm | 250kg |
| 4005.CONRED.020 | 508mm | 508mm | 250kg |
| 4005.CONRED.022 | 559mm | 559mm | 250kg |
| 4005.CONRED.024 | 610mm | 610mm | 250kg |
| 4005.CONRED.026 | 660mm | 660mm | 250kg |
| 4005.CONRED.028 | 711mm | 711mm | 250kg |
| 4005.CONRED.030 | 762mm | 762mm | 230kg |
| 4005.CONRED.032 | 812mm | 812mm | 230kg |
| 4005.CONRED.034 | 864mm | 864mm | 230kg |
| 4005.CONRED.036 | 914mm | 914mm | 230kg |
| 4005.CONRED.038 | 965mm | 965mm | 230kg |
| 4005.CONRED.040 | 1016mm | 1016mm | 230kg |
| 4005.CONRED.042 | 1067mm | 1067mm | 230kg |
| 4005.CONRED.044 | 1117mm | 1117mm | 200kg |
| 4005.CONRED.046 | 1168mm | 1168mm | 200kg |
| 4005.CONRED.048 | 1219mm | 1219mm | 200kg |
| 4005.CONRED.050 | 1270mm | 1270mm | 200kg |
| 4005.CONRED.052 | 1321mm | 1321mm | 200kg |
| 4005.CONRED.054 | 1372mm | 1372mm | 200kg |
| 4005.CONRED.056 | 1422mm | 1422mm | 200kg |
| 4005.CONRED.058 | 1473mm | 1473mm | 200kg |
| 4005.CONRED.060 | 1524mm | 1524mm | 200kg |
4005.CONRED - 356mm - 3D STEP File
4005.CONRED.014
4005.CONRED - 406mm - 3D STEP File
4005.CONRED.016
4005.CONRED - 457mm - 3D STEP File
4005.CONRED.018
4005.CONRED - 508mm - 3D STEP File
4005.CONRED.020
4005.CONRED - 559mm - 3D STEP File
4005.CONRED.024
4005.CONRED - 610mm - 3D STEP File
4005.CONRED.022
4005.CONRED - 660mm - 3D STEP File
4005.CONRED.026
4005.CONRED - 711mm - 3D STEP File
4005.CONRED.028
4005.CONRED - 762mm - 3D STEP File
4005.CONRED.032
4005.CONRED - 812mm - 3D STEP File
4005.CONRED.030
4005.CONRED - 864mm - 3D STEP File
4005.CONRED.034
4005.CONRED - 914mm - 3D STEP File
4005.CONRED.038
4005.CONRED - 965mm - 3D STEP File
4005.CONRED.036
4005.CONRED - 1016mm - 3D STEP File
4005.CONRED.040
4005.CONRED - 1067mm - 3D STEP File
4005.CONRED.042
4005.CONRED - 1117mm - 3D STEP File
4005.CONRED.044
4005.CONRED - 1168mm - 3D STEP File
4005.CONRED.046
4005.CONRED - 1219mm - 3D STEP File
4005.CONRED.052
4005.CONRED - 1270mm - 3D STEP File
4005.CONRED.048
4005.CONRED - 1321mm - 3D STEP File
4005.CONRED.054
4005.CONRED - 1374mm - 3D STEP File
4005.CONRED.050
4005.CONRED - 1422mm - 3D STEP File
4005.CONRED.056
4005.CONRED - 1473mm - 3D STEP File
4005.CONRED.058
4005.CONRED - 1524mm - 3D STEP File
4005.CONRED.060
